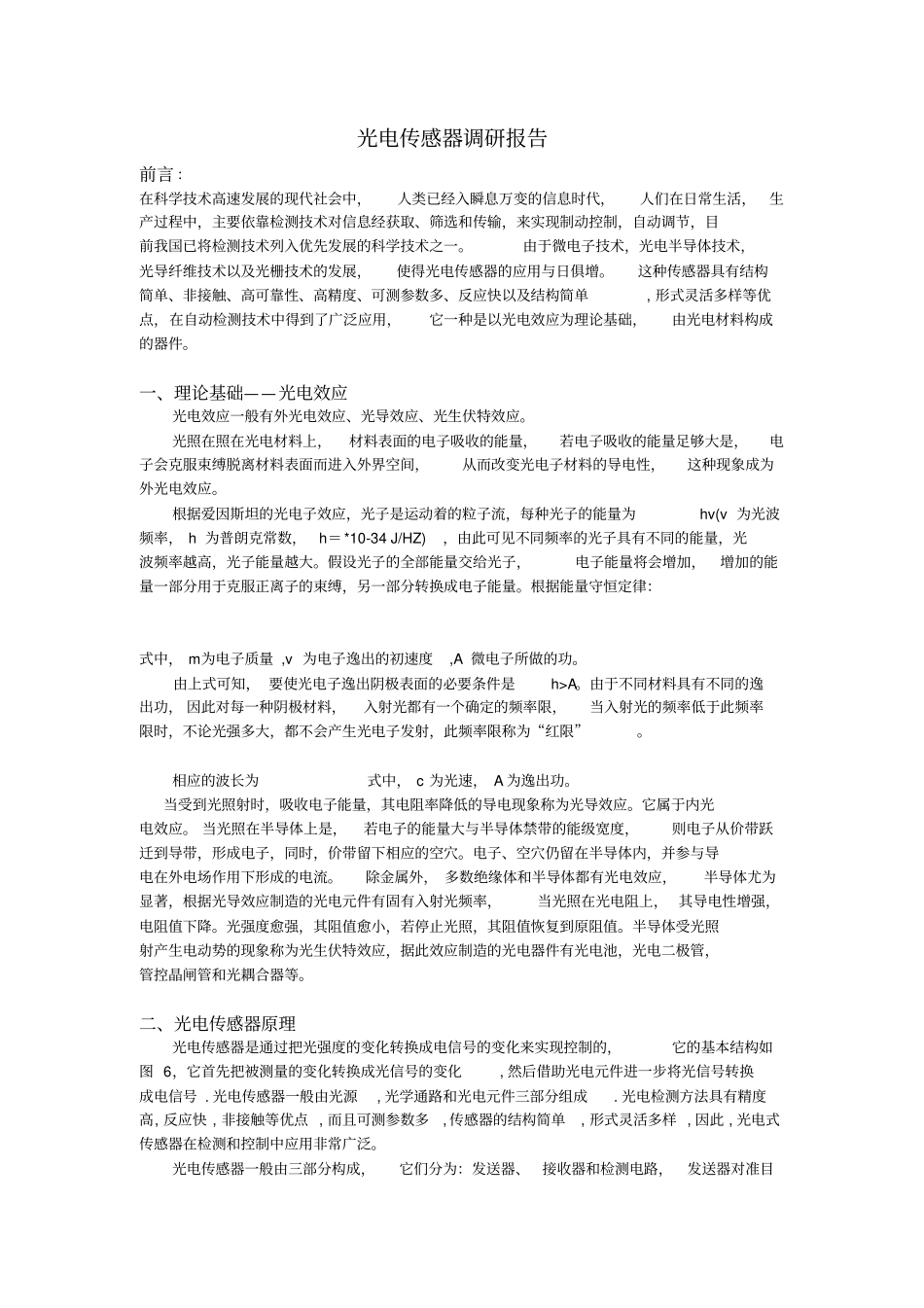

光电传感器调研报告前言：在科学技术高速发展的现代社会中，人类已经入瞬息万变的信息时代，人们在日常生活，生产过程中，主要依靠检测技术对信息经获取、筛选和传输，来实现制动控制，自动调节，目前我国已将检测技术列入优先发展的科学技术之一。由于微电子技术，光电半导体技术，光导纤维技术以及光栅技术的发展，使得光电传感器的应用与日俱增。这种传感器具有结构简单、非接触、高可靠性、高精度、可测参数多、反应快以及结构简单,形式灵活多样等优点，在自动检测技术中得到了广泛应用，它一种是以光电效应为理论基础，由光电材料构成的器件。一、理论基础——光电效应光电效应一般有外光电效应、光导效应、光生伏特效应。光照在照在光电材料上，材料表面的电子吸收的能量，若电子吸收的能量足够大是，电子会克服束缚脱离材料表面而进入外界空间，从而改变光电子材料的导电性，这种现象成为外光电效应。根据爱因斯坦的光电子效应，光子是运动着的粒子流，每种光子的能量为hv(v为光波频率，h为普朗克常数，h＝*10-34J/HZ)，由此可见不同频率的光子具有不同的能量，光波频率越高，光子能量越大。假设光子的全部能量交给光子，电子能量将会增加，增加的能量一部分用于克服正离子的束缚，另一部分转换成电子能量。根据能量守恒定律：式中，m为电子质量,v为电子逸出的初速度,A微电子所做的功。由上式可知，要使光电子逸出阴极表面的必要条件是h>A。由于不同材料具有不同的逸出功，因此对每一种阴极材料，入射光都有一个确定的频率限，当入射光的频率低于此频率限时，不论光强多大，都不会产生光电子发射，此频率限称为“红限”。相应的波长为式中，c为光速，A为逸出功。当受到光照射时，吸收电子能量，其电阻率降低的导电现象称为光导效应。它属于内光电效应。当光照在半导体上是，若电子的能量大与半导体禁带的能级宽度，则电子从价带跃迁到导带，形成电子，同时，价带留下相应的空穴。电子、空穴仍留在半导体内，并参与导电在外电场作用下形成的电流。除金属外，多数绝缘体和半导体都有光电效应，半导体尤为显著，根据光导效应制造的光电元件有固有入射光频率，当光照在光电阻上，其导电性增强，电阻值下降。光强度愈强，其阻值愈小，若停止光照，其阻值恢复到原阻值。半导体受光照射产生电动势的现象称为光生伏特效应，据此效应制造的光电器件有光电池，光电二极管，管控晶闸管和光耦合器等。二、光电传感器原理光电传感器是通过把光强度的变化转换成电信号的变化来实现控制的，它的基本结构如图6，它首先把被测量的变化转换成光信号的变化,然后借助光电元件进一步将光信号转换成电信号.光电传感器一般由光源,光学通路和光电元件三部分组成.光电检测方法具有精度高,反应快,非接触等优点,而且可测参数多,传感器的结构简单,形式灵活多样,因此,光电式传感器在检测和控制中应用非常广泛。光电传感器一般由三部分构成，它们分为：发送器、接收器和检测电路，发送器对准目标发射光束，发射的光束一般来源于半导体光源，发光二极管(LED)、激光二极管及红外发射二极管。光束不间断地发射，或者改变脉冲宽度。接收器有光电二极管、光电三极管、光电池组成。在接收器的前面，装有光学元件如透镜和光圈等。在其后面是检测电路，它能滤出有效信号和应用该信号。此外，光电开关的结构元件中还有发射板和光导纤维，三角反射板是结构牢固的发射装置。它由很小的三角锥体反射材料组成，能够使光束准确地从反射板中返回，具有实用意义。它可以在与光轴0到25的范围改变发射角，使光束几乎是从一根发射线，经过反射后，还是从这根反射线返回。光敏二极管是最常见的光传感器。光敏二极管的外型与一般二极管一样，只是它的管壳上开有一个嵌着玻璃的窗口，以便于光线射入，为增加受光面积，PN结的面积做得较大，光敏二极管工作在反向偏置的工作状态下，并与负载电阻相串联，当无光照时，它与普通二极管一样，反向电流很小（＜μA），称为光敏二极管的暗电流；当有光照时，载流子被激发，产生电子-空穴，称为光电载流子。在外电场的作用下，光电载流子参于导电，形成比暗电流大得多的反向电流，该反向电...
