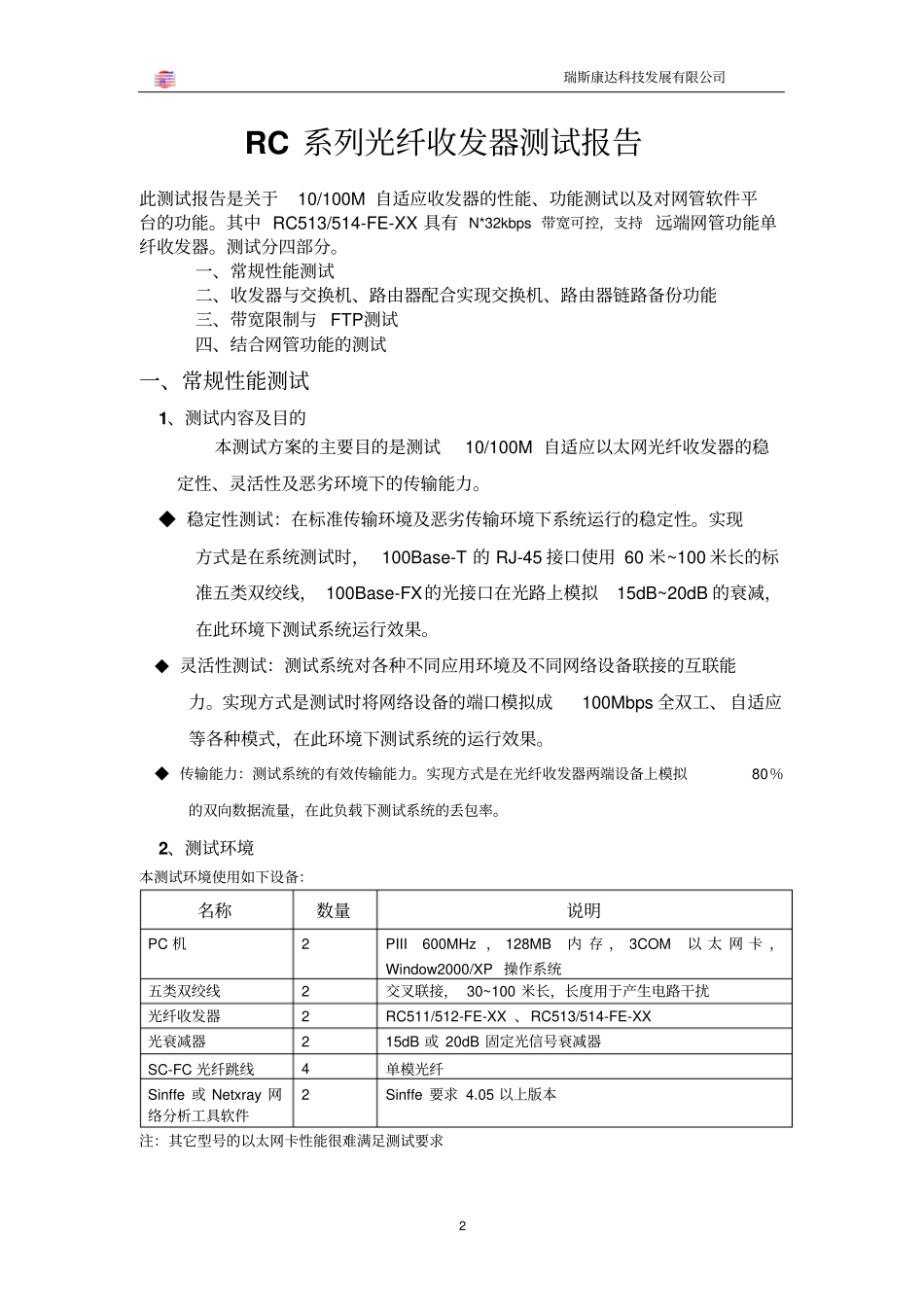

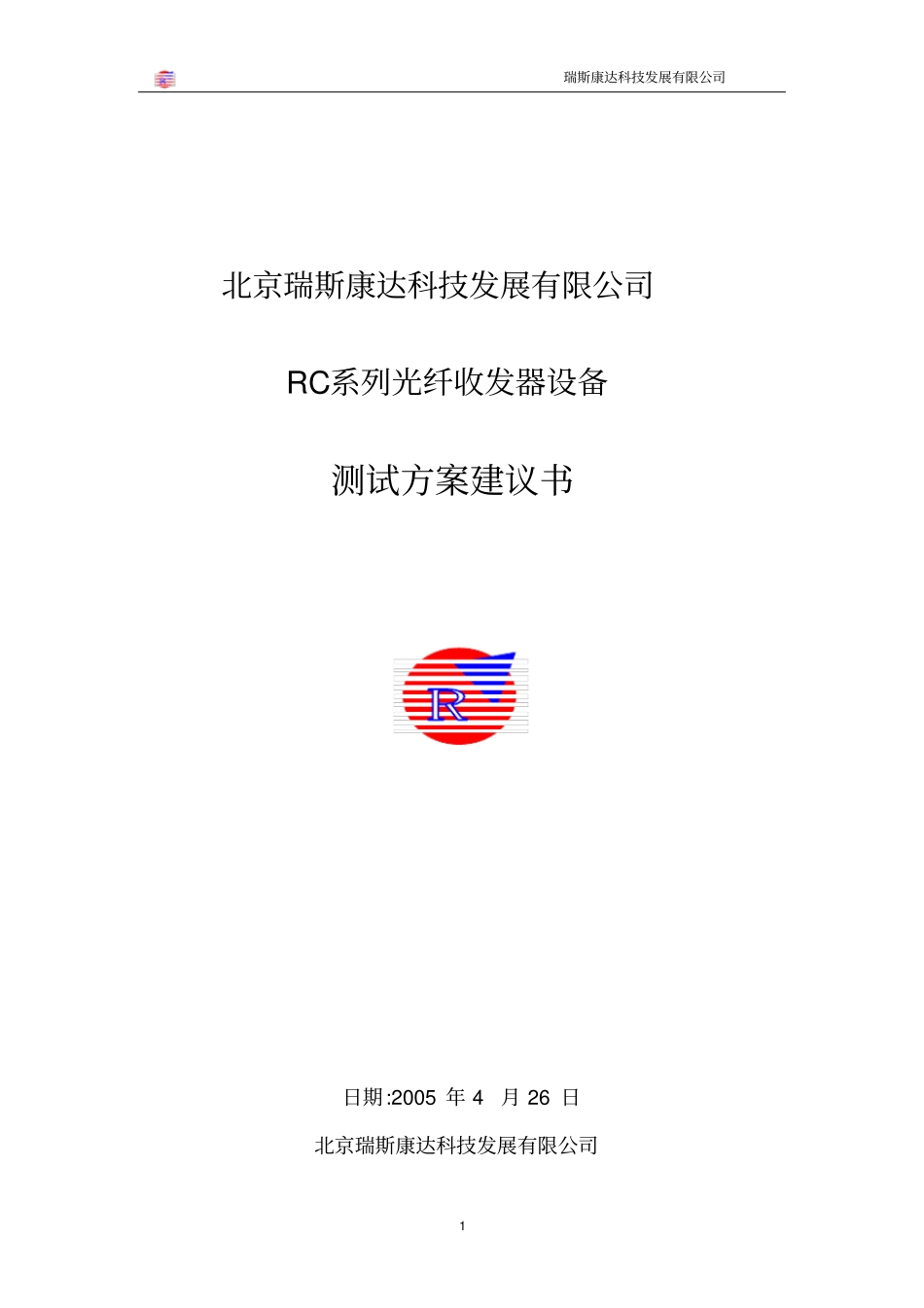

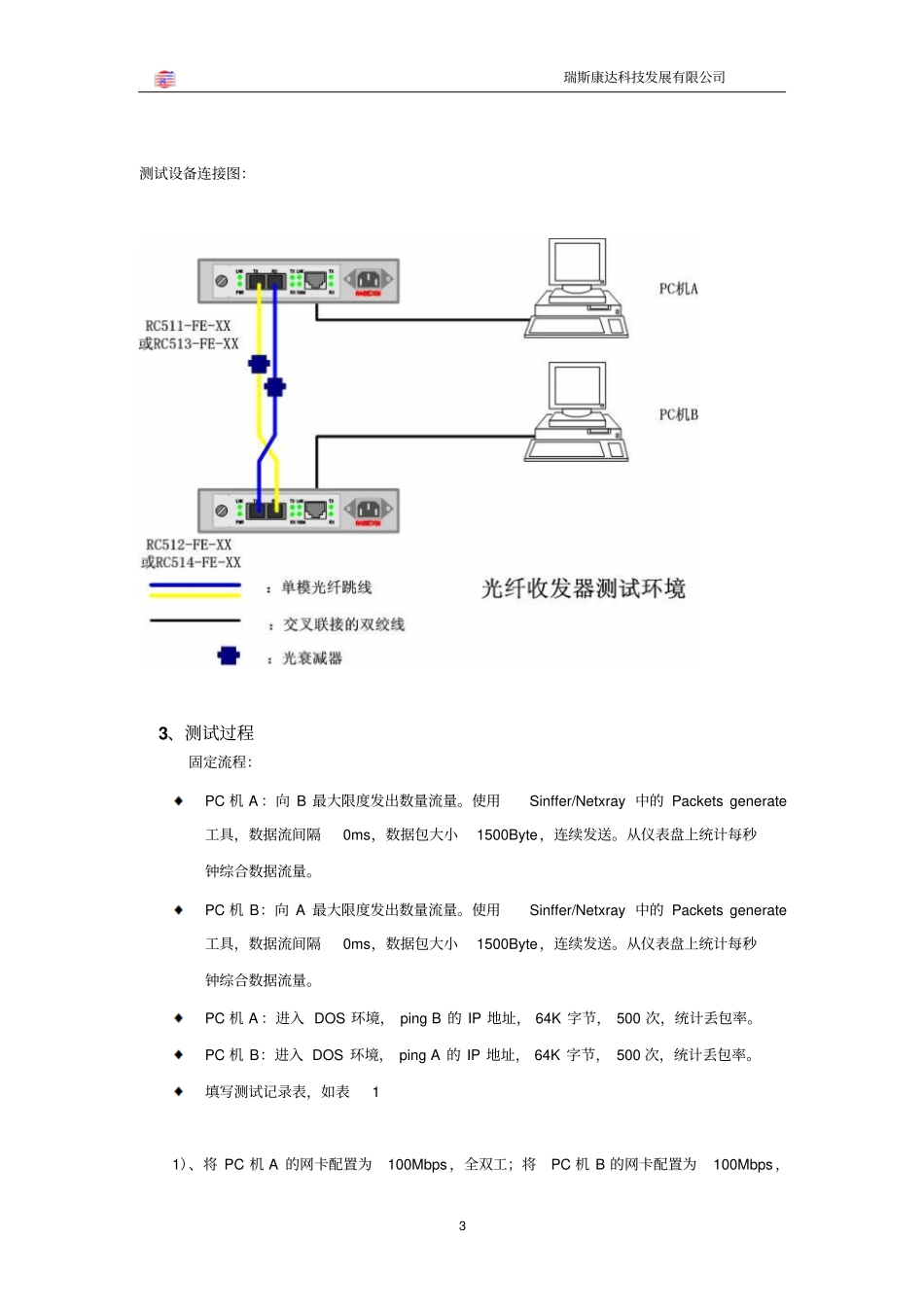

瑞斯康达科技发展有限公司1北京瑞斯康达科技发展有限公司RC系列光纤收发器设备测试方案建议书日期:2005年4月26日北京瑞斯康达科技发展有限公司瑞斯康达科技发展有限公司2RC系列光纤收发器测试报告此测试报告是关于10/100M自适应收发器的性能、功能测试以及对网管软件平台的功能。其中RC513/514-FE-XX具有N*32kbps带宽可控，支持远端网管功能单纤收发器。测试分四部分。一、常规性能测试二、收发器与交换机、路由器配合实现交换机、路由器链路备份功能三、带宽限制与FTP测试四、结合网管功能的测试一、常规性能测试1、测试内容及目的本测试方案的主要目的是测试10/100M自适应以太网光纤收发器的稳定性、灵活性及恶劣环境下的传输能力。◆稳定性测试：在标准传输环境及恶劣传输环境下系统运行的稳定性。实现方式是在系统测试时，100Base-T的RJ-45接口使用60米~100米长的标准五类双绞线，100Base-FX的光接口在光路上模拟15dB~20dB的衰减，在此环境下测试系统运行效果。◆灵活性测试：测试系统对各种不同应用环境及不同网络设备联接的互联能力。实现方式是测试时将网络设备的端口模拟成100Mbps全双工、自适应等各种模式，在此环境下测试系统的运行效果。◆传输能力：测试系统的有效传输能力。实现方式是在光纤收发器两端设备上模拟80％的双向数据流量，在此负载下测试系统的丢包率。2、测试环境本测试环境使用如下设备：名称数量说明PC机2PIII600MHz，128MB内存，3COM以太网卡，Window2000/XP操作系统五类双绞线2交叉联接，30~100米长，长度用于产生电路干扰光纤收发器2RC511/512-FE-XX、RC513/514-FE-XX光衰减器215dB或20dB固定光信号衰减器SC-FC光纤跳线4单模光纤Sinffe或Netxray网络分析工具软件2Sinffe要求4.05以上版本注：其它型号的以太网卡性能很难满足测试要求瑞斯康达科技发展有限公司3测试设备连接图：3、测试过程固定流程：PC机A：向B最大限度发出数量流量。使用Sinffer/Netxray中的Packetsgenerate工具，数据流间隔0ms，数据包大小1500Byte，连续发送。从仪表盘上统计每秒钟综合数据流量。PC机B：向A最大限度发出数量流量。使用Sinffer/Netxray中的Packetsgenerate工具，数据流间隔0ms，数据包大小1500Byte，连续发送。从仪表盘上统计每秒钟综合数据流量。PC机A：进入DOS环境，pingB的IP地址，64K字节，500次，统计丢包率。PC机B：进入DOS环境，pingA的IP地址，64K字节，500次，统计丢包率。填写测试记录表，如表11）、将PC机A的网卡配置为100Mbps，全双工；将PC机B的网卡配置为100Mbps，瑞斯康达科技发展有限公司4全双工；执行固定流程。2）、将PC机A的网卡配置为自适应；将PC机B的网卡配置为100Mbps，全双工；执行固定流程。3）、将PC机A的网卡配置为自适应；将PC机B的网卡配置自适应；执行固定流程。表1光纤收发器性能测试表厂家及设备型号网络接口配置类型PC机APC机B综合数据流量64KBping丢包率综合数据流量64KBping丢包率PC机A：100M全双工PC机B：100M全双工90%090%0PC机A：自适应PC机B：100M全双工90%090%0PC机A：自适应PC机B：自适应90%090%0注：每一设备型号产生三行测试数据，由于收发器出厂默认的配置是自适应，当对PC机的网卡的工作模式进行强制100M全双工时，相应收发器的电口的工作模式也修改为100M全双工。二、收发器与交换机、路由器配合实现交换机、路由器链路备份功能1.测试内容及目的本测试方案的主要目的是要测试RC511/512-FE-XX或RC513/514-FE-XX10/100Mbps自适应以太网光纤收发器与交换机、路由器配合实现链路的传输备份功能的测试2.测试环境：本测试环境使用如下设备：名称数量说明PC机2PIII600MHz，128MB内存，3COM以太网卡，Window2000操作系统五类双绞线4交叉联接，30~100米长，长度用于产生电路干扰光纤收发器2RC511/512-FE-XX或RC513/514-FE-XX两台SC-FC光纤跳线4单模尾纤交换机2CISCO2950交换机注：其它型号的以太网卡性能很难满足测试要求测试连接图：瑞斯康达科技发展有限公司53、测试过程a）将两端收发器的Fault-Pass(故障转移)功能打开，此功能是当光纤链路出现故障时强制两端收发器的电口down掉，将光纤链路的故障告警通过电口上报给交换...
