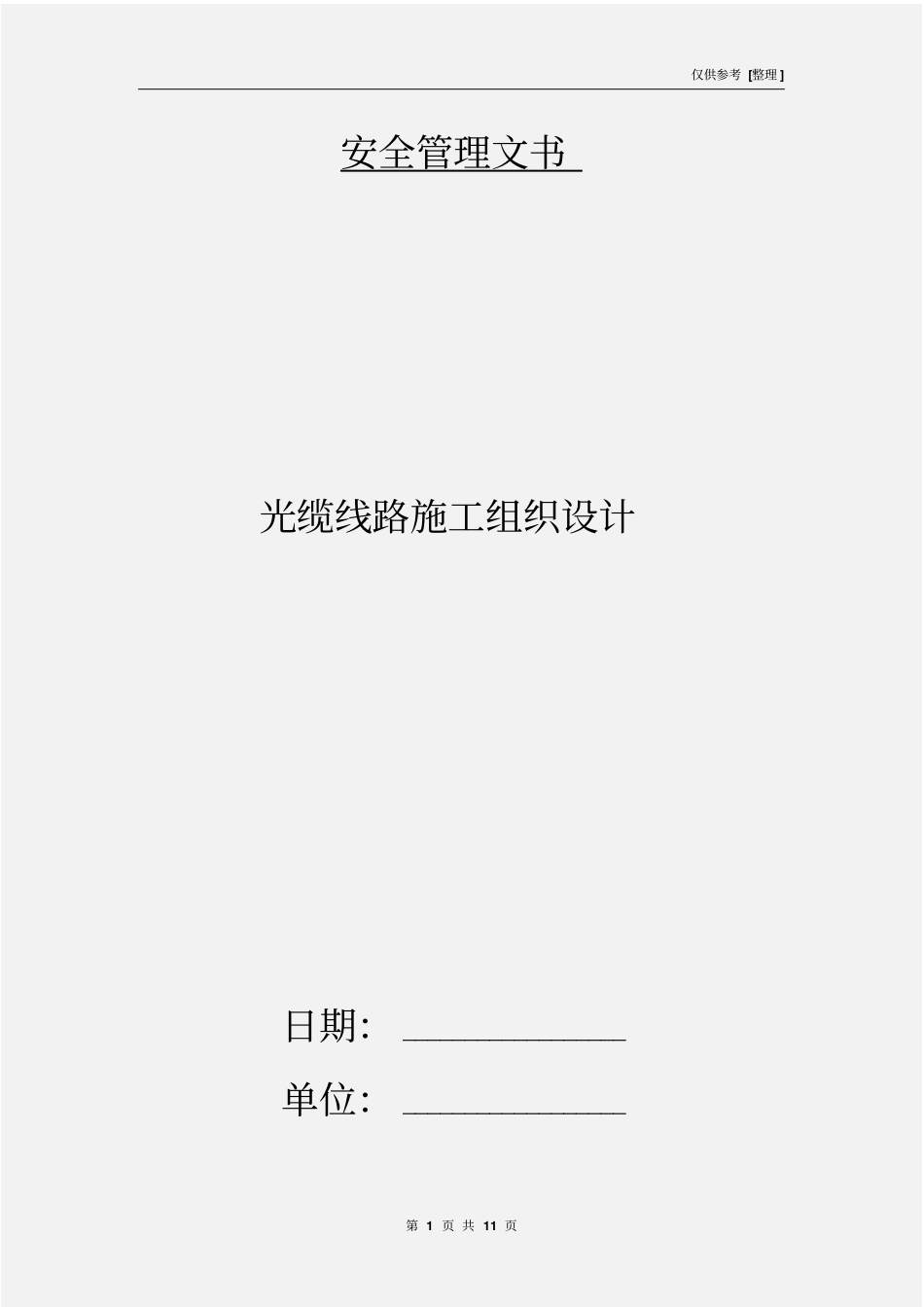

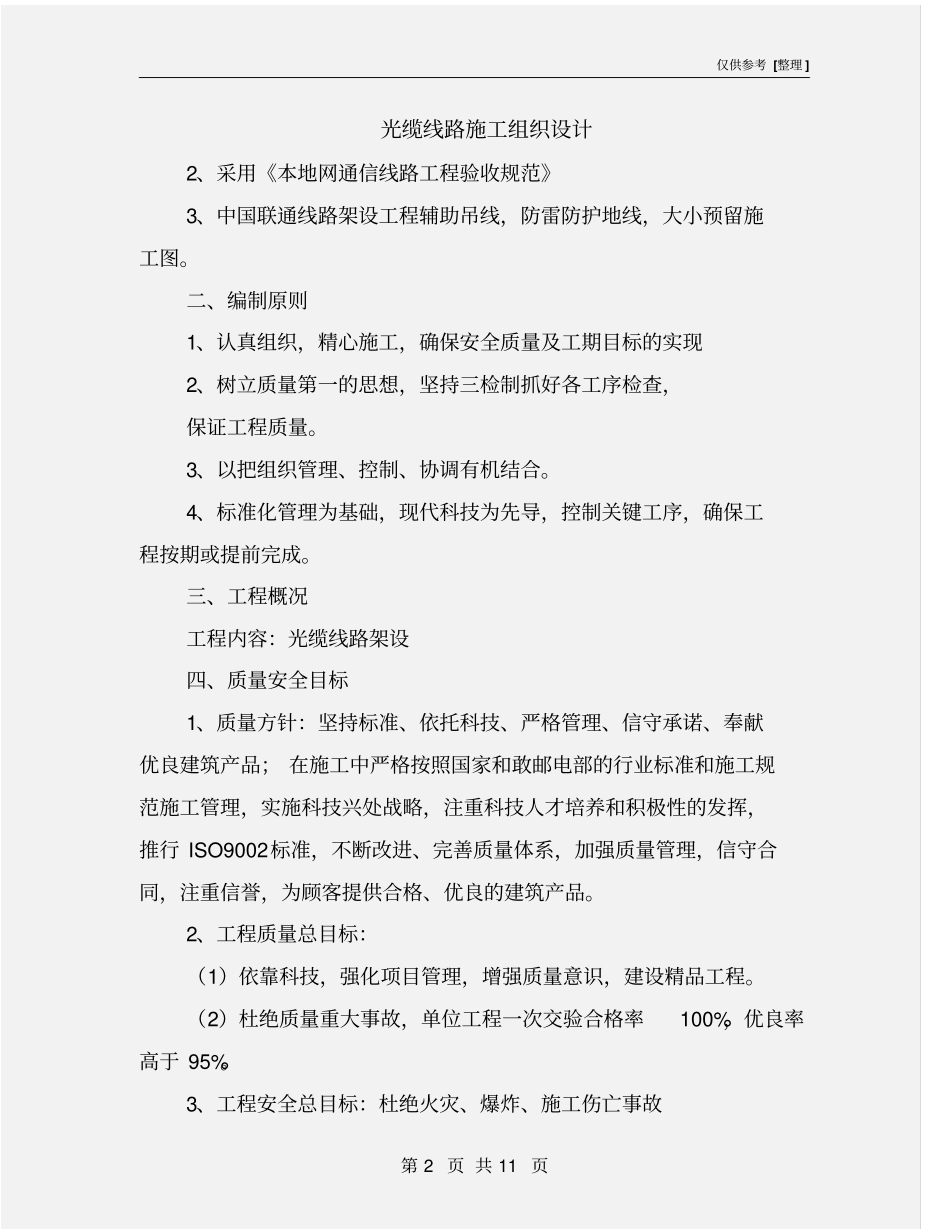

仅供参考[整理]第1页共11页安全管理文书光缆线路施工组织设计日期：__________________单位：__________________仅供参考[整理]第2页共11页光缆线路施工组织设计2、采用《本地网通信线路工程验收规范》3、中国联通线路架设工程辅助吊线，防雷防护地线，大小预留施工图。二、编制原则1、认真组织，精心施工，确保安全质量及工期目标的实现2、树立质量第一的思想，坚持三检制抓好各工序检查，保证工程质量。3、以把组织管理、控制、协调有机结合。4、标准化管理为基础，现代科技为先导，控制关键工序，确保工程按期或提前完成。三、工程概况工程内容：光缆线路架设四、质量安全目标1、质量方针：坚持标准、依托科技、严格管理、信守承诺、奉献优良建筑产品；在施工中严格按照国家和敢邮电部的行业标准和施工规范施工管理，实施科技兴处战略，注重科技人才培养和积极性的发挥，推行ISO9002标准，不断改进、完善质量体系，加强质量管理，信守合同，注重信誉，为顾客提供合格、优良的建筑产品。2、工程质量总目标：（1）依靠科技，强化项目管理，增强质量意识，建设精品工程。（2）杜绝质量重大事故，单位工程一次交验合格率100%，优良率高于95%。3、工程安全总目标：杜绝火灾、爆炸、施工伤亡事故仅供参考[整理]第3页共11页五、施工部署针对该段工程特点，本着有利于管理，责任明确，统一组织，协调的配合的原则，我公司拟实行项目法施工管理，组建项目部，在公司指导下由项目部全面负责工程施工。1、物力资源项目部依据工程进度选择住地，要经常搬迁，以方便施工和节约成本为原则。六、主要施工程序及工程技术要求1、施工准备（1）若接到通知或施工技术文件，我公司将组织有关人员进一步深入现场调查，做到心中有数，措施有力。（2）施工技术文件的审核：由项目经理部技术主管负责，及时发现问题与建设单位、设计单位联系解决。审核项目：技术文件的完整性；组成的内容是否符合规定；设计图是否与合同规定相符、与施工现场是否一致（3）有针对性进行技术文件学习、交底、培训、以及安全教育。（4）联系落实施工驻地，解决施工用水、用电、通信联络等。（5）提报料具、物资、人员。（6）当地（县、村）签订青苗、树木等赔偿协议，以及办理跨越公路桥梁等手续。（7）一切准备工作完毕后，向建设单位提交开工报告。2、施工要求（1）核实安装施工材料表，对材料进行清点、分类。（2）检查各种材料的规格、型号、数量是否符合设计要求。仅供参考[整理]第4页共11页（3）检查产品的外观有无变形、破损及不合格现象。七、光缆线路施工技术要求1、吊线程式：（1）架空光缆吊线采用7/2.2镀锌钢绞线，凡杆距超过100米的跨越档，必须做辅助吊线，辅助吊线采用7/2.6镀锌钢铰线，主、辅吊线间连结用单槽夹板和扁钢连结紧固。（2）吊线的安装位置：凡杆路上方有其它线路的，吊线安在一二层担之间，保持一定的安全距离。（3）吊线的安装方法：根据电杆梢径和光缆吊线架设位置选取吊线抱箍D144、D164、D184、D204。吊线接续、终接采用夹板法。（4）、吊线加固：1、终接、终端杆、大角杆拐弯杆作终结，双吊线采用合手终端，吊线终接按三眼双槽夹板安装。2、泄力装置：杆路直线杆超过渡时期20时或市话杆路边30时，做泄力装置。3、外角装置：外角杆《电杆位于吊线合力方向时外侧》，角深超过7米者，采用辅助吊线加固，作外角装置。4、吊线安装技术要求：吊线垂度、安装方法应符合《长途线路施工及验收规范》的规定。2、光缆预留：光缆接头处每侧预留8米~10米；架空光缆每500米预留5米；架空光缆每200米预留0.2米；每进、出局各预留15米。光缆预留5米以上者，应作预留圈。仅供参考[整理]第5页共11页3、光缆配盘：（1）、光缆的端别：根据实际情况决定A端、B端。（2）、配备盘时、应考虑光缆接头位置的各种预留长度，重叠长度，以及架空、直埋、管道光缆的自然弯曲增长的损耗。（3）、配盘时，架空光缆接头位置的安排，应避开飞线跨越度大档，道路、房屋、河流等施工维护不便之处；光缆接头的安装方法参考《长途干线光纤施工及验收规范》（4）、应根据到货光缆的实际长度，单盘光缆的光纤损耗特性，线路复测...
