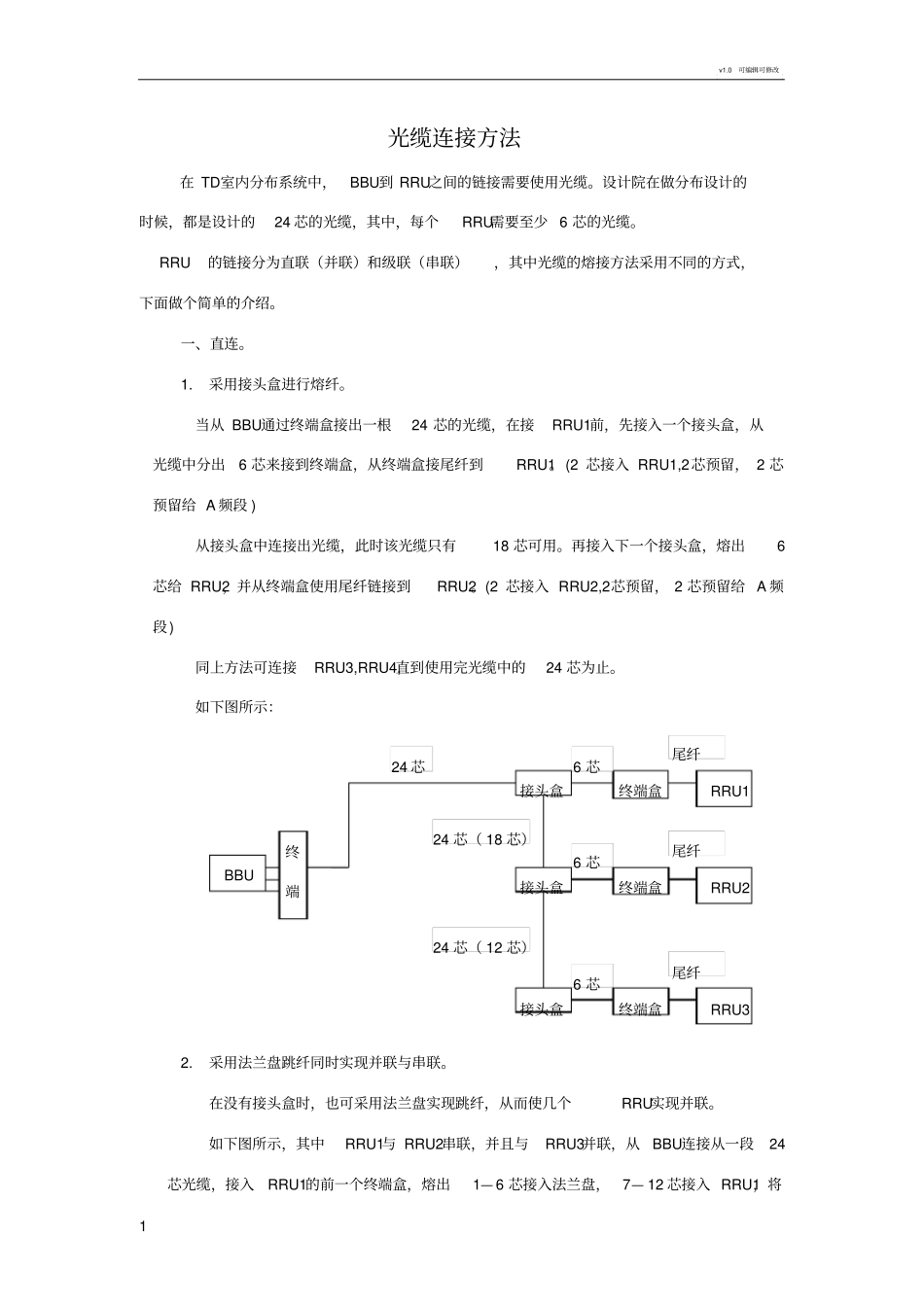

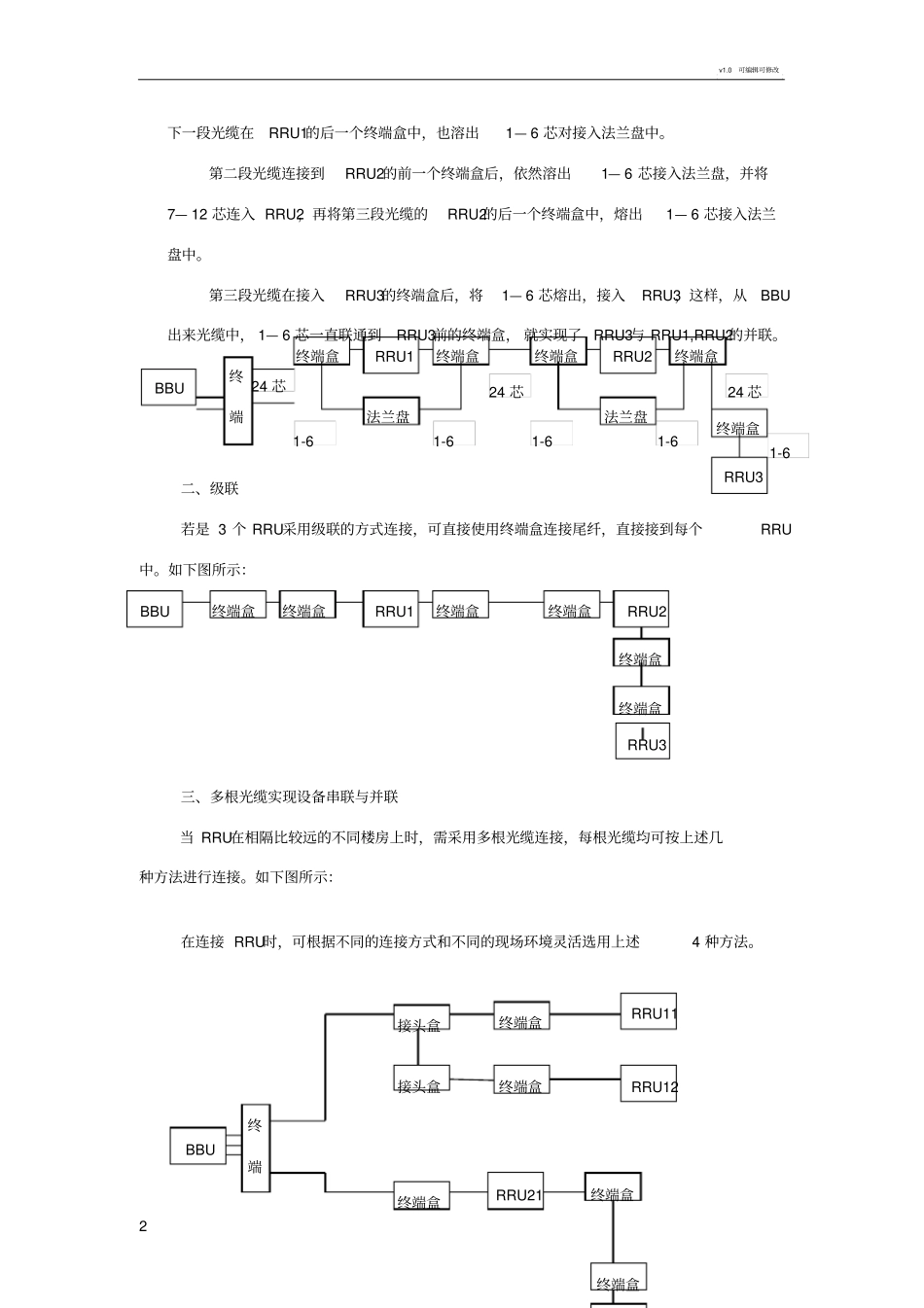

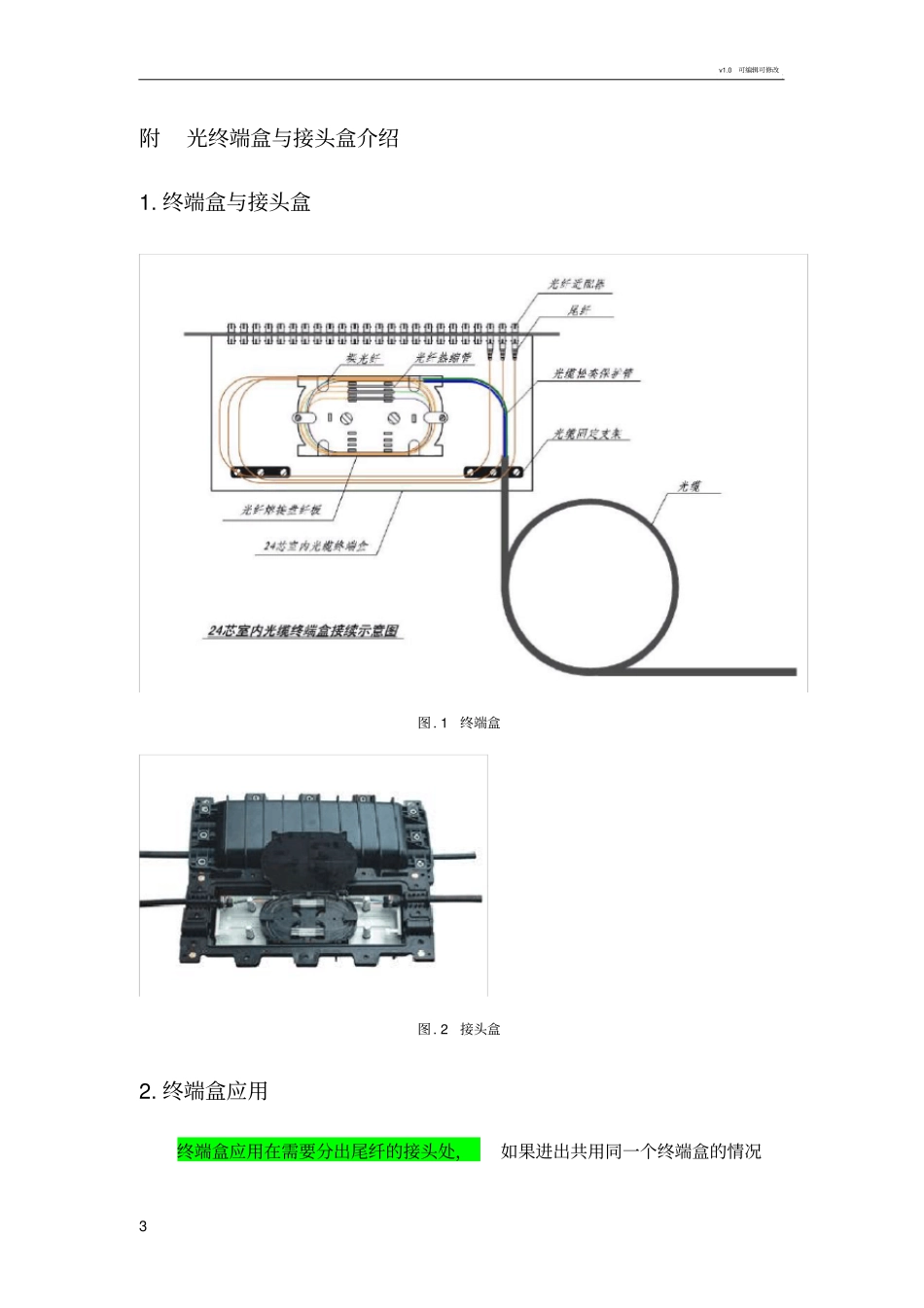

v1.0可编辑可修改1光缆连接方法在TD室内分布系统中，BBU到RRU之间的链接需要使用光缆。设计院在做分布设计的时候，都是设计的24芯的光缆，其中，每个RRU需要至少6芯的光缆。RRU的链接分为直联（并联）和级联（串联），其中光缆的熔接方法采用不同的方式，下面做个简单的介绍。一、直连。1.采用接头盒进行熔纤。当从BBU通过终端盒接出一根24芯的光缆，在接RRU1前，先接入一个接头盒，从光缆中分出6芯来接到终端盒，从终端盒接尾纤到RRU1。(2芯接入RRU1,2芯预留，2芯预留给A频段)从接头盒中连接出光缆，此时该光缆只有18芯可用。再接入下一个接头盒，熔出6芯给RRU2，并从终端盒使用尾纤链接到RRU2。(2芯接入RRU2,2芯预留，2芯预留给A频段)同上方法可连接RRU3,RRU4,直到使用完光缆中的24芯为止。如下图所示：2.采用法兰盘跳纤同时实现并联与串联。在没有接头盒时，也可采用法兰盘实现跳纤，从而使几个RRU实现并联。如下图所示，其中RRU1与RRU2串联，并且与RRU3并联，从BBU连接从一段24芯光缆，接入RRU1的前一个终端盒，熔出1—6芯接入法兰盘，7—12芯接入RRU1，将BBURRU3RRU2RRU1终端盒接头盒终端盒接头盒接头盒终端盒24芯24芯（18芯）24芯（12芯）6芯6芯6芯尾纤尾纤尾纤终端v1.0可编辑可修改2下一段光缆在RRU1的后一个终端盒中，也溶出1—6芯对接入法兰盘中。第二段光缆连接到RRU2的前一个终端盒后，依然溶出1—6芯接入法兰盘，并将7—12芯连入RRU2，再将第三段光缆的RRU2的后一个终端盒中，熔出1—6芯接入法兰盘中。第三段光缆在接入RRU3的终端盒后，将1—6芯熔出，接入RRU3，这样，从BBU出来光缆中，1—6芯一直联通到RRU3前的终端盒，就实现了RRU3与RRU1,RRU2的并联。二、级联若是3个RRU采用级联的方式连接，可直接使用终端盒连接尾纤，直接接到每个RRU中。如下图所示：三、多根光缆实现设备串联与并联当RRU在相隔比较远的不同楼房上时，需采用多根光缆连接，每根光缆均可按上述几种方法进行连接。如下图所示：在连接RRU时，可根据不同的连接方式和不同的现场环境灵活选用上述4种方法。BBURRU1RRU2RRU3终端盒终端盒终端盒终端盒终端盒法兰盘法兰盘24芯24芯24芯1-61-61-61-61-6BBURRU1RRU2RRU3终端盒终端盒终端盒终端盒终端盒终端终端盒BBU终端接头盒终端盒RRU11接头盒终端盒RRU12终端盒RRU21终端盒终端盒v1.0可编辑可修改3附光终端盒与接头盒介绍1.终端盒与接头盒图.1终端盒图.2接头盒2.终端盒应用终端盒应用在需要分出尾纤的接头处，如果进出共用同一个终端盒的情况v1.0可编辑可修改4下，终端盒的芯数等于进出光缆总芯数。熔纤数量等于进出光缆总芯数（全熔），不建议采用抽芯的方式。12芯光缆(100米)5米光纤(1芯)24芯接头盒(熔接24芯)5米光纤(1芯)光纤数字远端GSM900(20W)35dBm1-B1F12芯光缆(100米)图.3终端盒应用示例一（分芯）12芯光缆(100米)12芯终端盒(熔接12芯)光纤数字远端GSM900(20W)35dBm1-B1F5米光纤(1芯)图.4终端盒应用示例一（末端）3.接头盒应用（1）接头盒盒应用在光缆接续处，一般光缆长度为2公里，超过两公里需要使用接头盒进行接续。12芯光缆(2000米)24芯接头盒(熔接24芯)12芯光缆(2000米)图.5接头盒应用示例一（接续）v1.0可编辑可修改5（2）接头盒使用在需要分出光缆的接头处。12芯光缆(2000米)24芯接头盒(熔接24芯)12芯光缆(2000米)12芯光缆(100米)12芯终端盒(熔接12芯)5米光纤(1芯)光纤数字远端GSM900(20W)35dBm1-B1F图.6接头盒应用示例一（分缆）4.小区光缆路由示例以3个数字远端串联为例-1F10F光纤数字远端GSM900(20W)35dBm1-B1F光纤数字远端GSM900(20W)35dBm1-10F光纤数字远端GSM900(20W)35dBm1-10F24芯终端盒(熔接24芯)24芯接头盒(熔接24芯)12芯终端盒(熔接12芯)传输光缆(0米)12芯光缆(100米)12芯终端盒(熔接12芯)5米光纤(1芯)5米光纤(1芯)12芯光缆(50米)12芯光缆(500米)5米光纤(1芯)-1.1dB/15m0133.9dBm-1.1dB/15m0233.9dBm0333.9dBm-1.1dB/15m5米光缆(1米)5米光纤(1芯)大楼一大楼二大楼三图.7小区光缆路由示例
