光谷热力跨路管桁架制作吊装施工组织设计概述VIP专享VIP免费

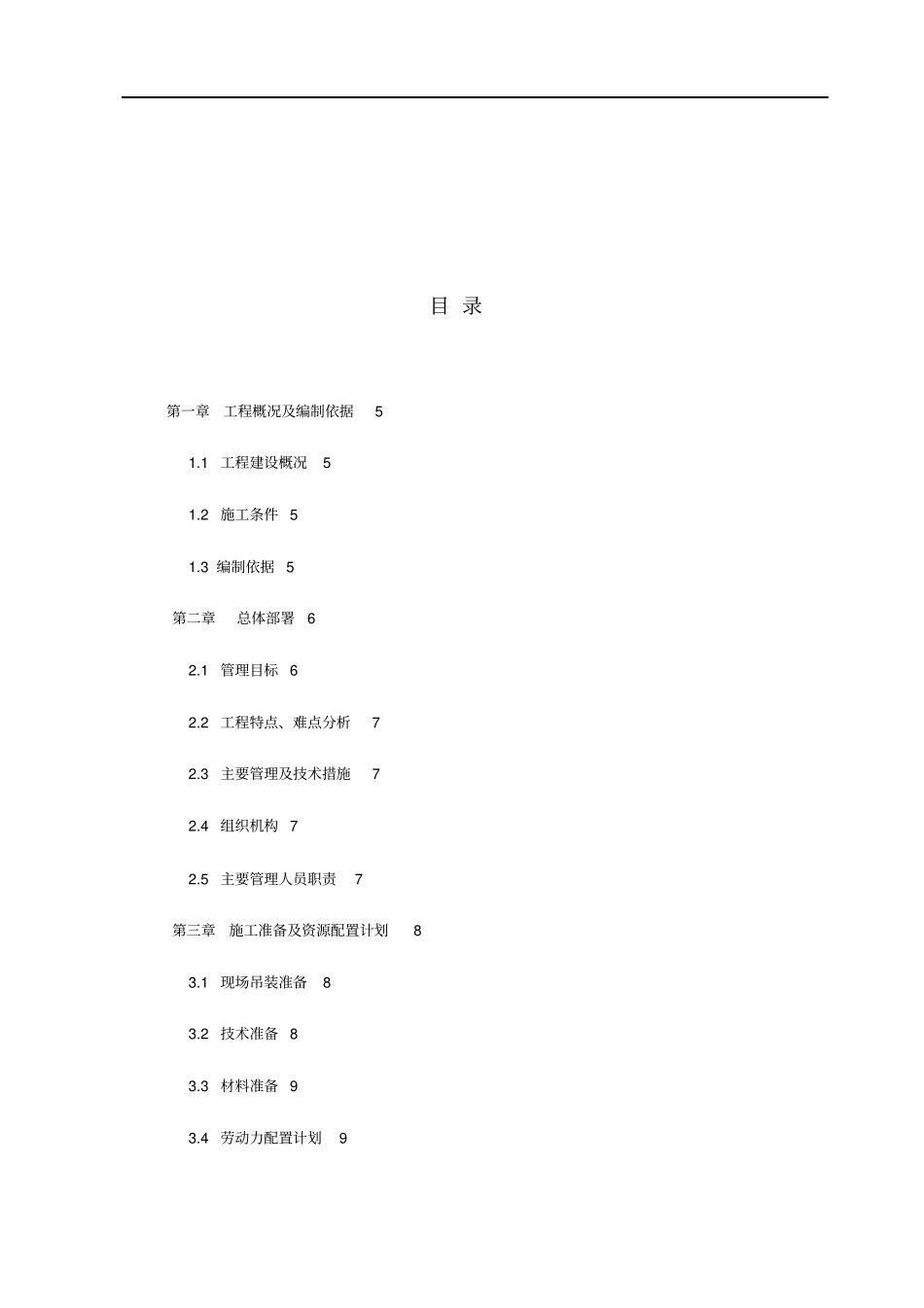

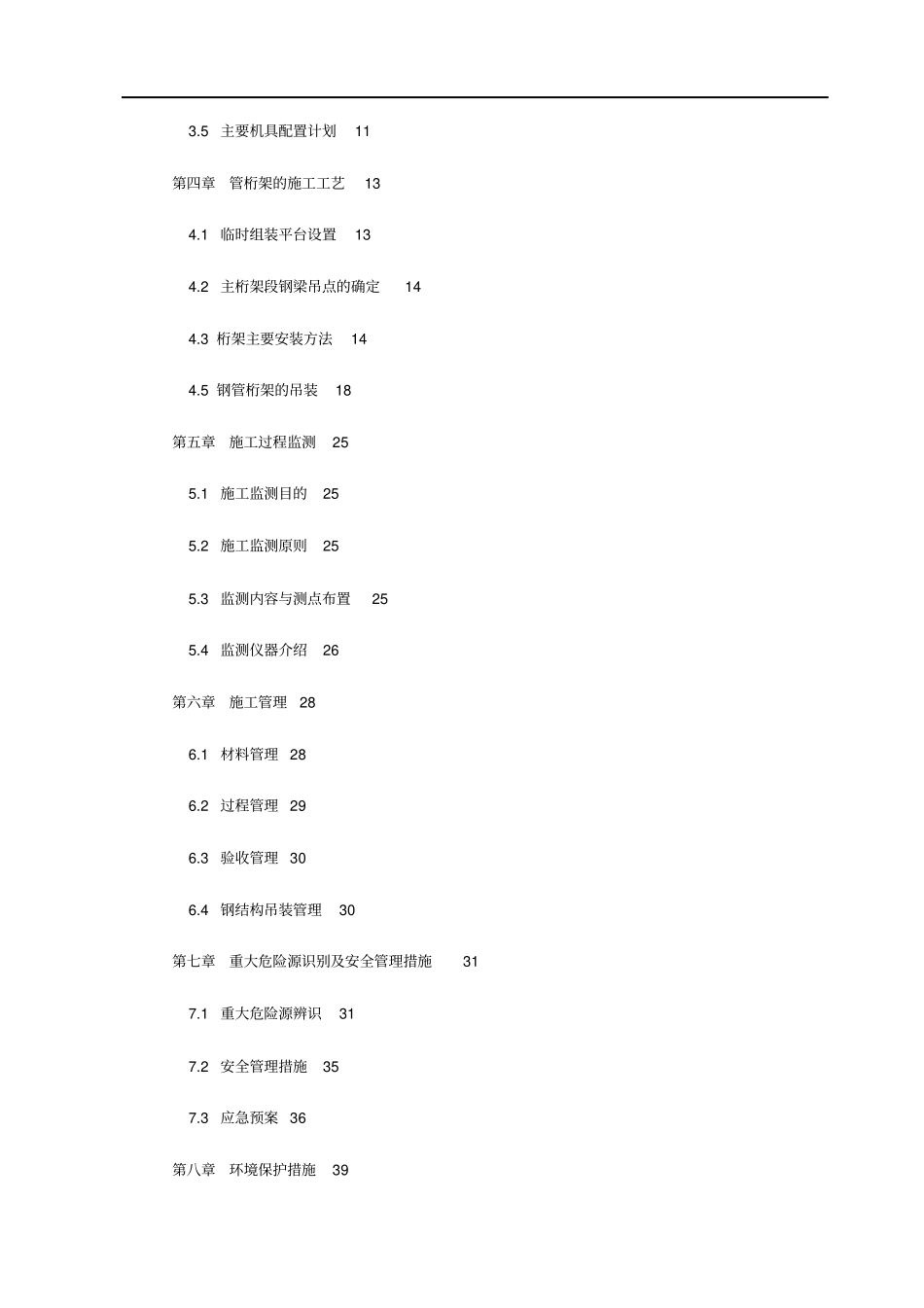

左岭大道热力管网改造项目管桁架制作吊装施工组织设计编制单位：日期：目录第一章工程概况及编制依据51.1工程建设概况51.2施工条件51.3编制依据5第二章总体部署62.1管理目标62.2工程特点、难点分析72.3主要管理及技术措施72.4组织机构72.5主要管理人员职责7第三章施工准备及资源配置计划83.1现场吊装准备83.2技术准备83.3材料准备93.4劳动力配置计划93.5主要机具配置计划11第四章管桁架的施工工艺134.1临时组装平台设置134.2主桁架段钢梁吊点的确定144.3桁架主要安装方法144.5钢管桁架的吊装18第五章施工过程监测255.1施工监测目的255.2施工监测原则255.3监测内容与测点布置255.4监测仪器介绍26第六章施工管理286.1材料管理286.2过程管理296.3验收管理306.4钢结构吊装管理30第七章重大危险源识别及安全管理措施317.1重大危险源辨识317.2安全管理措施357.3应急预案36第八章环境保护措施398.1安全警示标志牌398.2现场围挡408.3场容场貌408.4材料堆放408.5环保措施40第九章吊机选用计算4111.1吊机的选用(请专业人员计算），按下列模式计算4111.2吊机性能参数4111.3吊绳计算书44第一章工程概况及编制依据1.1工程建设概况本工程为光谷热力管网改造项目，跨左岭大道管桁架结构的制作、运输、拼装、吊装等工作内容。桁架高度*宽度为4.5m*3.6m,主桁架为φ377*18无缝钢管，Φ203×12mm的主弦杆，与规格Φ152×8mm的腹杆组成空间桁架体系。桁架总长80m,总重约100吨，桁架上平面安装高度距地面16m。分两层铺设管道。1.2施工条件本工程地处左岭大道，交通繁忙，工程施工所用成品半成品进场较为困难。工程所使用的构件均在工厂制作，现场拼装，整体吊装。1.3编制依据1、施工图纸。2、国家及行业的有关技术、验收的标准、规范序号规范、标准名称编号或文号1《钢结构设计规范》GB50017-20032《建筑结构荷载规范》GB50009-20123《建筑抗震设计规范》GB50011-20104《钢结构焊接规范》GB50661-20115《钢结构工程施工质量验收规范》GB50205-20016《冷弯薄壁型钢结构技术规程》GB50018-20027《优质碳素结构钢》GB/T699-1999序号规范、标准名称编号或文号8《碳素结构钢》GB/T700-20069《低合金高强度结构钢》GB/T1591-200810《空间网格结构技术规范》JGJ7-201013《建筑工程施工质量验收统一标准》GB50300-201314《施工现场临时用电安全技术规范》JGJ46-201215《建筑施工高处作业安全技术规范》JG80—91(2007年版)16《建筑机械使用安全技术规程》JGJ33-201217《建筑施工安全检查标准》JGJ59-201118《钢结构超声波探伤及质量分级法》JG/T203-200719《钢结构高强度螺栓连接技术规程》JGJ82-201120《建筑设计防火规范》GB50016-200621《碳素结构钢》GB/T700-200622《低合金高强度结构钢》GB/T1591-200823《合金结构钢》GB/T3077-1999第二章总体部署2.1管理目标质量目标：合格安全目标：杜绝因工死亡和重伤事故，轻伤事故频率控制在0.75‰以下;杜绝重大机械设备、交通和火灾事故；无重大责任事故发生，全员安全生产教育率100%。2.2工程特点、难点分析1、悬挑大、桁架长80m。2、桁架柱弦杆与混凝土柱安装质量要求高2.3主要管理及技术措施1、制定关键工序施工旁站制度。构件安装、构件焊接过程中，严格执行旁站制度，施工员、质检员、安全员和测量员全程旁站监控、测设，做好每个细部结点处理的质量管控工作，确保关键部位定位准确、质量合格。2、施工过程实行计划管控。抓节点工期、抓主导工作，找关键矛盾。建立生产例会制度，合理安排施工顺序，确保工程正常施工。2.4组织机构成立以项目经理为组长的质量安全领导小组以加强现场安全防护工作，本小组机构组成结构如下：2.5主要管理人员职责序号姓名岗位职责1项目经理组织审核相关的技术方案，并监督方案的落实情况；对本工程的质量管理做出总体的统筹安排。2副经理根据施工组织设计及本施工方案的要求，及时安排各项工作，落实专项施工方案，并提出质量要求，同时监督执行情况。3总工组织编制、并报审本方案、监督本方案的落实情况，并对施工过程中出现的具体问题提出解决方案。负责关键工序的技术复核工作。4质量员负责对模板工程质量进行过程检查和验收。对...
