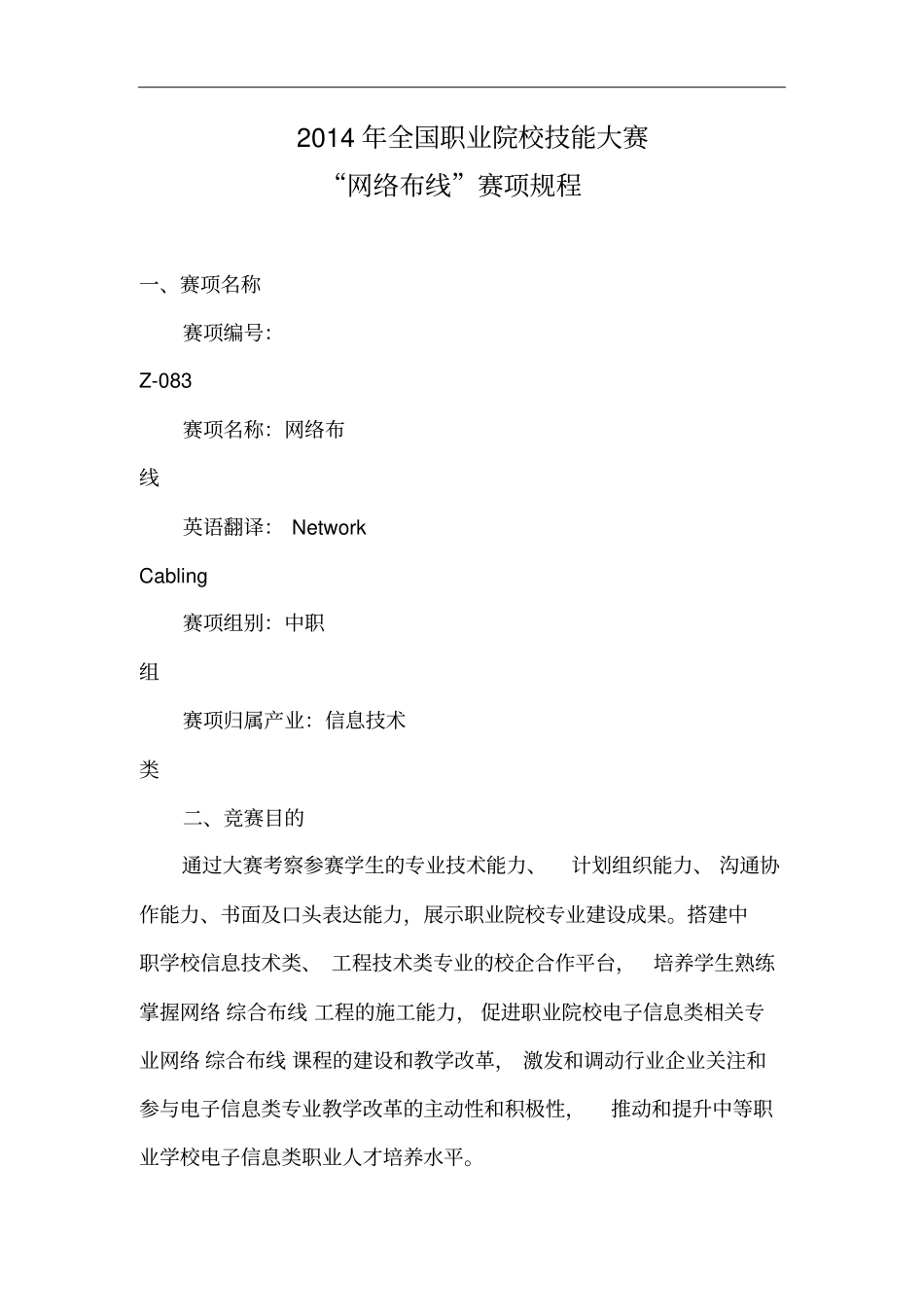

2014年全国职业院校技能大赛“网络布线”赛项规程一、赛项名称赛项编号：Z-083赛项名称：网络布线英语翻译：NetworkCabling赛项组别：中职组赛项归属产业：信息技术类二、竞赛目的通过大赛考察参赛学生的专业技术能力、计划组织能力、沟通协作能力、书面及口头表达能力，展示职业院校专业建设成果。搭建中职学校信息技术类、工程技术类专业的校企合作平台，培养学生熟练掌握网络综合布线工程的施工能力，促进职业院校电子信息类相关专业网络综合布线课程的建设和教学改革，激发和调动行业企业关注和参与电子信息类专业教学改革的主动性和积极性，推动和提升中等职业学校电子信息类职业人才培养水平。三、竞赛时间与内容（一）竞赛时间比赛限定在180分钟内进行，时间为8:30-11:30，具体安排如下：大赛时间：共计3小时。如下：日程安排07:30-07:40裁判进入裁判室07:40-08:10选手抽签并入场08:10-08:30参赛队就位并领取比赛任务08:30-11:30比赛时间12:30-18:30裁判评分（二）、竞赛内容参赛队根据竞赛题目，按要求进行网络布线系统工程项目的设计，完成链路搭建，线槽、线管、插座、模块、配线架等常用器材安装施工，铜缆布线和端接,光缆布线和端接等工作任务，编写竣工报告，汇总竣工资料，具体内容如下：1.布线设计:（1）楼宇布线设计（包括垂直干线子系统的布线和水平子系统的布线）；（2）办公和家庭环境下工作区子系统的布线设计；（3）建筑群子系统的布线设计。2.光纤结构化布线系统:（1）设计和敷设光缆链路:设计光纤结构化布线系统；楼宇光纤布线（包括主干布线和水平布线）；办公和家庭环境下的室内布线。（2）光缆接头的制作：光缆端接准备；光纤活动连接器的安装；光纤在熔接盒中的盘纤处理。（3）光纤熔接盘的安装:光纤在托盘中的存储；光缆进出点的固定；光纤整理。3.电缆结构化综合布线系统：（1）电缆类型（双绞线：包括超五类线、铜轴电缆）；（2）连接硬件；（3）设计和布放电缆：在线槽和管道中水平牵引电缆；垂直路由中布放主干电缆；水平路由中布放主干电缆。（4）电缆终端的安装：电缆终端安装前的准备工作：a)剥离多股双绞线的外护套；b)剥离同轴电缆的外护套。电缆模块的安装：a)RJ45模块插座终端的安装；b)RJ45模块插头终端的安装；c)110终端模块的安装。同轴电缆接头的安装。4.信息配线架的安装：（1）光纤配线架的安装；（2）24口配线架的安装；（3）110配线架的安装；（4）架内的布线与整理。5.光、电缆性能测试：（1）光纤链路性能测试；（2）铜缆链路性能测试。四、竞赛方式本赛项为团体赛，以院校为单位组队参赛，不得跨校组队，每校限报1队。每支参赛队由3名选手（设队长1名）和不超过2名指导教师组成。五、竞赛试题本赛项建立试题库，包含10套试题。通过汇总国赛及各省市赛的样题及试题、向院校征集试题等形式，以专家组、国家示范校、行业专家、企业专家为班底成立题库开发团队，参照行业规范，设计技能操作试题库。比赛时从试题库中随机抽取试题比赛，抽取后现场开封发放。比赛完成后，试题进行封闭回收。比赛样题和详细的评分标准将于国赛开始日1个月之前公开。六、竞赛规则1.参赛资格：参赛选手须为2014年度在籍中等职业学校（职业高中、普通中专、技工学校、成人中专）学生；五年制高职学生报名参赛的，一至三年级（含三年级）学生参加中职组比赛，不限性别，年龄须不超过21周岁（当年），即1992年7月1日后出生。不得跨校组队，同一学校报名参赛队不超过1支；凡在往届本赛项全国大赛中获一等奖的学生，不再参加同一项目(同一组别)的全国大赛。参赛队可配指导教师，指导教师不得超过2名，指导教师须为本校专兼职教师。2.报名要求：报名时应按在比赛中要求填报队长与成员信息，一经确定，不得更换。3.每支参赛队必须参加所有专项的比赛。4.参赛选手按照抽签顺序，在对应的工位区域参加比赛。5.大赛统一提供计算机、网络布线施工环境及施工的工具箱等赛事相关的资料、设备、软件。参赛选手不得携带参考资料、通信设备、存储设备、电子工具等进入赛场。6.参赛选手佩带参赛证，按规定时间进入竞赛场地，确认现场条件，根据统一指令开始比赛。7.赛题以...
