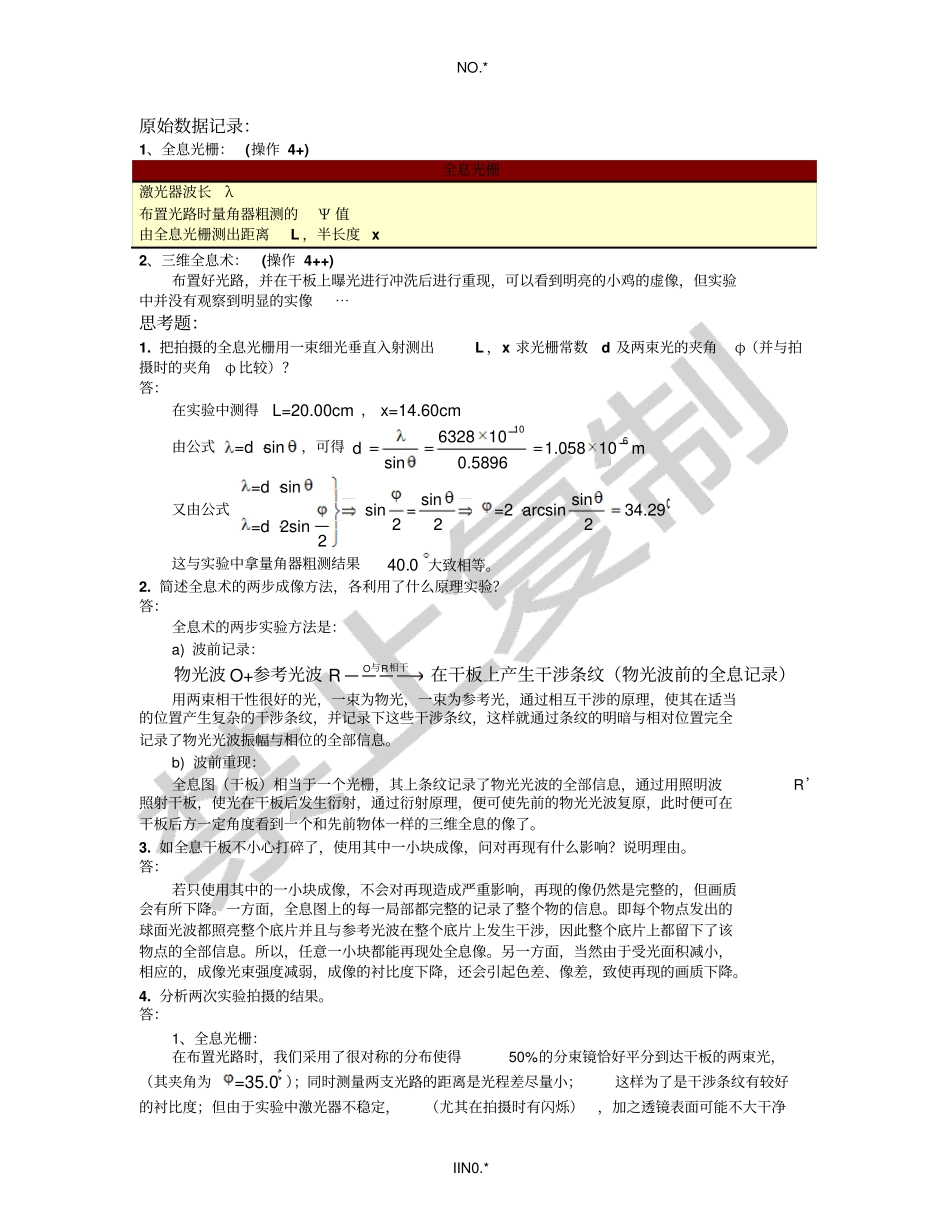

NO.*IN0.*4+4+全息术By金秀儒物理三班Pb05206218实验题目:全息术学号:PB05206218姓名:金秀儒实验目的:初步了解全息术的基本原理,并拍摄物体的三维全息图和制作全息光栅。实验仪器:He-Ne激光器、分束板、透镜、全息干板。实验原理:全息图种类很多,有菲涅耳全息图、夫琅禾费全息图、傅立叶变换全息图、彩虹全息图、像全息图、体积全息图等。不管哪种全息图都要分成两步来完成:第一步,干涉法记录全息图,即波前记录;第二步,用全息图使原光波波前再现,即波前再现。1.波前记录由于所有的记录介质只能对光强有响应,因此普通照相机利用直接成像的方法,只能记录下光波的振幅信息,为了记录物体发射光波的相位信息,人们自然想到利用光的干涉效应。因此在拍摄全息图时除了物光波外还必须有一束参考光波,这两束光波应当具有良好的相干性,以便记录下清晰的干涉条纹。图,我们只取物体上的某一个发光点O,并取全息干板平面为Oxy坐标平面,如图,设物点O的坐标和参考光点R的坐标分别为(x0,y0,z0)和(xR,yR,zR),则Oxy平面上物光的复振幅分布为在Oxy平面上参考光的复振幅分布为参考光波和物光波在Oxy平面上干涉叠加后的光强为可用作全息记录的感光材料很多,一般最常用的是卤化银乳胶涂布的超微粒干板,称为全息干板,按图,我们用振幅透射率来表示其特性,一般它是一个复函数,具有下面的形式:在上式中如果ψ与(x,y)无关,是一个常数,就称为振幅型全息图。如果τ0与(x,y)无关,是一个常数,就称为相位型全息图。如果两者都与(x,y)有关,就称为混合性全息图。全息照相干板的特性可以用图,H为曝光量。因为τ-H曲线只在中间一段近似为直线,所以对于不同的曝光量(光强与曝光时间的乘积),可以完成不同的记录——线性记录和非线性记录。一般记录时取曝光量在H0的位置。并控制参、物光强比为2比1至10比1的范围。这样就可以实现线性记录。在线性记录的条件下,t为曝光时间,I为总光强,β0和β为常数。Β等于图,将公式(3)中的光强表达式代入,得到拍好的全息图的复振幅透射率2.波前再现设再现用的照相光波在Oxy平面上的分布为此再现光波经过全息图后衍射波的复振幅分布为考察式第二项(由于第一项较小,大多数情况下可以忽略),可以认为:为全息照相的基本公式,式中第一项代表直射光,第二项代表原始像,第三项代表共轭像。对有许多物点组成的物体,式(9)中...321OOOO,所以容易知道这叫做晕轮光,当物体较小时它的空间频率不高,在拍摄全息图时,取稍大一些的参考光与物光的夹角就可以避开它的影响,观察到清晰的原始图。NO.*IIN0.*原始数据记录:1、全息光栅:(操作4+)全息光栅激光器波长λ布置光路时量角器粗测的Ψ值由全息光栅测出距离L,半长度x2、三维全息术:(操作4++)布置好光路,并在干板上曝光进行冲洗后进行重现,可以看到明亮的小鸡的虚像,但实验中并没有观察到明显的实像⋯思考题:1.把拍摄的全息光栅用一束细光垂直入射测出L,x求光栅常数d及两束光的夹角φ(并与拍摄时的夹角φ比较)?答:在实验中测得L=20.00cm,x=14.60cm由公式=dsin,可得1066328101.05810sin0.5896dm又由公式=dsinsinsinsin==2arcsin34.29222=d2sin2这与实验中拿量角器粗测结果0.40大致相等。2.简述全息术的两步成像方法,各利用了什么原理实验?答:全息术的两步实验方法是:a)波前记录:ORO+R与相干物光波参考光波在干板上产生干涉条纹(物光波前的全息记录)用两束相干性很好的光,一束为物光,一束为参考光,通过相互干涉的原理,使其在适当的位置产生复杂的干涉条纹,并记录下这些干涉条纹,这样就通过条纹的明暗与相对位置完全记录了物光光波振幅与相位的全部信息。b)波前重现:全息图(干板)相当于一个光栅,其上条纹记录了物光光波的全部信息,通过用照明波R’照射干板,使光在干板后发生衍射,通过衍射原理,便可使先前的物光光波复原,此时便可在干板后方一定角度看到一个和先前物体一样的三维全息的像了。3.如全息干板不小心打碎了,使用其中一小块成像,问对再现有什么影响?说明理由。答:若只使用其中的一小块成像,不会对再现造成严重影响,再现的...
