全护筒钢护筒人工挖孔桩专项施工方案VIP免费

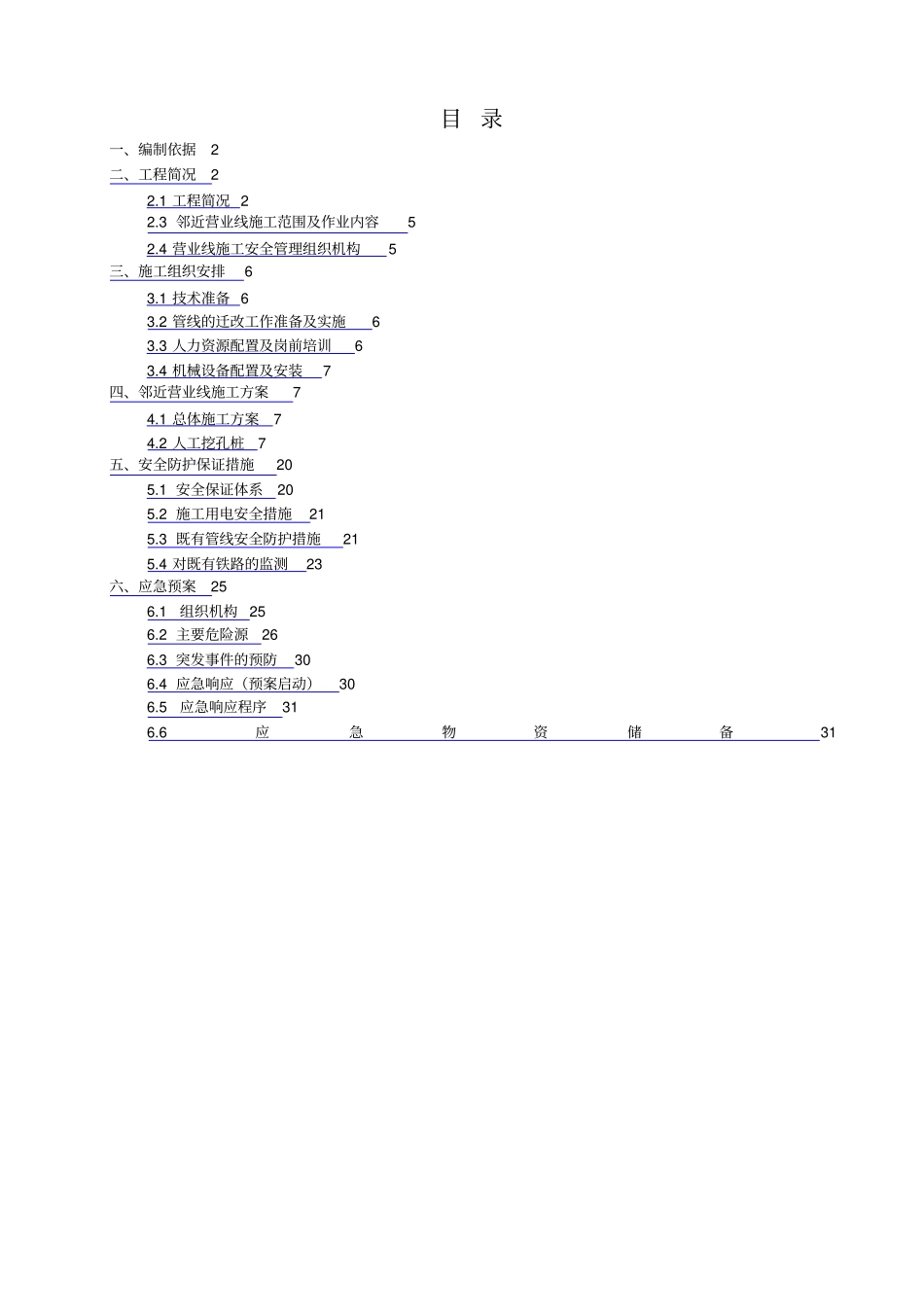

目录一、编制依据2二、工程简况22.1工程简况22.3邻近营业线施工范围及作业内容52.4营业线施工安全管理组织机构5三、施工组织安排63.1技术准备63.2管线的迁改工作准备及实施63.3人力资源配置及岗前培训63.4机械设备配置及安装7四、邻近营业线施工方案74.1总体施工方案74.2人工挖孔桩7五、安全防护保证措施205.1安全保证体系205.2施工用电安全措施215.3既有管线安全防护措施215.4对既有铁路的监测23六、应急预案256.1组织机构256.2主要危险源266.3突发事件的预防306.4应急响应（预案启动）306.5应急响应程序316.6应急物资储备31一、编制依据1、国家、铁道部和地方政府(省、直辖市)的有关政策、法规和条例、规定。2、国家和铁道部现行设计规范、施工指南、验收标准。3.《公路工程技术标准》（JTGB01-2003）4.《公路桥涵施工技术规范》（JTJ041-2000）5.《标准轨距铁路建筑限界》（GB146.2）6.《铁路技术管理规程》铁道部令【2006】第29号7.《铁路工务技术手册》(桥涵)8.《铁路混凝土结构耐久性设计规范》（TB10005-2010J1167-2011）9.《新建铁路桥上无缝线路设计暂行规定》（铁建设函【2003】205号）10.《广铁集团铁路营业线施工安全管理实施细则》广铁运发【2012】310号11.关于发布《工程管理所铁路建设工程安全风险管理实施办法》的通知（工管所安发【2011】01号）12.江门市新会疏港公路上跨广珠铁路新建公跨铁立交工程相关图纸及现场踏勘资料；二、工程简况2.1工程简况新会疏港公路工程，是新会公路网的组成部分，也是江门市公路的重要组成部分。作为省道S270古港线新会地区高速公路，对内能缓解过境交通对会城城区的干扰，减轻城区交通压力；本工程也是为开发新会的自然资源、旅游资源，形成新会农业及旅游经济带的需要。路线于新会上跨广珠铁路，交叉桩号为K1+437（与广珠铁路交叉桩号K120+973）。跨线桥起点桩号为K1+376，终点桩号为K1+502，桥梁中心桩号K1+439，桥梁该联总长126m。与广珠铁路交叉，交角约为75°。本工程上跨广珠铁路桥梁采用2*23m+34m+2*23m(先简支后桥面连续小箱梁)，一孔跨越广珠铁路共2股道。考虑铁路电气化高压线要求及防电棚结构、挂篮结构高度和安全距离，桥下净空8.20m，下部构造桥墩采用双柱式桥墩、钻孔桩基础，桩端嵌入微风化岩层。本桥桥宽27m，跨铁路主跨34m，双向6车道，设计速度60Km/h，铺装层采用水泥砼厚10cm。2.2.地质资料1.地形地貌桥址区属山间冲洪积平原地貌区，桥位周边大多为鱼塘和农田。2.工程地质简况桥址区地层主要由第四系素填土（Qme），冲积相粉质土、中砂、砾砂和海陆交互相淤泥等组成，其中淤泥广泛分布，埋深2.0～3.2m，厚度约15～16m基底由白垩系的泥质粉砂岩及其风化层等组成。经地质调查和钻探揭露，桥内地层从上至下及具体工程地质特征描述如下：2.1第四系覆盖层①1素填土（Qm1）：揭露层厚约0.90～1.60m，桥址区均有分布。黄色，湿，稍密，土质不均匀，成分主要为粉质粘土近期就近堆积，未经压实。该层分布于场地表层。②1粉质黏土（Q4a1）：揭露层厚约1.40～1.60m，桥址区均有分布。灰色、灰黑色，软塑，成分以粘粒、粉粒为主，含6～8%有机质及腐植质，味臭，局部含10%左右中粗砂或粉细砂，粘结性较好，局部地段为有机质土。④淤泥（Q4mc）：揭露层厚约9.10～18.60m，桥址区均有分布。青灰色，灰黑色，湿，可塑-软塑，粘性一般-较差，土质不均匀，成分主要为粉粘粒，含有机质及腐木。④0粉质黏土（Q4a1）：揭露层厚约3.80m，桥址区仅ZK11孔处有分布。深灰色、浅灰色、浅黄色、褐红色、灰白色，软塑-硬塑，由黏、粉粒组成，黏性较好。⑤2粉质黏土（Q4a1）：揭露层厚约4.30～10.60m，桥址区均有分布。褐红色，硬塑，成分主要由黏粉粒组成，黏性较好，土质均匀。⑦5中砂（Q4a1）：揭露层厚约1.0m，桥址区仅ZK11孔处有分布。浅灰色、黄色，饱和，稍密，成分以石英为主，长石次之，余为粉细砂及粉、粘粒。承载力一般。⑦7砾砂（Q4a1）：揭露层厚约2.30m，桥址区仅ZK12孔处有分布。粘结性较好。承载力一般，可作为路基持力层。2.2基岩及基岩风化层桥下基底由白垩系的泥质粉砂岩及其风化层等组成，根据节理裂隙发育程度及岩石的...
