路基路面排水设计(路基路面工程)教学课件VIP免费

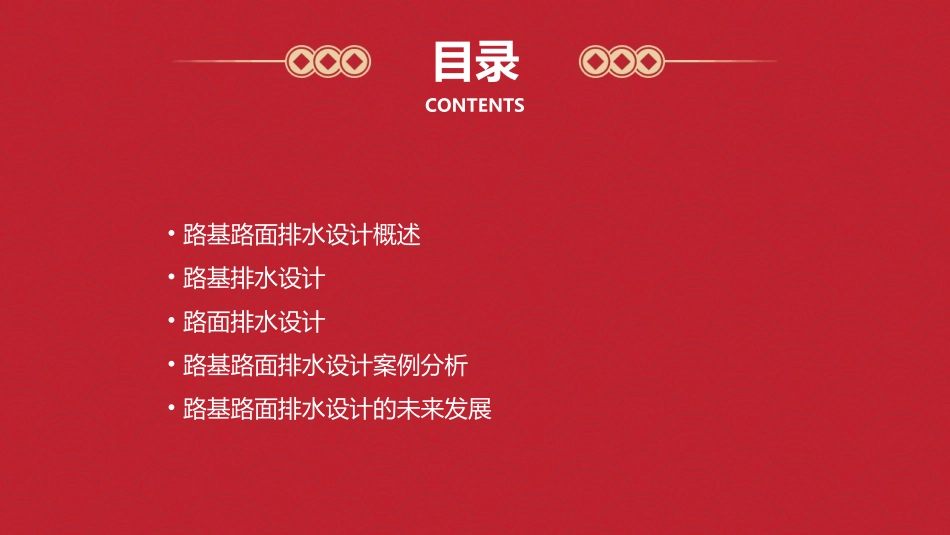

路基路面排水设计(路基路面工程)教学课件目录CONTENTS•路基路面排水设计概述•路基排水设计•路面排水设计•路基路面排水设计案例分析•路基路面排水设计的未来发展01路基路面排水设计概述CHAPTER路基路面排水设计的目的是将影响道路稳定性的地表水和地下水有效地排走，从而保持路面的干燥、平整和延长路面的使用寿命。目的路基路面排水设计对于道路的稳定性和安全性至关重要。水是造成路面损坏的主要原因之一，如果不及时排除，会导致路面出现裂缝、坑槽、唧泥等问题，影响行车安全。重要性排水设计的目的和重要性原则路基路面排水设计应遵循“预防为主，防治结合”的原则，采取适当的措施将水引离道路，防止水对道路造成危害。要求路基路面排水设计应满足以下要求：迅速排除路面积水，减少积水滞留时间；降低地下水位，防止地下水对路基的侵蚀；保护生态环境，防止水土流失；合理利用地形和自然条件，因地制宜设计。排水设计的原则和要求路基路面排水设计可分为地面排水和地下排水两类。地面排水包括边沟、截水沟、急流槽等；地下排水包括暗沟、渗沟、渗井等。分类路基路面排水设计应根据具体情况选择合适的排水设施。例如，在山区道路中，应注重截水沟的设计，以防止山洪冲刷路面；在平原区道路中，应注重边沟和排水管道的设计，以排除路面积水。同时，排水设计还应与道路的其他设施相协调，如路基防护、桥梁、涵洞等。应用排水设计的分类和应用02路基排水设计CHAPTER地表排水设计边沟设计边沟是用来汇集和排除路基地表水的设施，设计时应考虑排水路径、坡度和截面尺寸等因素。排水沟设计排水沟的主要功能是将路基地表水引至低洼地带或天然河道中，设计时应确保排水沟的流畅性和足够的过水能力。截水沟设计截水沟主要用于拦截山坡上的雨水或泉水，防止水流冲刷路基，设计时应根据地形、汇水面积和流量等因素进行合理布置。渗沟设计渗沟通过透水材料将地下水引至排水沟中，设计时应根据地下水的流向、流量和地质条件进行合理布置。暗沟设计暗沟是用来排除路基地下水的一种构造物，设计时应考虑沟深、沟底坡度和盖板等因素，以确保有效排除地下水。渗井设计渗井是一种垂直的地下排水设施，通过砂石过滤层将地下水引入井内，再通过井口排出，设计时应考虑井深、过滤层和井口等因素。地下排水设计在软土地区，路基排水设计应着重考虑降低地下水位、防止毛细水上升和稳定路基等要求。软土地区路基排水黄土具有湿陷性，因此路基排水设计应着重考虑防止黄土湿陷和减少冲刷等要求。黄土地区路基排水特殊路基排水设计在施工过程中，应确保排水设施的施工质量，如沟底平整、坡度合理、防渗材料合格等。在运营期间，应对排水设施进行定期检查和维护，如清理淤积、修复破损设施、保持排水通畅等，以确保排水设施的正常运行。排水设施的施工和维护维护管理施工要点03路面排水设计CHAPTER路面表面排水设计路面表面排水设计的主要目的是迅速排除降落在路面上的水，防止水滞留在路面上，降低水对路面的作用力，保证路面的正常使用。设计要点包括横向漫流、路拱横坡和纵坡、路面边缘排水等，以确保水能顺利排出路面。0102路面内部排水设计设计要点包括设置排水基层、排水垫层和边缘排水等，以实现快速排水和保护基层。路面内部排水设计的目的是将滞留在路面结构内的水分迅速排除，防止水分渗入基层，造成基层损坏。在进行路面排水设计时，应充分考虑防滑措施，以确保车辆在湿滑路面上行驶的安全性。设计要点包括采用抗滑性能好的材料、设置抗滑表层等，以提高路面的抗滑性能。排水与防滑措施的结合随着交通量和车辆荷载的增加，路面排水设计需要不断优化和改进，以适应新的使用条件。设计优化和改进的方向包括提高排水效率、增强基层保护、改善路面抗滑性能等，以确保路面的安全、舒适和耐久性。路面排水设计的优化和改进04路基路面排水设计案例分析CHAPTER总结词科学合理、经济实用详细描述该案例针对高速公路的路基路面排水设计，采用了科学合理的方法，充分考虑了地形、地质、气候等因素，同时注重经济实用，有效降低了工程成本。某高速公路路基路面排水设计案例某山区公路路基路面排水设计案...
