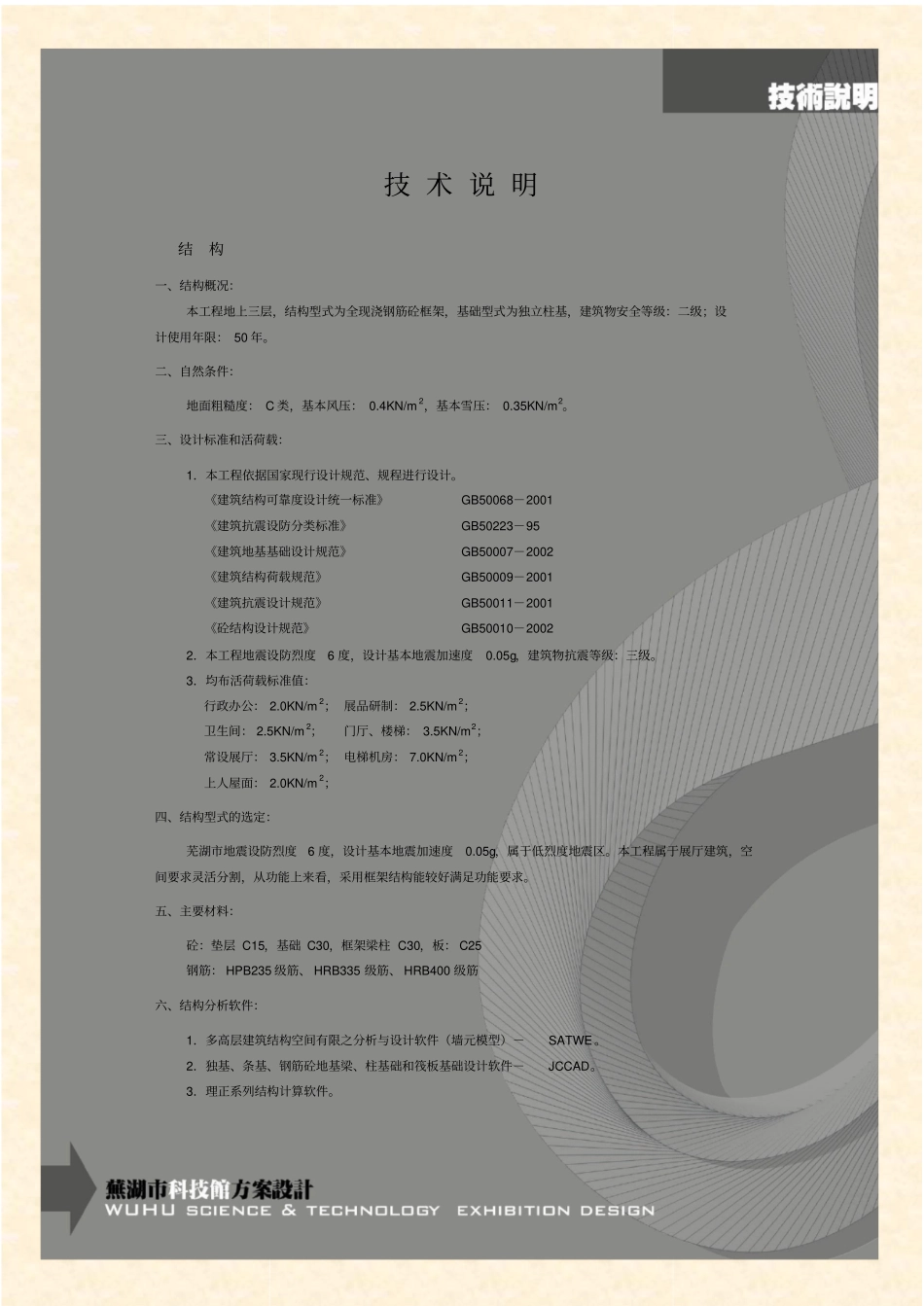

其他科技馆说明参考-a-技术说明_第1页
1/6
其他科技馆说明参考-a-技术说明_第2页
2/6
其他科技馆说明参考-a-技术说明_第3页
3/6
技术说明结构一、结构概况:本工程地上三层,结构型式为全现浇钢筋砼框架,基础型式为独立柱基,建筑物安全等级:二级;设计使用年限:50年。二、自然条件:地面粗糙度:C类,基本风压:0.4KN/m2,基本雪压:0.35KN/m2。三、设计标准和活荷载:1.本工程依据国家现行设计规范、规程进行设计。《建筑结构可靠度设计统一标准》GB50068-2001《建筑抗震设防分类标准》GB50223-95《建筑地基基础设计规范》GB50007-2002《建筑结构荷载规范》GB50009-2001《建筑抗震设计规范》GB50011-2001《砼结构设计规范》GB50010-20022.本工程地震设防烈度6度,设计基本地震加速度0.05g,建筑物抗震等级:三级。3.均布活荷载标准值:行政办公:2.0KN/m2;展品研制:2.5KN/m2;卫生间:2.5KN/m2;门厅、楼梯:3.5KN/m2;常设展厅:3.5KN/m2;电梯机房:7.0KN/m2;上人屋面:2.0KN/m2;四、结构型式的选定:芜湖市地震设防烈度6度,设计基本地震加速度0.05g,属于低烈度地震区。本工程属于展厅建筑,空间要求灵活分割,从功能上来看,采用框架结构能较好满足功能要求。五、主要材料:砼:垫层C15,基础C30,框架梁柱C30,板:C25钢筋:HPB235级筋、HRB335级筋、HRB400级筋六、结构分析软件:1.多高层建筑结构空间有限之分析与设计软件(墙元模型)-SATWE。2.独基、条基、钢筋砼地基梁、柱基础和筏板基础设计软件-JCCAD。3.理正系列结构计算软件。设备一、给排水专业设计:(一)设计依据1.《建筑给水排水设计规范》GB50015-20032.《建筑设计防火规范》GBJ16-87(2001年版)3.《建筑灭火器配置设计规范》GBJ140-90(1997年版)4.《自动喷水灭火设计规范》GB50084-2001(二)设计范围本工程设计包括:给水系统、生活热水系统、饮用水系统、生活污水系统、雨水系统、消防系统。(三)给水系统水源:市政自来水,供水压力P≥0.2MPa。分区:一区:首层至二层,由市政管网直接供水。二区:三层由变频供水设备供水。给水泵房:设在地下(与消防泵房合建)。(四)生活热水系统采用机械循环供水(定时供应热水),供回水温度为60/50℃。生活热水来自热交换站(与消防泵房合建)。生活热水不分区,首层至二层采取支管减压措施。(五)饮水系统水源:市政自来水分区:同生活热水系统饮水站:与消防泵房合建(六)生活污水系统生活污水自流排至室外污水管道,经化粪池后,排至市政污水干线。(七)雨水系统屋面雨水:采用压力流屋面排水系统,排至场区雨水管线。场区雨水:采用渗透技术收集雨水,涵养地下水,多余雨水通过场区雨水管道排至市政雨水干管。(八)消防系统1.水源市政自来水。2.消防水量室外消火栓系统:30L/s室内消火栓系统:20L/s自动喷淋系统:21L/s3.室外消火栓系统由市政不同方向自来水干管共引入两根DN200给水引入管,在场区内成环状布置,环管管径DN200,在环管上设置若干个室外地下式消火栓。4.室内消火栓系统每层均设室内消火栓,室内消火栓管道成环状布置。系统不分区,配DN65的消火栓,25米长衬胶的水龙带,φ19水枪。5.自动喷淋系统每层均设自动喷淋设施(设备用房除外),采用湿式系统,喷头为68o玻璃球喷头。6.水泵接合器室内消火栓系统及自动喷淋系统均在室外设水泵接合器。7.手提灭火器按《建筑灭火器设计规范》要求配置磷酸铵盐干粉灭火器。8.消防贮水三层设18m3消防水箱,220m3消防水池设于地下消防泵房内。二、暖通专业设计:(一)设计依据1.《建筑设计防火规范》GBJ16—87(2001年版)2.《采暖通风与空气调节设计规范》GB50019—20033.芜湖科技馆建筑规划设计招标方案任务书(二)设计内容本工程设计包含空调及通风系统(三)空调系统设计1.空调冷热源空调冷热源采用水源热泵冷热水机组,夏季提供7°C/12°C冷水,冬季提供50°C/60°C空调用热水此种方式投资省,环保节能。适宜南方不缺少地表水地区采用。2.空调系统设置(1)常设展厅及短期展厅,采用全空气集中空调系统。常设展厅每层各设一套空调系统,上送下回;短期展厅设一套系统,送风气流组为侧送侧回。(2)报告厅采用置换送风空调系统,座椅下送风,上部排风。此方式室内空气品质高,节能。(3)办公、展...
