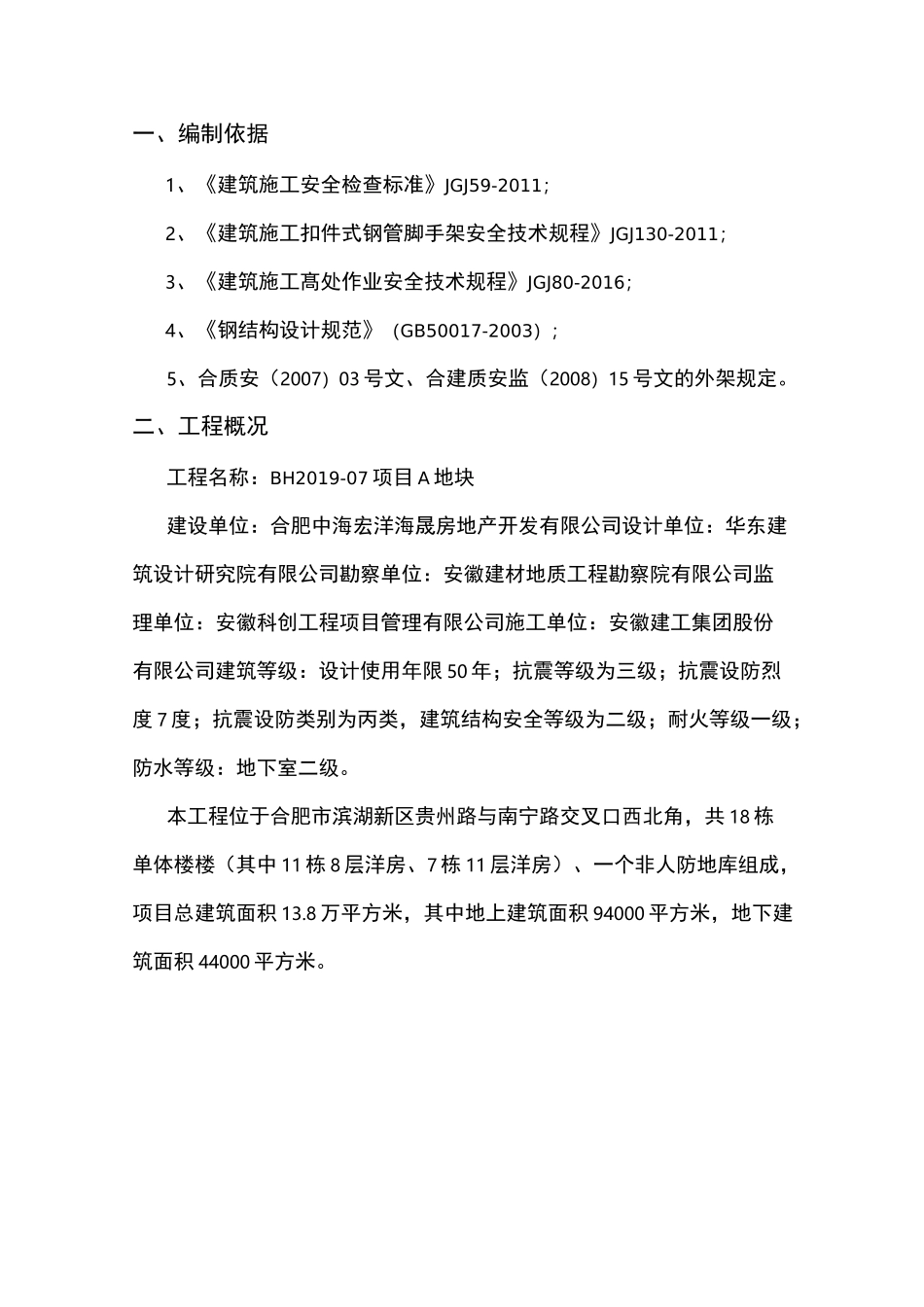

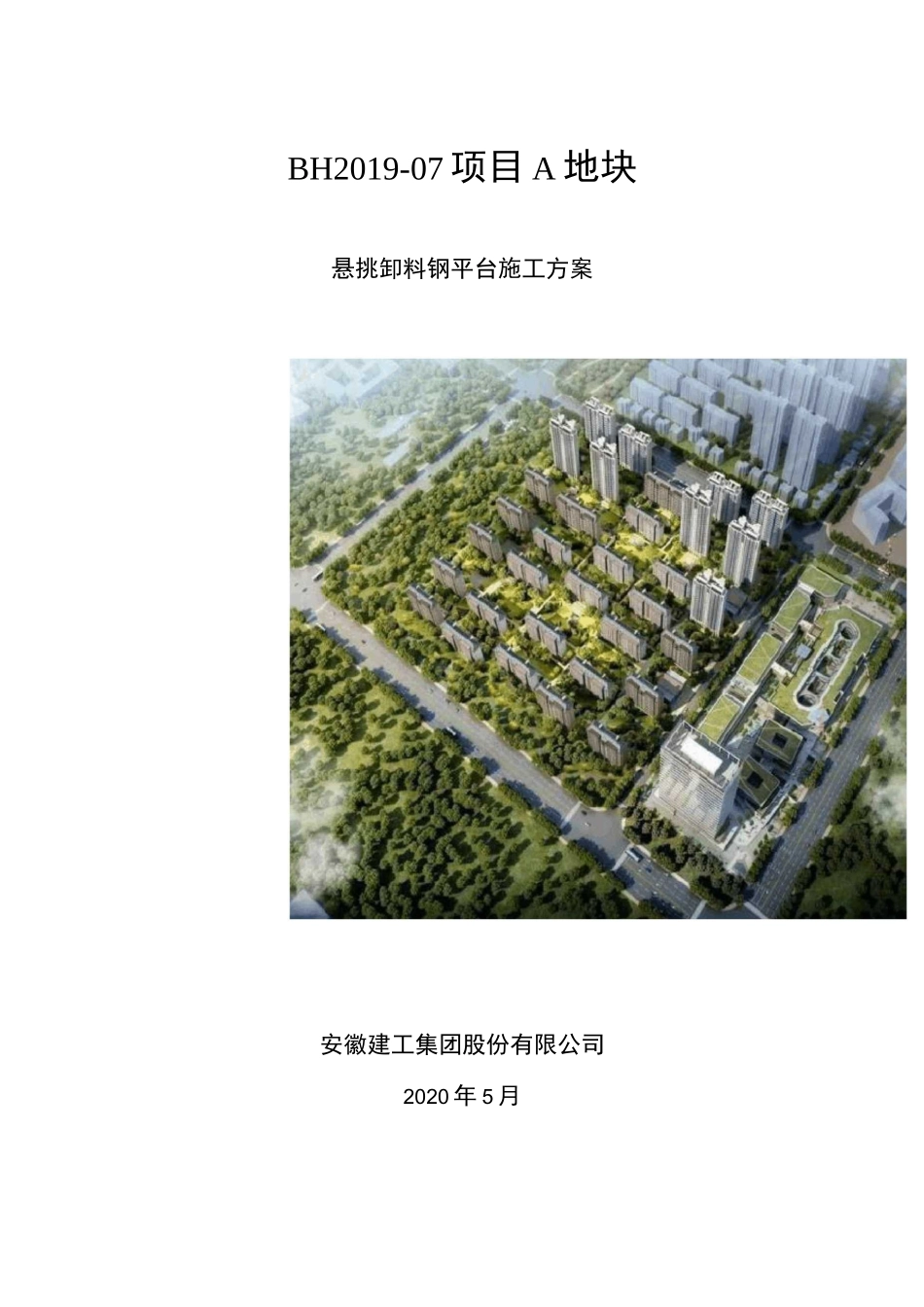

BH2019-07项目A地块悬挑卸料钢平台施工方案安徽建工集团股份有限公司2020年5月目录一、编制依据3二、工程概况3三、主要设计参数4四、料台搭设要求4五、安全措施6六、设计计算7七、附图22一、编制依据1、《建筑施工安全检查标准》JGJ59-2011；2、《建筑施工扣件式钢管脚手架安全技术规程》JGJ130-2011；3、《建筑施工髙处作业安全技术规程》JGJ80-2016；4、《钢结构设计规范》（GB50017-2003）；5、合质安（2007）03号文、合建质安监（2008）15号文的外架规定。二、工程概况工程名称：BH2019-07项目A地块建设单位：合肥中海宏洋海晟房地产开发有限公司设计单位：华东建筑设计研究院有限公司勘察单位：安徽建材地质工程勘察院有限公司监理单位：安徽科创工程项目管理有限公司施工单位：安徽建工集团股份有限公司建筑等级：设计使用年限50年；抗震等级为三级；抗震设防烈度7度；抗震设防类别为丙类，建筑结构安全等级为二级；耐火等级一级；防水等级：地下室二级。本工程位于合肥市滨湖新区贵州路与南宁路交叉口西北角，共18栋单体楼楼（其中11栋8层洋房、7栋11层洋房）、一个非人防地库组成，项目总建筑面积13.8万平方米，其中地上建筑面积94000平方米，地下建筑面积44000平方米。三、主要设计参数1、主要参数一：①、主梁型号9米16号工字钢②、平台宽度2m③、次梁型号14号工字钢④、4根次梁间距0.8米⑤、悬挑长度4.7⑥、锚固长度4.3⑦、钢丝绳型号直径21.5mm2、主要参数二：①、主梁型号7.5米16号工字钢②、平台宽度2m③、次梁型号14号工字钢④、4根次梁间距0.8米⑤、悬挑长度4.4⑥、锚固长度3.1⑦、钢丝绳型号直径21.5mm四、料台搭设要求1、制作和安装要求：1.1钢平台制作：主梁采用16号工字钢，次梁采用14号工字钢,次梁间距0.8m，在工字钢靠墙下端设30cm抵脚杆，用［14a槽钢与主梁焊接。钢平台尺寸为9m长X2m宽或7.5长X2m宽。1.2防坠平网改造：平面外伸尺寸：1200，挑台外侧用双层安全网外伸1200防护。卸料平台采用16#工字钢作主梁，在平台下设L40X40@300角钢，上铺厚度为花纹冲压钢板，，钢板焊接牢固，并以d48X3.5mm的钢管作立柱栏杆围护。1.3钢管与型钢选用：钢平台两边外框采用16号工字钢焊接，两边短方向的采用16#槽钢焊接，中间短方向肋为［14工字钢与外框焊接,钢框上满铺花纹冲压钢板，两侧面用妙48X3.0钢管做栏杆，间隔1.5m用钢管焊接，髙为1.2m，焊缝厚度为0.6mm。1.4吊环选用：钢平台设四只20吊耳，吊耳应采用HPB235钢筋制作，焊缝厚度不小于0.6mm，双面满焊，长度满足施工规范，耳边打磨防止割绳，钢平台每边外侧为两只吊耳。1.5钢丝绳选用：钢平台每边外侧为两只吊耳，端头一只为主绳，内侧为保险绳（辅绳）采用6X37+1，采用321.5钢丝绳，绳卡根据相关文件规范要求设置四只绳卡。每个卡扣间隔按照钢丝绳直径6-8倍等距离设置,尾部卡扣离绳头预留15cm.卡盖朝主绳安装，并用绳卡收紧，钢丝绳与吊环连接部位，防止钢丝绳磨切，故在钢丝绳与U型环设防摩擦防护。1.6预埋锚环：在16号工字钢锚固未端200处与400处各设置1个U型环，两个U型环间距为200，在结构边向内10cm处设置一个U型环。其中预埋两道锚环，锚环采用320钢筋制作的U型环。在上层楼面梁内预埋20吊环。1.7安装：钢平台安装，先用塔吊吊至安装位置，然后将平台后端与梁上固定，后采用钢丝绳拉结，平台安装与楼面平，前边比内口稍髙150，全面固定牢固后，方可使用（以现场实际为准）。1.8堆料：平台上堆放材料时，容许承载力均布荷载2.00kN/m2,最大堆放材料荷载8.00kN。堆放材料做到随放随吊，不要长时间堆放不吊（具体见施工现场实际重量）。2、注意事项：2.1、钢平台的搁置点和上部拉接点应设置在结构钢梁上，严禁设置在外伸阳台、悬挑板和脚手架架上；2.2、钢平台的水平设置位置严禁在安全进出通道或施工作业区域的正上方，并在钢平台坠落半径范围内下方的地（楼）面处设置不低于1.2m髙的安全隔离栏杆。2.3、钢平台两侧和底部铺板必须牢固可靠、封闭严密。与脚手架（楼层临边）相交处底部和两侧必须有防止人员髙处坠落的安全防护措施。2.4、钢平台与脚手架相交时，只可对存在干涉处的脚手架水平防护杆件进行临时拆...
