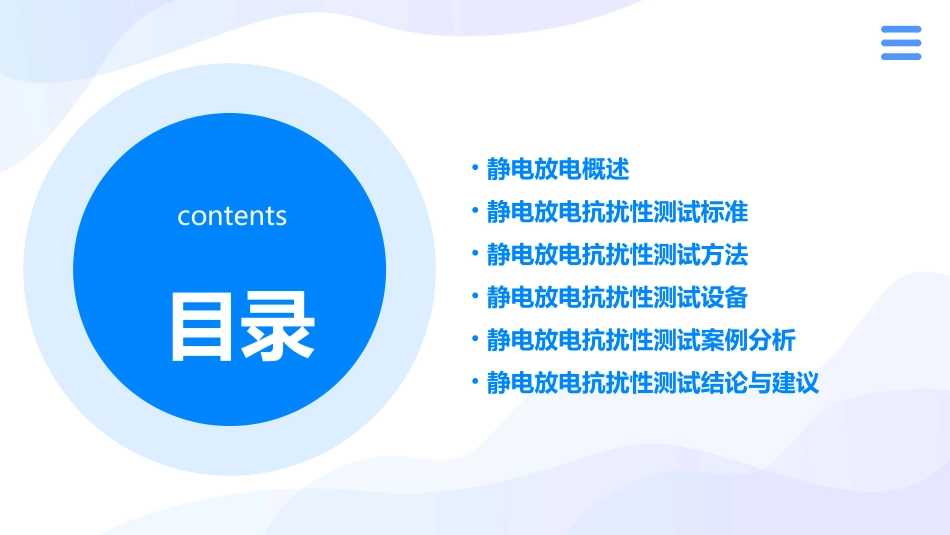

静电放电抗扰性测试课件目录contents•静电放电概述•静电放电抗扰性测试标准•静电放电抗扰性测试方法•静电放电抗扰性测试设备•静电放电抗扰性测试案例分析•静电放电抗扰性测试结论与建议01静电放电概述静电放电现象静电放电是指静止的电荷在一定的条件下,从一个物体转移到另一个物体,或从一个物体的一个部分转移到另一个部分的现象。静电放电的类型包括电晕放电、刷形放电和火花放电等。静电放电的特点瞬间产生高电压和强电流,持续时间短,能量集中。摩擦、感应、接触带电等。产生原因对电子设备的影响对人体的影响造成电子设备性能下降、误动作、损坏等。产生电击、引起头痛、失眠等症状。030201静电放电产生的原因和影响将设备接地,使静电荷流向大地。接地设置防静电工作区,限制人员进入,减少静电的产生。防静电工作区如防静电地板、防静电手套等。使用防静电材料定期检测设备是否带电,及时消除静电隐患。定期检测和维护静电放电的防护措施02静电放电抗扰性测试标准该标准将静电放电分为直接放电和间接放电两种类型,并规定了不同测试等级下的放电电流波形、放电电压等参数。国际标准国家标准030201各国在制定静电放电抗扰性测试标准时,通常会参照国际标准并结合本国的实际情况进行制定。美国、加拿大、日本、中国等国家都有自己的静电放电抗扰性测试标准,这些标准在测试方法、测试等级和合格判定等方面与国际标准有所差异。例如,美国的军用标准MIL-STD-464和加拿大的标准CAN/CSA-C22.2No.157-M91规定了更为严格的测试要求。在某些行业中,由于产品的特殊性或使用环境的特定要求,需要制定更加严格的静电放电抗扰性测试标准。例如,医疗设备、航空航天、电子设备等行业通常会制定自己的行业标准,这些标准在测试等级、测试方法等方面可能比国家和国际标准更加严格。行业标准的制定通常会考虑到该行业的实际需求和技术发展水平,以确保产品的可靠性和安全性。行业标准03静电放电抗扰性测试方法直接放电测试是模拟人体直接触摸设备时的静电放电情况。在测试中,测试人员直接用静电放电发生器对设备进行放电,以检验设备对静电的抵抗能力。直接放电测试适用于所有类型的设备,特别是那些与人直接接触的设备,如手机、平板电脑、笔记本电脑等。直接放电测试间接放电测试是模拟设备在操作环境中受到静电放电的影响。在测试中,测试人员将静电放电发生器放置在与设备接触的物体上,如桌面、椅子、手套等,然后模拟人体接触该物体时的静电放电情况。间接放电测试适用于那些与人间接接触的设备,如打印机、扫描仪、投影仪等。间接放电测试123空气放电测试是模拟设备在空气中受到静电放电的影响。在测试中,测试人员将静电放电发生器置于距离设备一定距离的位置,模拟设备在空气中受到静电放电的情况。空气放电测试适用于那些与人无直接或间接接触的设备,如摄像头、监视器、传感器等。空气放电测试04静电放电抗扰性测试设备测试设备应能够准确地模拟静电放电现象,确保测试结果的可靠性。准确性测试设备应具备稳定的性能,以确保测试的一致性和可重复性。稳定性测试设备应具备足够的安全措施,以保障测试人员和设备的安全。安全性测试设备的基本要求用于产生静电放电信号,模拟静电放电现象。放电发生器用于产生测试所需的信号,如模拟信号、数字信号等。信号发生器用于固定和连接被测设备,确保测试的准确性和可靠性。测试夹具用于监测被测设备的性能参数和响应情况。监测仪器测试设备的组成和功能维护保养定期对测试设备进行维护保养,确保设备的稳定性和可靠性。操作步骤按照测试设备的说明书进行操作,确保测试的准确性和可靠性。注意事项在使用和维护过程中,应注意安全,遵循操作规程,避免造成人员和设备损伤。测试设备的操作和维护05静电放电抗扰性测试案例分析总结词电子产品的静电放电抗扰性测试是常见的测试案例,主要测试电子产品的电磁兼容性。详细描述在电子产品设计和生产过程中,静电放电抗扰性测试是必不可少的环节。通过模拟静电放电环境,测试电子产品的电磁兼容性能,以确保产品在实际使用中能够抵御静电放电的干扰,保持正常工作。案例一:电子产品...
