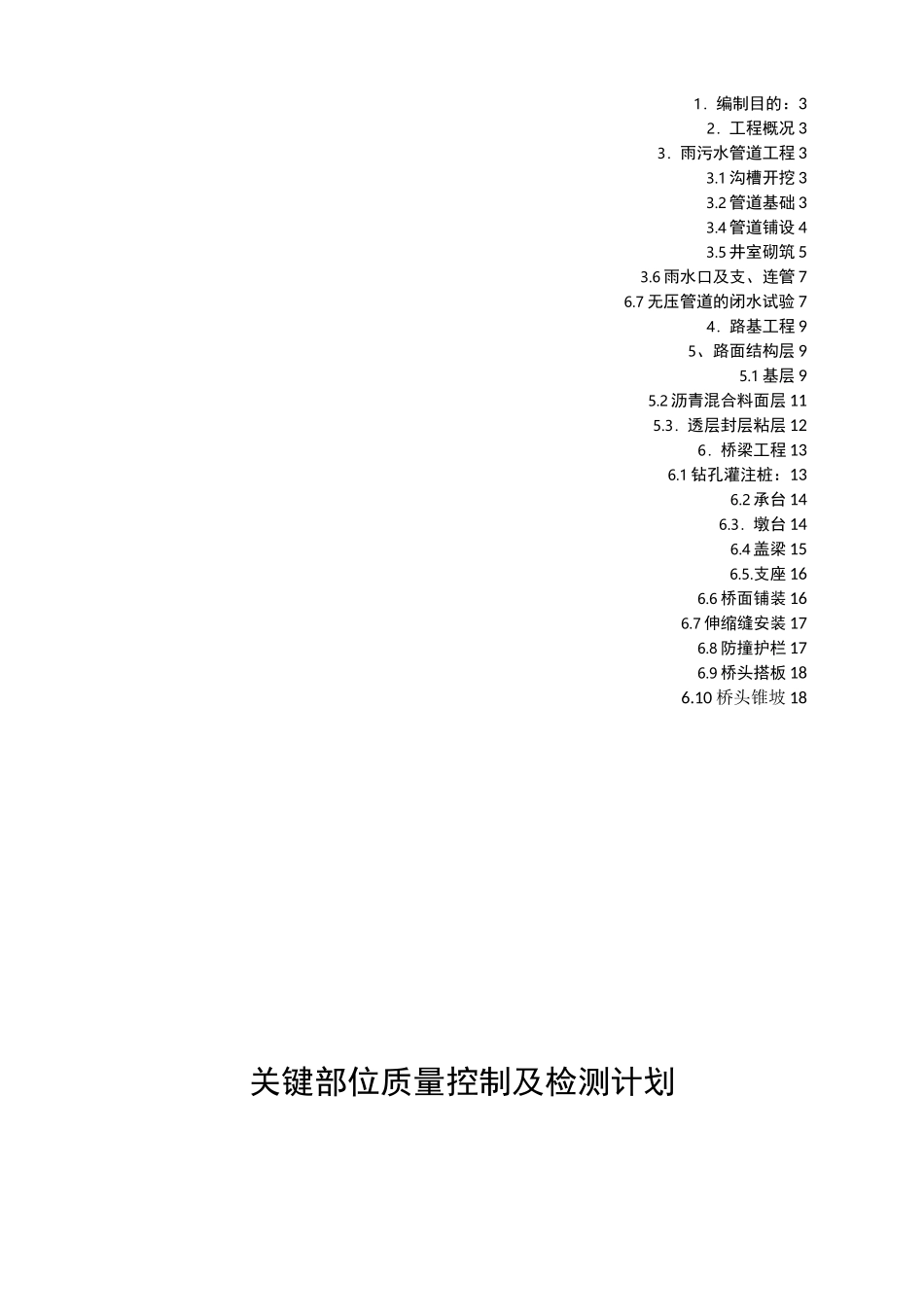

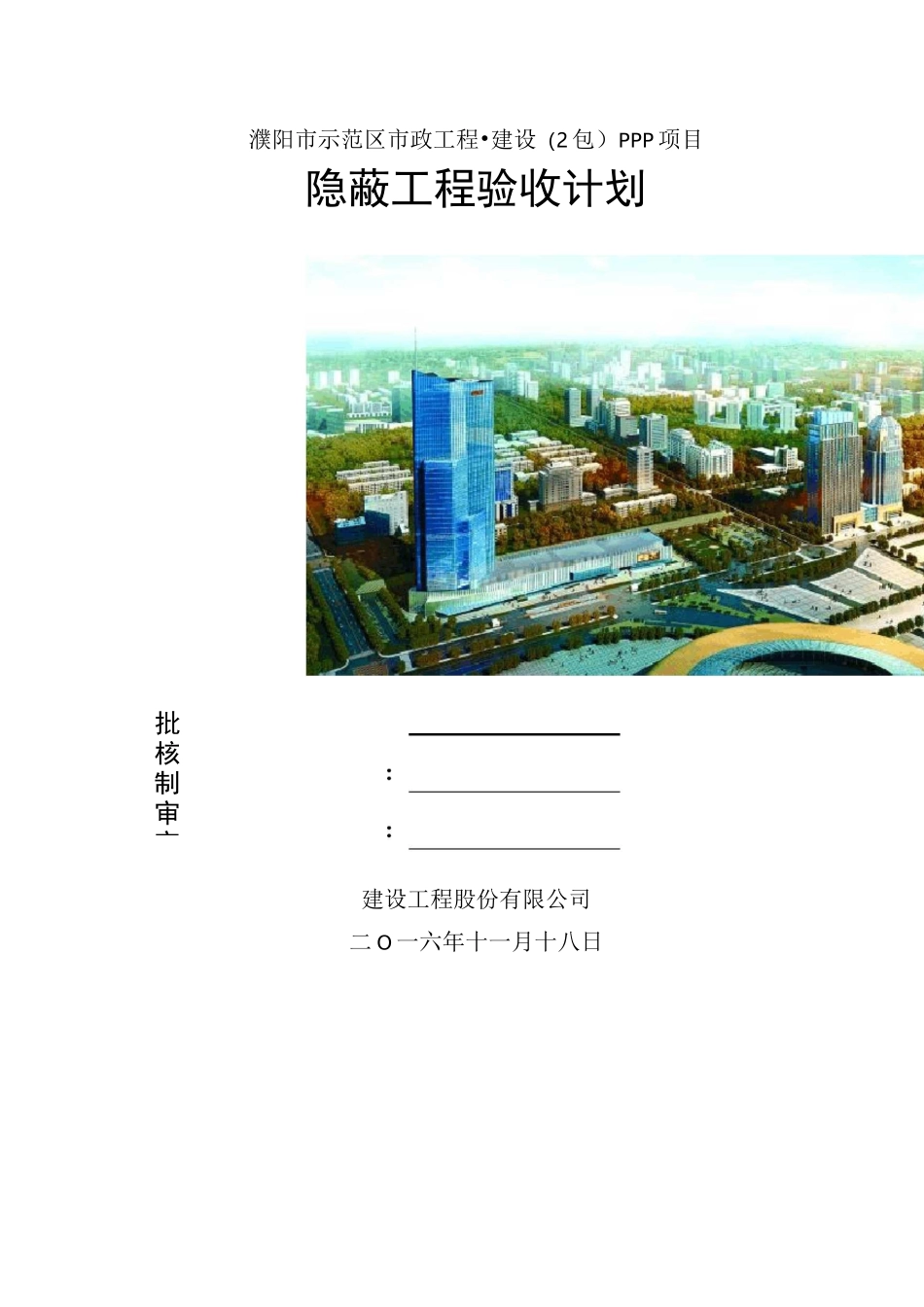

批核制审审濮阳市示范区市政工程•建设（2包）PPP项目隐蔽工程验收计划建设工程股份有限公司二O一六年十一月十八日1．编制目的：32．工程概况33．雨污水管道工程33.1沟槽开挖33.2管道基础33.4管道铺设43.5井室砌筑53.6雨水口及支、连管76.7无压管道的闭水试验74．路基工程95、路面结构层95.1基层95.2沥青混合料面层115.3．透层封层粘层126．桥梁工程136.1钻孔灌注桩：136.2承台146.3．墩台146.4盖梁156.5.支座166.6桥面铺装166.7伸缩缝安装176.8防撞护栏176.9桥头搭板186.10桥头锥坡18关键部位质量控制及检测计划1．编制目的：为进一步加强项目部对工程质量管理工作，更好的控制工程质量，保证工程质量总体水平，使全线工程施工质量更加程序化，规范化，确保工程施工质量目标和项目部各项目标实现，依据公司及项目部质量管理办法、质量内控体系、质量管理目标，结合本工程特点，特制定本旁站监控制度。2．工程概况高阳大道(卫都大道〜京开大道)位于濮阳新区境内，在大广高速以东，濮范高速以南，卫都大道以北，京开大道以西范围内，规划为北向东环线方向城市主干路，本次工程建设范围南起卫都大道，东至京开大道，全场9215.57米。道路等级为城市主干路，道路设计时速为50km/min,路面结构设计年限为15年。3．雨污水管道工程3.1沟槽开挖3.1.1原状地基土不得扰动、受水浸泡或受冻；检查方法：观察，检查施工记录。3.1.2地基承载力应满足设计要求；检查方法：观察，检查地基承载力试验报告。3.1.3进行地基处理时，压实度、厚度满足设计要求；检查方法：按设计或规定要求进行检查，检查检测记录、试验报告3.1.4沟槽开挖的允许偏差应符合表4.6.1的规定。沟槽开挖的允许偏差序口v检查项目允许偏差(mm)检查数量检查方法范围点数1槽底咼程土方±20两井之间3用水准仪测量石方+20、一2002槽底中线每侧宽度不小于规定两井之间6挂中线用钢尺量测，每侧计3点3沟槽边坡不陡于规定两井之间6用坡度尺量测，每侧计3点3.2管道基础3.3.1主控项目3.3.1.1原状地基的承载力符合设计要求；检查方法：观察，检查地基处理强度或承载力检验报告、复合地基承载力检验报告。3.3.1.2混凝土基础的强度符合设计要求；检验数量：混凝土验收批与试块留置按照现行国家标准《给水排水构筑物工程施工及验收规范》GB50141—2008第6.2.8条第2款执行；检查方法：混凝土基础的混凝土强度验收应符合现行国家标准《混凝土强度检验评定标准》GBJ107的有关规定。3.3.1.3砂石基础的压实度符合设计要求或本规范的规定；检查方法：检查砂石材料的质量保证资料、压实度试验报告管道基础的允许偏差序号检查项目允许偏差（mm）检查数量检查方法范围点数1垫层中线每侧宽度不小于设计要求每个验收批每10m测1点，且不少于3点挂中心线钢尺检查，每侧一点髙程压力管道±30水准仪测量无压管道0,-15厚度不小于设计要求钢尺量测2凝基、M混土础管平基中线每侧宽度+10,0挂中心线钢尺量测每侧一点髙程0,-15水准仪测量厚度不小于设计要求钢尺量测管座肩宽+10,-5钢尺量测，挂髙程线钢尺量测，每侧一点肩髙+203土（砂及砂砾）基础髙程压力管道±30水准仪测量无压管道0,-15平基厚度不小于设计要求钢尺量测土弧基础腋角髙度不小于设计要求钢尺量测3.4管道铺设3.4.1主控项目1）管道埋设深度、轴线位置应符合设计要求，无压力管道严禁倒坡检查方法：检查施工记录、测量记录。2）刚性管道无结构贯通裂缝和明显缺损情况；检查方法：观察，检查技术资料。3）柔性管道的管壁不得出现纵向隆起、环向扁平和其他变形情况；检查方法：观察，检查施工记录、测量记录。4）管道铺设安装必须稳固，管道安装后应线形平直；检查方法：观察，检查测量记录。3.42一般项目5）管道内应光洁平整，无杂物、油污；管道无明显渗水和水珠现象检查方法：观察，渗漏水程度检查按本规范附录F第F.0.3条执行。6）管道与井室洞口之间无渗漏水；检查方法：逐井观察，检查施工记录。7）管道内外防腐层完整，无破损现象；检查方法：观察，检查施工记录。8）钢管管道开孔应符合本规范第5.3.11条的规定；检查方法：逐个观察，检查施工记录。9）闸阀安装应牢固、严密，启闭灵活，与管道轴线垂...
