起重机液压系统的介绍课件VIP免费

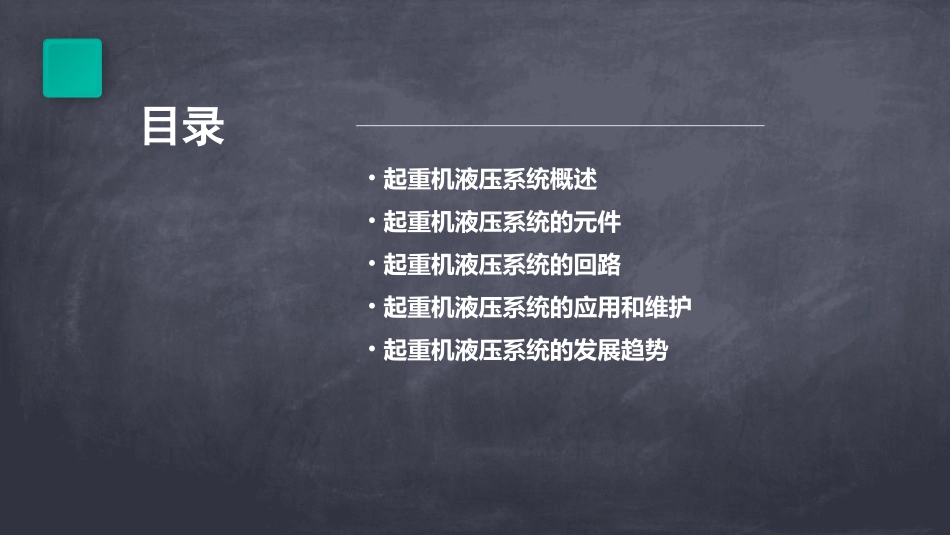

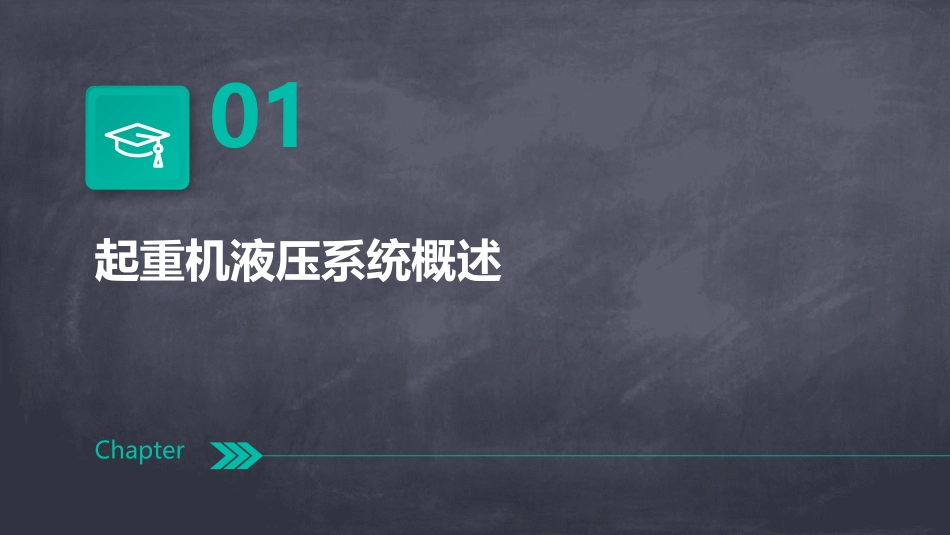

起重机液压系统介绍目录•起重机液压系统概述•起重机液压系统的元件•起重机液压系统的回路•起重机液压系统的应用和维护•起重机液压系统的发展趋势01起重机液压系统概述Chapter起重机液压系统是一种利用液体压力能进行能量转换和传递动能的传动系统，广泛应用于各种起重机械中。具有高效率、高可靠性、易于实现自动化控制等优点，能够满足起重机在各种复杂环境下的作业需求。定义特点定义与特点起重机液压系统通过液压泵将原动机（如电动机）的机械能转换为液体的压力能，然后通过液压缸或液压马达将液体的压力能再转换为机械能，从而实现起重机的起升、下降、旋转等动作。工作原理油液由液压泵输出，经过滤油器、溢流阀等元件，根据工作需要进入不同的液压缸或液压马达，驱动负载运动，完成所需动作。工作流程工作原理组成起重机液压系统主要由动力元件、执行元件、控制元件和辅助元件等部分组成。包括液压泵和原动机，用于提供液压系统的动力源。包括液压缸和液压马达，用于将液体的压力能转换为机械能，驱动负载运动。包括各种阀类元件，如溢流阀、节流阀、方向阀等，用于控制液体的流动方向、流量和压力等参数，从而实现起重机的各种动作控制。包括油箱、滤油器、冷却器等，用于保证液压系统的正常工作和提高系统的可靠性。动力元件控制元件辅助元件执行元件液压系统的组成02起重机液压系统的元件Chapter将原动机的机械能转换为液体的压力能，为整个液压系统提供动力。将液体的压力能转换为机械能，驱动负载进行工作。动力元件液压马达液压泵液压缸将液体的压力能转换为机械能，推动负载进行直线运动或摆动。液压马达将液体的压力能转换为机械能，驱动负载进行旋转运动。执行元件控制阀控制液压系统中液体的流量、压力和方向，以满足执行元件的工作需求。换向阀控制液压系统中液体的流动方向，实现执行元件的正反转控制。控制元件辅助元件油箱储存液压系统中的油液，并对油液进行冷却和过滤。管路和接头连接液压系统中的各个元件，保证油液的顺畅流动。03起重机液压系统的回路Chapter换向阀是方向控制回路中的核心元件，它可以通过改变阀芯的位置来控制油液的流动方向。在起重机液压系统中，常用的换向阀有电磁换向阀和电液换向阀等。换向阀溢流阀是用来限制液压系统中的最高压力的元件。当系统压力超过溢流阀的设定压力时，溢流阀会打开，将多余的油液排回油箱，以保护液压系统不受损坏。溢流阀方向控制回路溢流阀溢流阀是压力控制回路中的核心元件，它可以通过调节弹簧预紧力来设定系统的压力。当系统压力超过溢流阀的设定压力时，溢流阀会打开，将多余的油液排回油箱，以保护液压系统不受损坏。减压阀减压阀是用来降低液压系统中某一部分的压力的元件。通过调节减压阀的出口压力，可以控制执行元件的工作压力。在起重机液压系统中，常用的减压阀有先导式减压阀和直动式减压阀等。压力控制回路VS节流阀是用来调节油液流量的元件。通过调节节流阀的开口大小，可以控制油液的流量，从而控制执行元件的运动速度。在起重机液压系统中，常用的节流阀有针式节流阀和带式节流阀等。调速阀调速阀是用来调节执行元件运动速度的元件。调速阀由节流阀和定差减压阀组成，通过定差减压阀的作用，可以自动调节节流阀的开口大小，从而使执行元件的运动速度保持恒定。在起重机液压系统中，常用的调速阀有直动式调速阀和先导式调速阀等。节流阀速度控制回路04起重机液压系统的应用和维护Chapter01020304用于吊装、搬运和定位重物，提高生产效率。工业生产用于大型设备的安装和拆卸，如桥梁、塔吊等。建筑行业用于装卸货物，实现高效、准确的货物搬运。港口码头用于重型武器的吊装和运输，保障军事行动的顺利进行。军事领域应用范围01定期检查液压油的质量和清洁度，及时更换油液。020304检查液压元件的密封件和连接件，确保无泄漏和松动。定期对液压系统进行压力测试和调试，确保系统性能稳定。保持液压系统的清洁，防止杂物和污垢进入系统内部。维护保养检查液压泵和电机是否正常工作，更换损坏的轴承或齿轮。检查液压泵、溢流阀等元件是否正常工作，清洗或更换损坏元件。检查密封件和连接...
