厂房沉降监测方案VIP免费

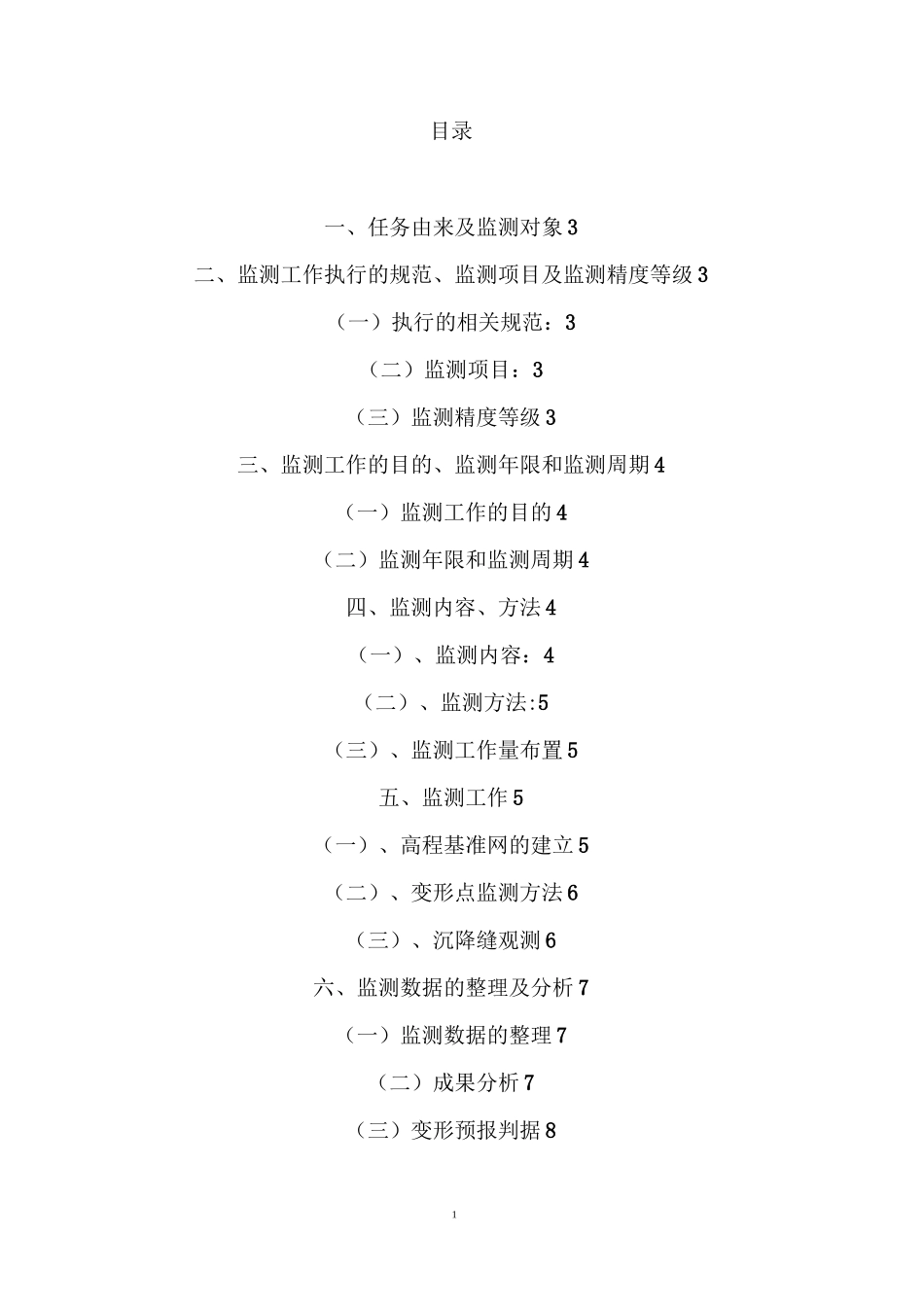

厂房沉降监测方案_第1页
1/9

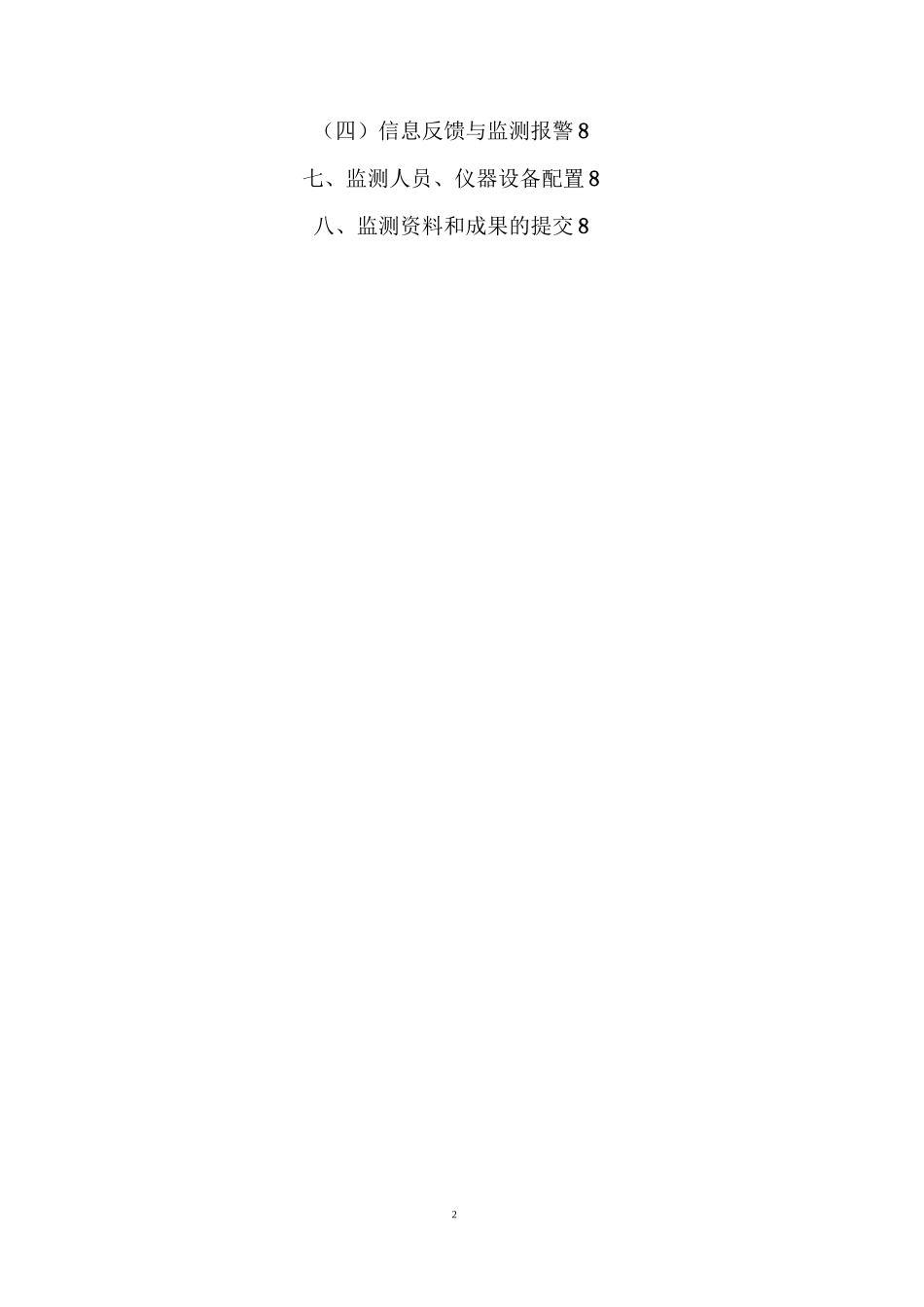

厂房沉降监测方案_第2页
2/9

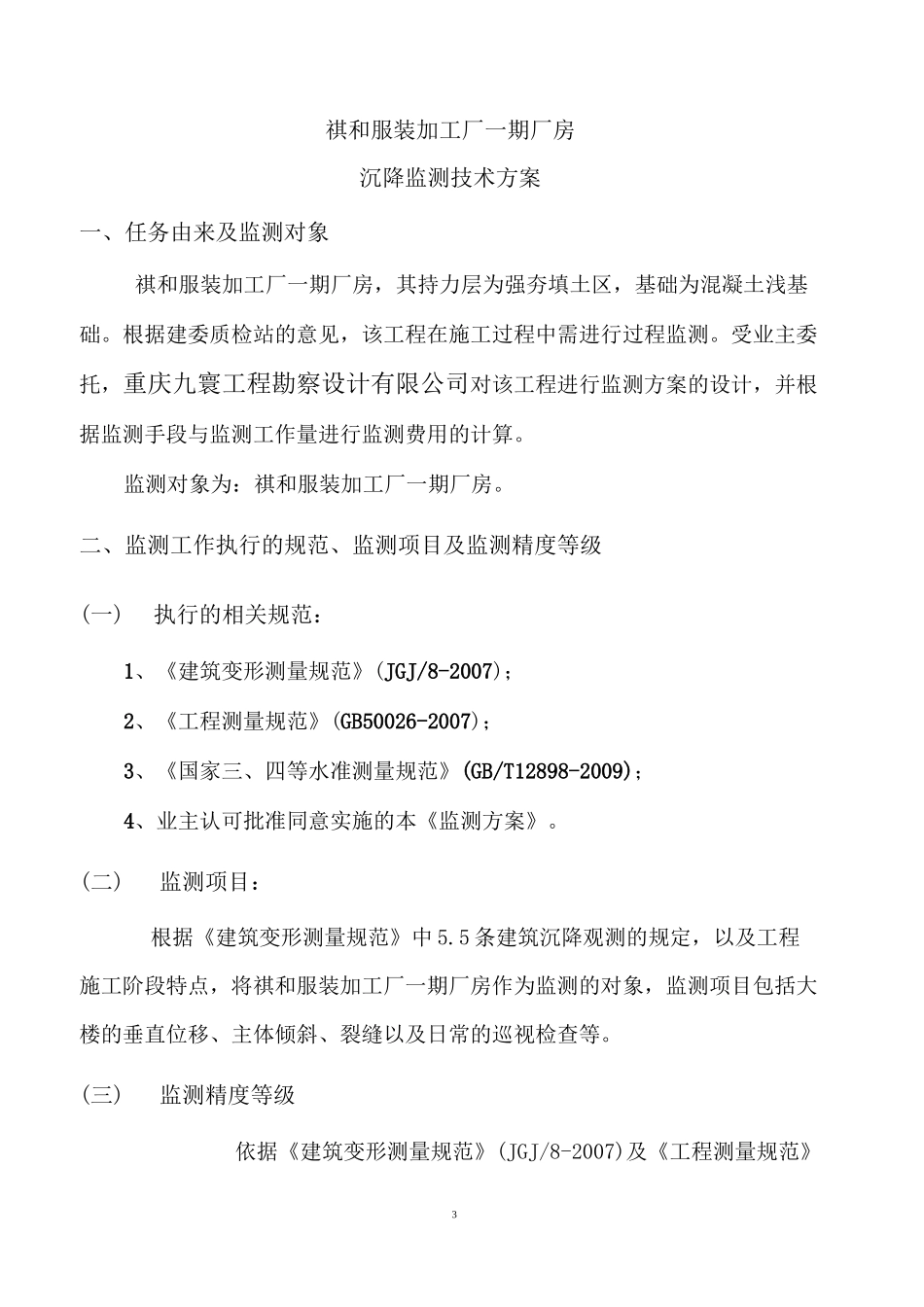

厂房沉降监测方案_第3页
3/9
1目录一、任务由来及监测对象3二、监测工作执行的规范、监测项目及监测精度等级3(一)执行的相关规范:3(二)监测项目:3(三)监测精度等级3三、监测工作的目的、监测年限和监测周期4(一)监测工作的目的4(二)监测年限和监测周期4四、监测内容、方法4(一)、监测内容:4(二)、监测方法:5(三)、监测工作量布置5五、监测工作5(一)、高程基准网的建立5(二)、变形点监测方法6(三)、沉降缝观测6六、监测数据的整理及分析7(一)监测数据的整理7(二)成果分析7(三)变形预报判据82(四)信息反馈与监测报警8七、监测人员、仪器设备配置8八、监测资料和成果的提交83祺和服装加工厂一期厂房沉降监测技术方案一、任务由来及监测对象祺和服装加工厂一期厂房,其持力层为强夯填土区,基础为混凝土浅基础。根据建委质检站的意见,该工程在施工过程中需进行过程监测。受业主委托,重庆九寰工程勘察设计有限公司对该工程进行监测方案的设计,并根据监测手段与监测工作量进行监测费用的计算。监测对象为:祺和服装加工厂一期厂房。二、监测工作执行的规范、监测项目及监测精度等级(一)执行的相关规范:1、《建筑变形测量规范》(JGJ/8-2007);2、《工程测量规范》(GB50026-2007);3、《国家三、四等水准测量规范》(GB/T12898-2009);4、业主认可批准同意实施的本《监测方案》。(二)监测项目:根据《建筑变形测量规范》中5.5条建筑沉降观测的规定,以及工程施工阶段特点,将祺和服装加工厂一期厂房作为监测的对象,监测项目包括大楼的垂直位移、主体倾斜、裂缝以及日常的巡视检查等。(三)监测精度等级依据《建筑变形测量规范》(JGJ/8-2007)及《工程测量规范》4(GB50026-2007)的要求,结合建筑物的结构特点和现场的实际情况,确定高程基准网控制精度等级为二级,变形点按三级进行测量。三、监测工作的目的、监测年限和监测周期(一)监测工作的目的本建筑变形监测的目的是,通过对监测对象的变形监测,掌握监测对象的变形量、变形方向等趋势,以便对监测对象的稳定性进行更为全面的监测预报,确保建筑物的安全,为可能出现的情况提供预警,达到防灾减灾的目的。(二)监测年限和监测周期监测年限和监测周期以能系统反映所测变形的变化过程且不遗漏其变形时刻为原则。该建筑物施工过程监测周期根据施工进程确定,监测年限为建筑物全施工过程及建筑物封顶后延续监测1年。施工期间监测周期1、基础形成后建立监测网,进行初次测量;2、建筑物每上升一层后进行监测,共计5次;3、建筑竣工后每3个月监测一次,共计4次。若后两个观测周期的各监测点平均沉降速率小于0.02mm/日,可以认为整体趋于稳定,可终止观测。否则,应继续每3个月观测一次,直至建筑物稳定为止。四、监测内容、方法(一)、监测内容:监测内容为祺和服装加工厂一期厂房的垂直位移监测、倾斜监测、裂缝监测及日常巡视等。监测点的布设:点位选择时应考虑布设在建筑的四角、大转角、沉降缝处,沿外墙每20米处布设。5(二)、监测方法:(1)垂直位移采用几何水准;(2)倾斜测量采用差异沉降法测量(3)裂缝采用小钢卷尺量取。表4监测仪器主要技术指标一览表监测方法监测仪器观测方式精度备注垂直位移监测水准仪定期观测1.5mm裂缝监测小钢卷尺定期观测0.1mm(三)、监测工作量布置表5监测工作量统计表工程点监测工作内容工作量备注项目区域外基准点3个水准仪项目区域一期厂房垂直位移12个水准仪伸缩缝裂缝监测2个小钢卷尺(1)、垂直位移监测基准点3点,编号为JZ1、JZ2、JZ3。(2)、在祺和服装加工厂一期厂房底部,布设垂直位移变形观测点12个,编号为J1、J2......流水编号(点位布置情况见附图),一期厂房沉降缝处布设裂缝观测点2个,编号为L1、L2。五、监测工作(一)、高程基准网的建立高程基准网采用DS05精密水准仪,配合因瓦合金标尺,按二级几何水准方法进行测量。6作业时,按固定路线进行往返两次观测,采用其技术要求及各种限差应符合以下规定:视线长度W50(m)前后视距差W2.0(m)前后视距累积差W3.0(m)视线高度$0.3(m)基辅分划读数之差W0.5(mm)基辅分划所测高差之差W0.7(mm)往返较差或环线闭合差Wl.OVn(mm)检...
