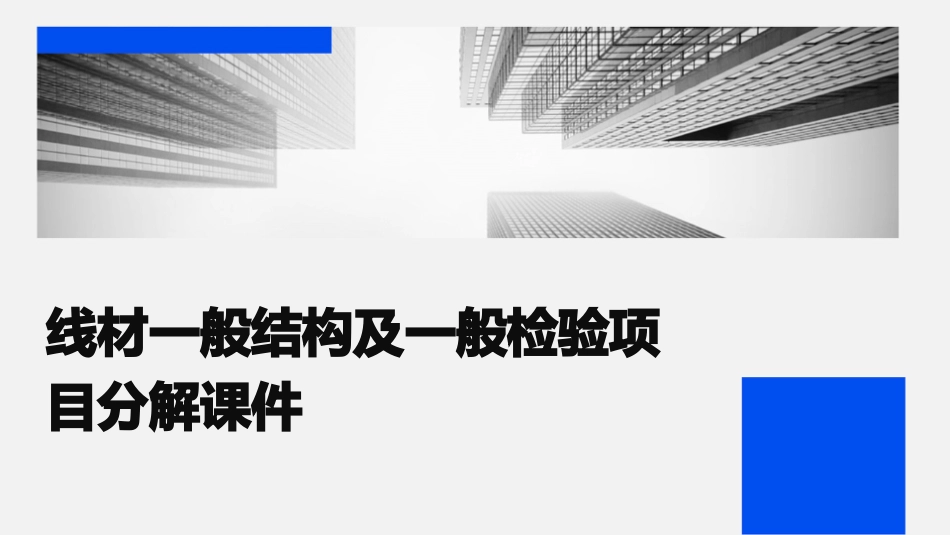

线材一般结构及一般检验项目分解课件VIP免费

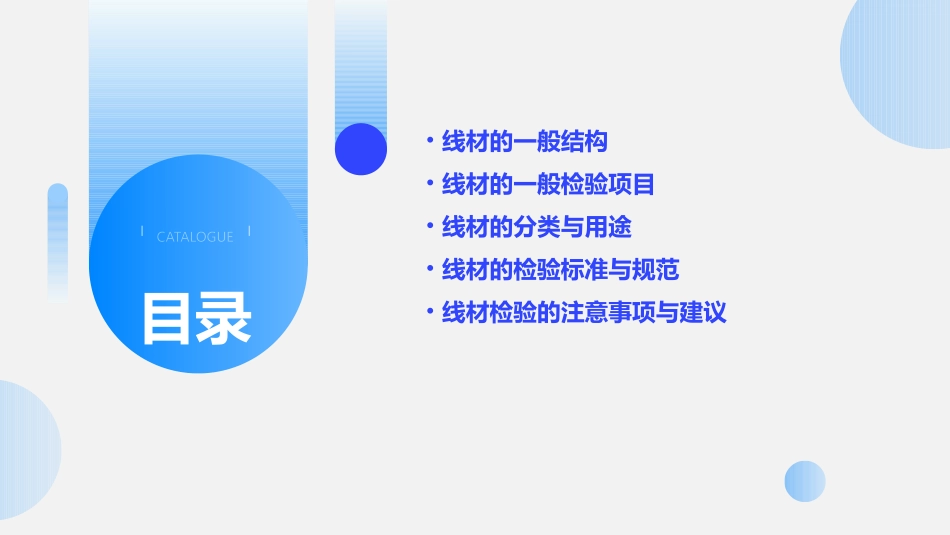

线材一般结构及一般检验项目分解课件CATALOGUE目录•线材的一般结构•线材的一般检验项目•线材的分类与用途•线材的检验标准与规范•线材检验的注意事项与建议线材的一般结构01导体是线材中的核心部分，负责传输电流。导体的材料通常为铜、铝或其合金，其形状多为实心或多股绞合。导体的截面积大小直接影响到线材的载流量和电阻值。导体的质量对线材的性能和安全性至关重要，因此导体材料的纯度和导电率是关键指标。01020304导体010204绝缘层绝缘层的作用是保护导体不受外界环境的影响，防止电流泄漏。绝缘层的材料可以是塑料、橡胶或其复合材料。绝缘层的厚度和均匀度是影响线材电气性能的重要因素。绝缘层的耐温性能、阻燃性能和老化性能也是评价线材质量的重要指标。03屏蔽层的作用是减少电磁干扰和静电对线材的影响。屏蔽层的接地处理可以进一步提高抗电磁干扰能力。屏蔽层的材料通常为金属编织网或金属箔。屏蔽层的连续性和稳定性对线材的性能有很大影响。屏蔽层外护套的作用是保护线材免受机械损伤和环境侵蚀。外护套的耐磨性、耐油性和耐腐蚀性是评价线材质量的重要指标。外护套的材料可以是塑料、橡胶或其复合材料。外护套的颜色和标识可以方便识别和应用，提高使用安全性。外护套线材的一般检验项目02导体电阻是线材的重要电气性能指标，用于衡量导体导电能力的大小。导体电阻的测量通常使用电桥法或伏安法，通过测量线材在一定长度和温度下的电阻值，可以评估其导电性能的优劣。在标准温度和长度下，低电阻值的线材具有更好的导电性能，能够减少电能的损失。导体电阻绝缘电阻是衡量线材绝缘性能的重要参数，用于评估线材的耐压能力和绝缘质量。绝缘电阻的测量通常使用兆欧表进行，测量时施加一定的电压，观察电流的大小。高绝缘电阻值的线材具有良好的绝缘性能，能够有效地隔离电路中的不同部分，防止电流的泄漏和电击事故的发生。绝缘电阻耐压试验是检验线材绝缘强度的重要手段，通过模拟实际工作条件下的高压环境来评估线材的耐压性能。耐压试验通常在绝缘电阻测试之后进行，试验过程中逐渐增加电压直到线材发生击穿或泄漏电流超过规定值。通过耐压试验可以筛选出存在绝缘缺陷或质量不佳的线材，确保其在实际使用中的安全性和可靠性。耐压试验外观检查是线材检验中最直观的项目，通过观察线材的外观质量来初步判断其制造工艺和材料质量。外观检查包括观察线材的表面是否光滑、无毛刺、无裂纹、无气泡等缺陷，以及线材的色泽是否均匀、一致。此外，还需检查线材的标识是否清晰、齐全，以便了解其规格、型号和用途。外观检查尺寸测量是确保线材符合标准规格的重要环节，通过对线材的直径、长度等参数进行测量，判断其是否符合规定的尺寸要求。尺寸测量包括测量线材的直径、长度、弯曲度等参数，并与标准尺寸进行比较。对于不同规格和用途的线材，其尺寸要求也不同，因此准确的尺寸测量对于保证线材的性能和使用安全性至关重要。尺寸测量线材的分类与用途03用于传输和分配电能电力线材主要用于传输和分配电能，包括架空线路、电缆、绝缘导线等。它们通常具有较高的截面面积和能够承受高电压和大电流。电力线材详细描述总结词用于传输信号和信息总结词通信线材主要用于传输信号和信息，如电话线、网线、光纤等。它们具有较小的截面面积，但能够快速传输大量数据和信号。详细描述通信线材电子线材总结词用于连接电子设备和组件详细描述电子线材主要用于连接电子设备和组件，如连接线、排线、端子线等。它们通常具有较小的截面面积和较柔软的质地，以便于在电子设备中安装和连接。线材的检验标准与规范04国家标准建筑用线材基本尺寸和尺寸允许偏差GB/T2973-2004低压流体输送用焊接钢管尺寸及单位长度重量GB/T3091-20080102行业标准YS/T440-2001：镀镍铜线和铜合金线YS/T439-2001：镀锡铜线和铜合金线Q/XXX建筑用线材质量标准要点一要点二Q/XXX电线电缆制造企业质量管理体系要求企业标准线材检验的注意事项与建议05确保线材无裸露的金属部分，以防触电。在检验过程中，应远离高温或明火，以防线材燃烧。避免在潮湿的环境中进行线材检验，以防触电或短路。安全事项检验设备应...
