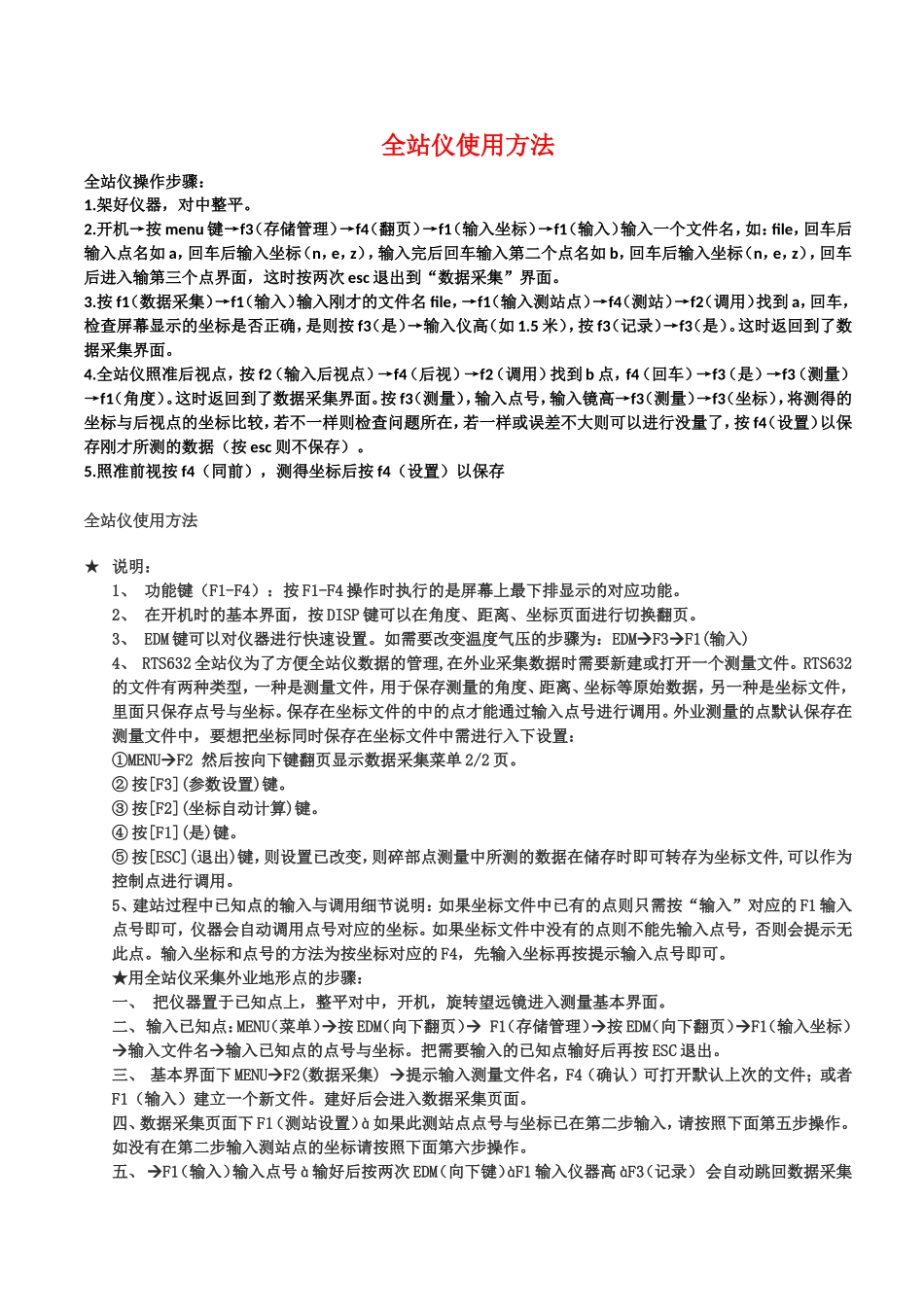

全站仪使用方法全站仪操作步骤：1.架好仪器，对中整平。2.开机→按menu键→f3（存储管理）→f4（翻页）→f1（输入坐标）→f1（输入）输入一个文件名，如：file，回车后输入点名如a，回车后输入坐标（n，e，z），输入完后回车输入第二个点名如b，回车后输入坐标（n，e，z），回车后进入输第三个点界面，这时按两次esc退出到“数据采集”界面。3.按f1（数据采集）→f1（输入）输入刚才的文件名file，→f1（输入测站点）→f4（测站）→f2（调用）找到a，回车，检查屏幕显示的坐标是否正确，是则按f3（是）→输入仪高（如1.5米），按f3（记录）→f3（是）。这时返回到了数据采集界面。4.全站仪照准后视点，按f2（输入后视点）→f4（后视）→f2（调用）找到b点，f4（回车）→f3（是）→f3（测量）→f1（角度）。这时返回到了数据采集界面。按f3（测量），输入点号，输入镜高→f3（测量）→f3（坐标），将测得的坐标与后视点的坐标比较，若不一样则检查问题所在，若一样或误差不大则可以进行没量了，按f4（设置）以保存刚才所测的数据（按esc则不保存）。5.照准前视按f4（同前），测得坐标后按f4（设置）以保存全站仪使用方法★说明：1、功能键（F1-F4）：按F1-F4操作时执行的是屏幕上最下排显示的对应功能。2、在开机时的基本界面，按DISP键可以在角度、距离、坐标页面进行切换翻页。3、EDM键可以对仪器进行快速设置。如需要改变温度气压的步骤为：EDMF3F1(输入)4、RTS632全站仪为了方便全站仪数据的管理,在外业采集数据时需要新建或打开一个测量文件。RTS632的文件有两种类型，一种是测量文件，用于保存测量的角度、距离、坐标等原始数据，另一种是坐标文件，里面只保存点号与坐标。保存在坐标文件的中的点才能通过输入点号进行调用。外业测量的点默认保存在测量文件中，要想把坐标同时保存在坐标文件中需进行入下设置：①MENUF2然后按向下键翻页显示数据采集菜单2/2页。②按[F3](参数设置)键。③按[F2](坐标自动计算)键。④按[F1](是)键。⑤按[ESC](退出)键，则设置已改变，则碎部点测量中所测的数据在储存时即可转存为坐标文件,可以作为控制点进行调用。5、建站过程中已知点的输入与调用细节说明：如果坐标文件中已有的点则只需按“输入”对应的F1输入点号即可，仪器会自动调用点号对应的坐标。如果坐标文件中没有的点则不能先输入点号，否则会提示无此点。输入坐标和点号的方法为按坐标对应的F4，先输入坐标再按提示输入点号即可。★用全站仪采集外业地形点的步骤：一、把仪器置于已知点上，整平对中，开机，旋转望远镜进入测量基本界面。二、输入已知点：MENU（菜单）按EDM（向下翻页）F1（存储管理）按EDM（向下翻页）F1（输入坐标）输入文件名输入已知点的点号与坐标。把需要输入的已知点输好后再按ESC退出。三、基本界面下MENUF2(数据采集)提示输入测量文件名，F4（确认）可打开默认上次的文件；或者F1（输入）建立一个新文件。建好后会进入数据采集页面。四、数据采集页面下F1（测站设置）à如果此测站点点号与坐标已在第二步输入，请按照下面第五步操作。如没有在第二步输入测站点的坐标请按照下面第六步操作。五、F1（输入）输入点号à输好后按两次EDM（向下键）àF1输入仪器高àF3（记录）会自动跳回数据采集页面。六、F4（坐标）à输入N、E、ZàF4（确认）à输入点号àF4（确认）à输好后按两次EDM（向下键）à输入仪器高àF3（记录）会自动跳回数据采集页面。七、数据采集页面下F2（后视点设置）à如果是没有已知后视点需假设北方向，请按照下面第八步操作。如果后视是已知点，请按照下面第九步操作。八、à仪器望远镜瞄准北方向F4(置零)à提示是否已照准，按F3（是）à自动跳回数据采集页面九、à仪器望远镜瞄准后视点，F2（后视）à如后视点点号与坐标已保存于仪器中则按F1（输入）输入后视点点号àF4（确认）à提示是否已照准，按F3（是）à自动回到后视设置页面。à按ESC退回到数据采集页面。注：{如后视点点号与坐标未保存于仪器中则按F3（坐标）à输入N、EàF4（确认）à提示是否已照准，按F3（是）à自动回到后视设置页面。à按ESC退回...
