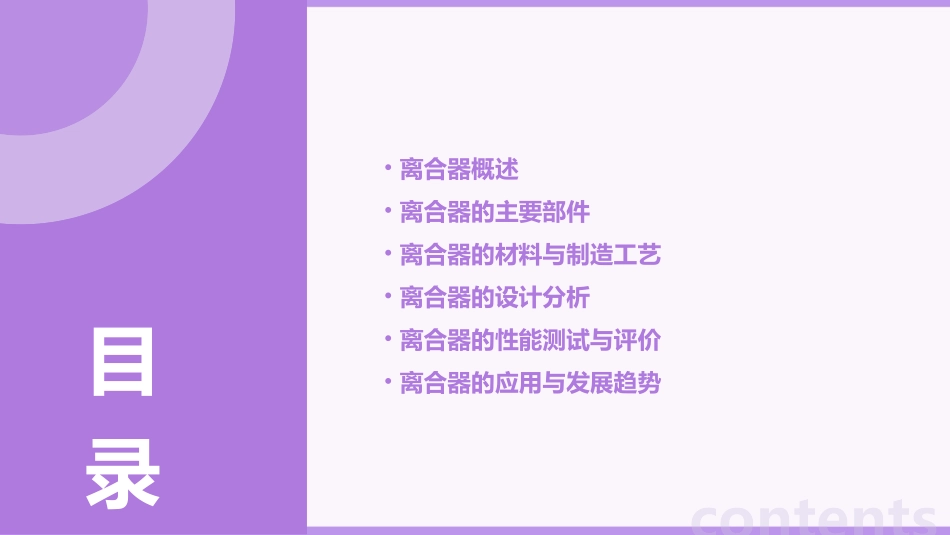

离合器结构分析课件•离合器概述•离合器的主要部件•离合器的材料与制造工艺•离合器的设计分析•离合器的性能测试与评价•离合器的应用与发展趋势contents目录01离合器概述离合器是一种机械装置，用于控制机械系统中的动力传输。离合器的定义离合器的主要作用是在机械系统中实现动力的接合和分离，以适应不同的工作需求。离合器的作用离合器的定义与作用利用摩擦力来传递动力的离合器。摩擦离合器利用液体动力来传递动力的离合器。液力离合器利用电磁力来传递动力的离合器。电磁离合器离合器的分类工作原理概述离合器通过控制摩擦片或液体动力传递装置的接合与分离，实现动力的接合与分离。工作过程当离合器接合时，动力通过摩擦片或液体动力传递装置传递到输出轴；当离合器分离时，摩擦片或液体动力传递装置与动力断开，输出轴停止转动。离合器的工作原理02离合器的主要部件传递动力的轴，通常与发动机曲轴相连。固定在主动轴上，随主动轴转动，与从动摩擦片产生摩擦力。主动部分主动摩擦片主动轴从动轴接收动力的轴，通常与变速器输入轴相连。从动摩擦片固定在从动轴上，与主动摩擦片产生摩擦力，随从动轴转动。从动部分压紧机构压紧弹簧提供压紧力，使主动和从动摩擦片紧密结合。分离轴承通过操作分离轴承，可以控制压紧机构的压紧力。驾驶员通过踩踏离合器踏板来操纵离合器的分离和结合。离合器踏板将离合器踏板的动作传递到压紧机构，实现离合器的分离和结合。拉索或液压系统操纵机构03离合器的材料与制造工艺金属材料常用的金属材料包括钢、铸铁和铝合金等，具有较高的强度和耐磨性，适用于高负荷和高温的工作环境。非金属材料如聚合物、陶瓷和复合材料等，具有较低的摩擦系数和良好的耐腐蚀性，适用于高速、轻载和低摩擦的工作环境。材料选择通过将金属熔化后倒入模具中冷却成型，适用于生产形状复杂的离合器部件。铸造工艺机械加工工艺粘接与焊接工艺通过切削、磨削等手段将原材料加工成离合器所需的形状和尺寸，精度高且可批量生产。通过粘合剂或焊接方式将多个材料或部件连接在一起，常用于复合材料的离合器部件制造。030201制造工艺摩擦系数与稳定性材料的摩擦性能对离合器的结合和分离过程具有重要影响，制造工艺的控制能够优化离合器的摩擦性能和稳定性。质量与成本不同的材料和制造工艺对离合器的质量和成本产生影响，选择合适的材料和工艺能够实现性能、质量和成本的平衡。强度与耐磨性材料的选择直接影响离合器的承载能力和使用寿命，合理的制造工艺能够提高材料的力学性能和耐磨性。材料与工艺对离合器性能的影响04离合器的设计分析确保离合器在各种工况下都能高效地传递和切断动力。高效性保证离合器在长时间使用过程中性能稳定，不易出现故障。稳定性设计原则与目标轻量化优化离合器结构，降低其重量，以提升车辆性能和燃油经济性。要点一要点二耐久性确保离合器能够承受高强度的工作负荷，具有较长的使用寿命。设计原则与目标设计目标提高离合器的传递效率和稳定性。优化离合器结构，降低其重量和成本。设计原则与目标0102设计原则与目标满足不同工况和车辆性能的需求。提高离合器的耐久性和可靠性，减少维修频率。VS明确设计要求和目标，分析市场需求和竞争态势。2.概念设计根据需求分析，提出多种设计方案，进行初步筛选。1.需求分析设计流程与方法3.详细设计对选定的方案进行详细的结构设计、材料选择和参数优化。4.仿真分析利用仿真软件对设计进行动力学、热力学和疲劳寿命等方面的分析。5.试验验证制作样机进行实际工况下的试验，验证设计的可行性和可靠性。设计流程与方法基于模型的设计利用数学模型和仿真软件进行设计优化。优化算法采用遗传算法、粒子群算法等对设计参数进行优化。有限元分析对离合器各部件进行应力、应变和振动分析。设计流程与方法改进离合器各部件的结构设计，提高其稳定性和耐久性。选用高强度、轻量化的材料，降低产品重量。结构优化材料优化设计优化与改进控制策略优化调整离合器的控制逻辑，提高其响应速度和稳定性。热管理优化改进离合器的散热设计，降低其工作温度，提高可靠性。设计优化与改进改进措施引入智能化技术，实...
