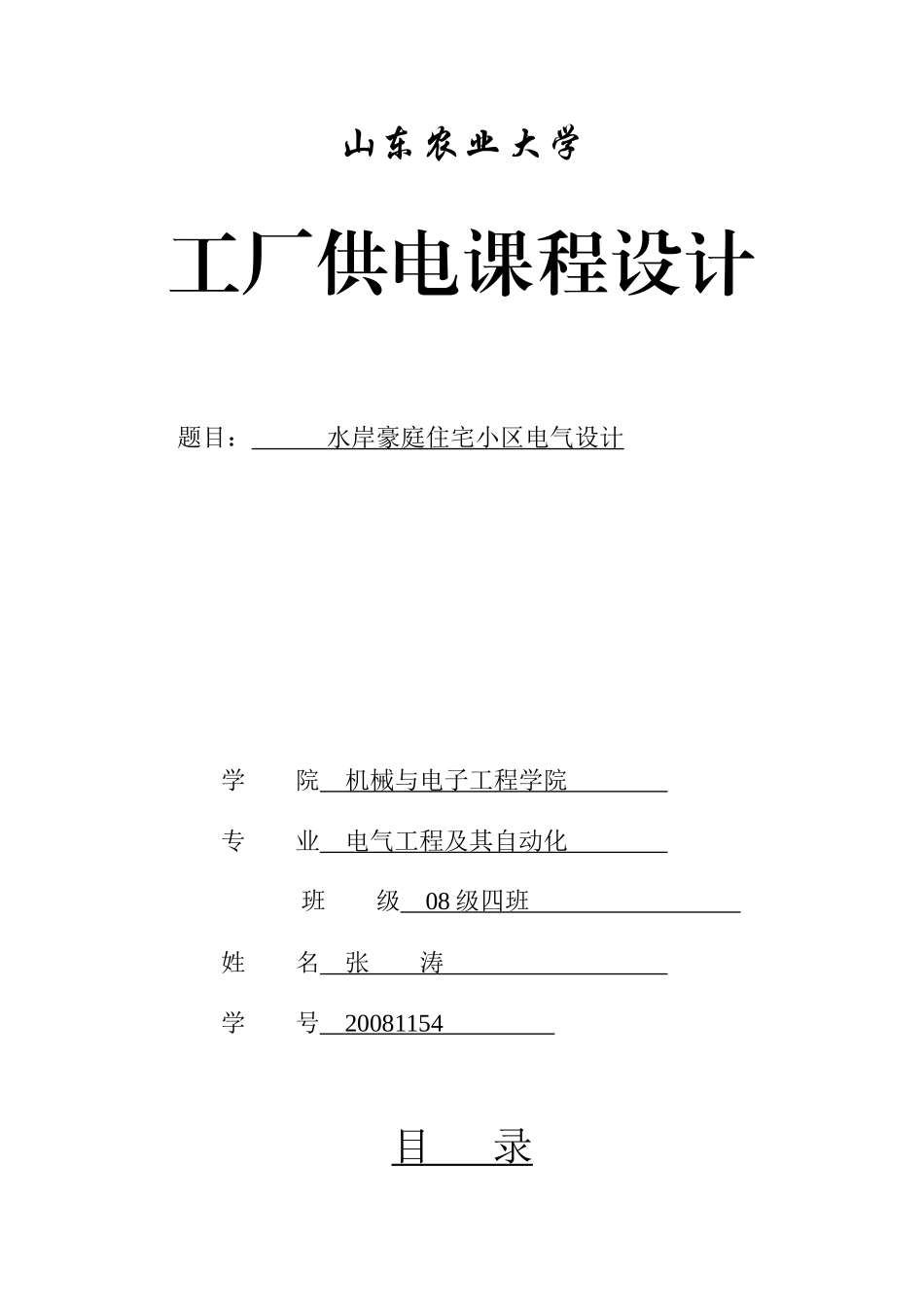

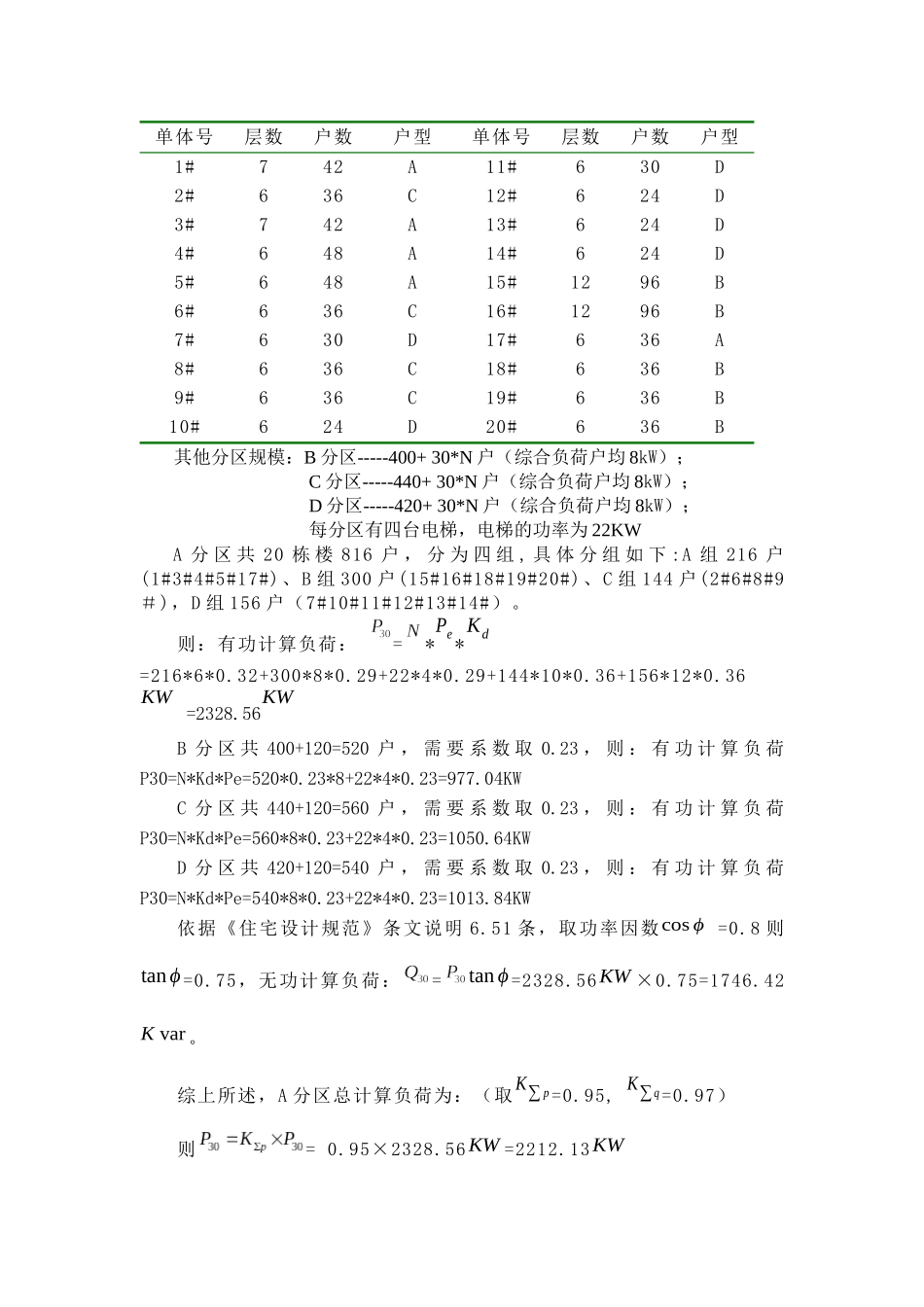

山东农业大学工厂供电课程设计题目：水岸豪庭住宅小区电气设计学院机械与电子工程学院专业电气工程及其自动化班级08级四班姓名张涛学号20081154目录一．负荷计算和无功功率计算及补偿....................................................2二．变电所的位置和形式........................................................................6三．变电所主变压台数和容量及主接线方案的选择............................7四．短路电流的计算（标幺值法）........................................................8五．变电所一次设备的选择与校验......................................................10六.变电所高低压线路的选择................................................................16七．电气照明设计..................................................................................21八.变电所二次回路选择和继电保护的整定........................................24九．防雷和接地装置的确定（针对变电所）......................................27十．参考文献..........................................................................................28一．负荷计算和无功功率计算及补偿表2-1A分区20座楼的分布情况单体号层数户数户型单体号层数户数户型1#742A11#630D2#636C12#624D3#742A13#624D4#648A14#624D5#648A15#1296B6#636C16#1296B7#630D17#636A8#636C18#636B9#636C19#636B10#624D20#636B其他分区规模：B分区-----400+30*N户（综合负荷户均8kW）；C分区-----440+30*N户（综合负荷户均8kW）；D分区-----420+30*N户（综合负荷户均8kW）；每分区有四台电梯，电梯的功率为22KWA分区共20栋楼816户，分为四组,具体分组如下:A组216户(1#3#4#5#17#)、B组300户(15#16#18#19#20#)、C组144户(2#6#8#9＃)，D组156户（7#10#11#12#13#14#）。则：有功计算负荷：=*Pe*Kd=216*6*0.32+300*8*0.29+22*4*0.29+144*10*0.36+156*12*0.36KW=2328.56KWB分区共400+120=520户，需要系数取0.23，则：有功计算负荷P30=N*Kd*Pe=520*0.23*8+22*4*0.23=977.04KWC分区共440+120=560户，需要系数取0.23，则：有功计算负荷P30=N*Kd*Pe=560*8*0.23+22*4*0.23=1050.64KWD分区共420+120=540户，需要系数取0.23，则：有功计算负荷P30=N*Kd*Pe=540*8*0.23+22*4*0.23=1013.84KW依据《住宅设计规范》条文说明6.51条，取功率因数cosϕ=0.8则tanϕ=0.75，无功计算负荷：=tanϕ=2328.56KW×0.75=1746.42Kvar。综上所述，A分区总计算负荷为：（取K∑p=0.95,K∑q=0.97）则=0.95×2328.56KW=2212.13KWQ30=K∑q×Q30=0.97×1746.42Kvar=1694.03KvarA分区总视在计算负荷：S30==2786.26KVAB分区无功计算负荷：Q30=977.04*0.75=732.78KVar总视在计算负荷：S30==1221.3KVAC分区无功计算负荷：Q30=1050.64*0.75=787.98KVar总视在计算负荷：S30==1313.3kVAD分区无功计算负荷：Q30=1013.84*0.75=760.38KVar总视在计算负荷：S30==1267.3KVAA分区的功率因数为：cosϕ==0.794根据《供电企业规则》规定：用户在当地供电企业规定的电网高峰负荷时的功率因数应达到以下规定：100供电用户功率因数为0.90以上。则取cosϕ=0.93，tanϕ=0.395。要是功率因数由0.794提高到0.93，低压侧应装设并联电容器的容量为：QC=P30(tanϕ1-tanϕ2)=2212.13(tanϕ1-tanϕ2)=785.31Kvar取补偿容量为QC=1000Kvar补偿后无功功率为Q30=1694.03-1000=694.03KVar选用型号为BKMJ0.4-50-3[2]的电容器。个数为=1000/50=20。补偿后变压器低压侧的视在计算负荷为：KVA变压器的功率损耗为：ΔPT=0.015S30=0.015¿2318.45KVA=34.78KWΔQT=0.06S30=0.06¿2318.45=139.1Kvar变电所高压侧的计算负荷为：45.23182^03.6942^13.2212P30(1)=2212.13KW+34.78KW=2246.91KWQ30(1)=694.03Kvar+139.1Kvar=833.13KvarKVA无功补偿后功率因数（最大负荷时）为：cosϕ,'＝＝0.94>0.9。这一功率因数满足规定（0.90）要求。B分区的功率因数为cosϕ=0.8.要是功率因数由0.8提高到0.93，低压侧应装设并联电容器的容量为：QC=P30(tanϕ1-tanϕ2)=97...
