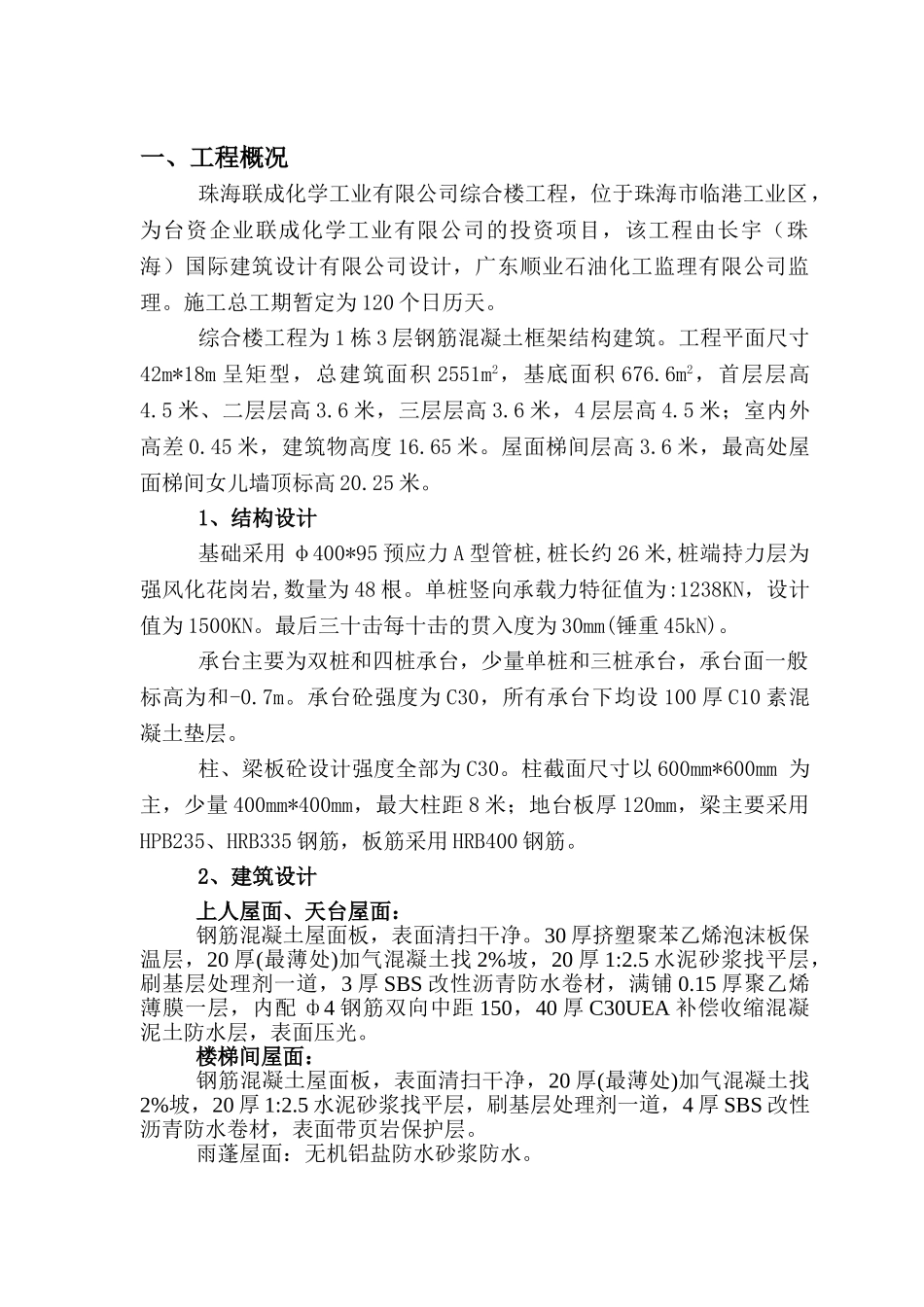

一、工程概况珠海联成化学工业有限公司综合楼工程，位于珠海市临港工业区，为台资企业联成化学工业有限公司的投资项目，该工程由长宇（珠海）国际建筑设计有限公司设计，广东顺业石油化工监理有限公司监理。施工总工期暂定为120个日历天。综合楼工程为1栋3层钢筋混凝土框架结构建筑。工程平面尺寸42m*18m呈矩型，总建筑面积2551m2，基底面积676.6m2，首层层高4.5米、二层层高3.6米，三层层高3.6米，4层层高4.5米；室内外高差0.45米，建筑物高度16.65米。屋面梯间层高3.6米，最高处屋面梯间女儿墙顶标高20.25米。1、结构设计基础采用φ400*95预应力A型管桩,桩长约26米,桩端持力层为强风化花岗岩,数量为48根。单桩竖向承载力特征值为:1238KN，设计值为1500KN。最后三十击每十击的贯入度为30mm(锤重45kN)。承台主要为双桩和四桩承台，少量单桩和三桩承台，承台面一般标高为和-0.7m。承台砼强度为C30，所有承台下均设100厚C10素混凝土垫层。柱、梁板砼设计强度全部为C30。柱截面尺寸以600mm*600mm为主，少量400mm*400mm，最大柱距8米；地台板厚120mm，梁主要采用HPB235、HRB335钢筋，板筋采用HRB400钢筋。2、建筑设计上人屋面、天台屋面：钢筋混凝土屋面板，表面清扫干净。30厚挤塑聚苯乙烯泡沫板保温层，20厚(最薄处)加气混凝土找2%坡，20厚1:2.5水泥砂浆找平层，刷基层处理剂一道，3厚SBS改性沥青防水卷材，满铺0.15厚聚乙烯薄膜一层，内配ф4钢筋双向中距150，40厚C30UEA补偿收缩混凝泥土防水层，表面压光。楼梯间屋面：钢筋混凝土屋面板，表面清扫干净，20厚(最薄处)加气混凝土找2%坡，20厚1:2.5水泥砂浆找平层，刷基层处理剂一道，4厚SBS改性沥青防水卷材，表面带页岩保护层。雨蓬屋面：无机铝盐防水砂浆防水。内墙1（除厕所外所有内墙）：15厚1:1:6水泥石灰砂浆找平层.5厚1:1:3水泥石灰砂浆过面，刮腻子两遍.骨浆底，面扫白色ICI乳胶漆.内墙饰面。内墙2（厕所）：15厚1:3水泥砂浆，刷素水泥浆一遍，4-5厚水泥膏镶贴4-5厚釉面砖，白水泥浆搽缝。地面1（大堂、住宅楼）：<100厚C15混凝土，下部素土夯实>，钢筋混凝土楼板20厚1:2.5水泥砂浆找平层，3-4厚水泥胶结合层8-10厚地砖，素水泥擦缝。楼地面2（厕所）：钢筋混凝土楼板，20厚1:2水泥沙浆找平，1.5厚聚氨酯防水涂料，面上撒黄沙，四周沿墙上翻400高，刷基层处理剂一遍.20厚1:2.5水泥沙浆保护层，400厚1:6水泥炉渣垫层，40厚C20细石混凝土，15厚水泥砂浆找坡层，15厚水泥砂浆找坡层贴防滑砖(300x300)，颜色另定。地面3（楼梯间楼）：钢筋混凝土楼梯板，20厚1:2.5水泥砂浆找平层，4厚水泥胶合层，贴耐磨梯级砖，颜色另定。顶棚1：钢筋混凝土板表面清扫干净.抹1～3mm厚水泥腻子。3～5天养护时间，期间适量进行湿水养护。抹1～2mm底层腻子。抹1mm面层腻子。顶棚2（厕所）：钢筋混凝土板表面清扫干净.7厚1:3水泥砂浆5厚1:2水泥砂浆刷ICI乳胶漆(或白灰水)两道。二、现场情况及施工平面布置（1）该工程场地内基本平整，水电已接驳至工地，临时道路畅通，符合“三通一平”要求，满足开工条件。（2）由于该工程位于新开发区内，场地开阔，因厂区内不布置临时生活区，故宿舍生活区布置在厂区边上，不妨碍厂区道路的施工。（3）施工现场各加工棚及砂石堆场、搅拌站布置在场地的西侧河西北侧，场地的施工平面布置是以尽量做到方便场内运输，减少材料的二次搬运；各材料的堆放，设备的布置一次到位，做到既方便生产，又能保证文明施工的要求。加工棚搭设、材料堆放、设备定位，详见施工平面布置图。（4）施工临时水电从业主提供的水源和电源接出，供水管采用φ75钢管，临时用电全部用水泥电线杆架空布置采用三相五线制,做到一机一闸。三、工程特点1、该工程为台商联成公司珠海厂区的后续项目，我们再一次得到业主对我司的支持与信任，对此，我司将继续发扬以往的优良传统，再次体现“优质，高效，守约，薄利，重誉”的施工宗旨，狠抓质量与工期，再吸取以前工程好的经验上更进一步，力争再创优良，以不负业主的期望。2、工程结构砼和钢筋用量不大，场地较小，不利于组织分段流水作业。3、该工程的土建施工，有各种形状尺寸的设备基础和大量...
