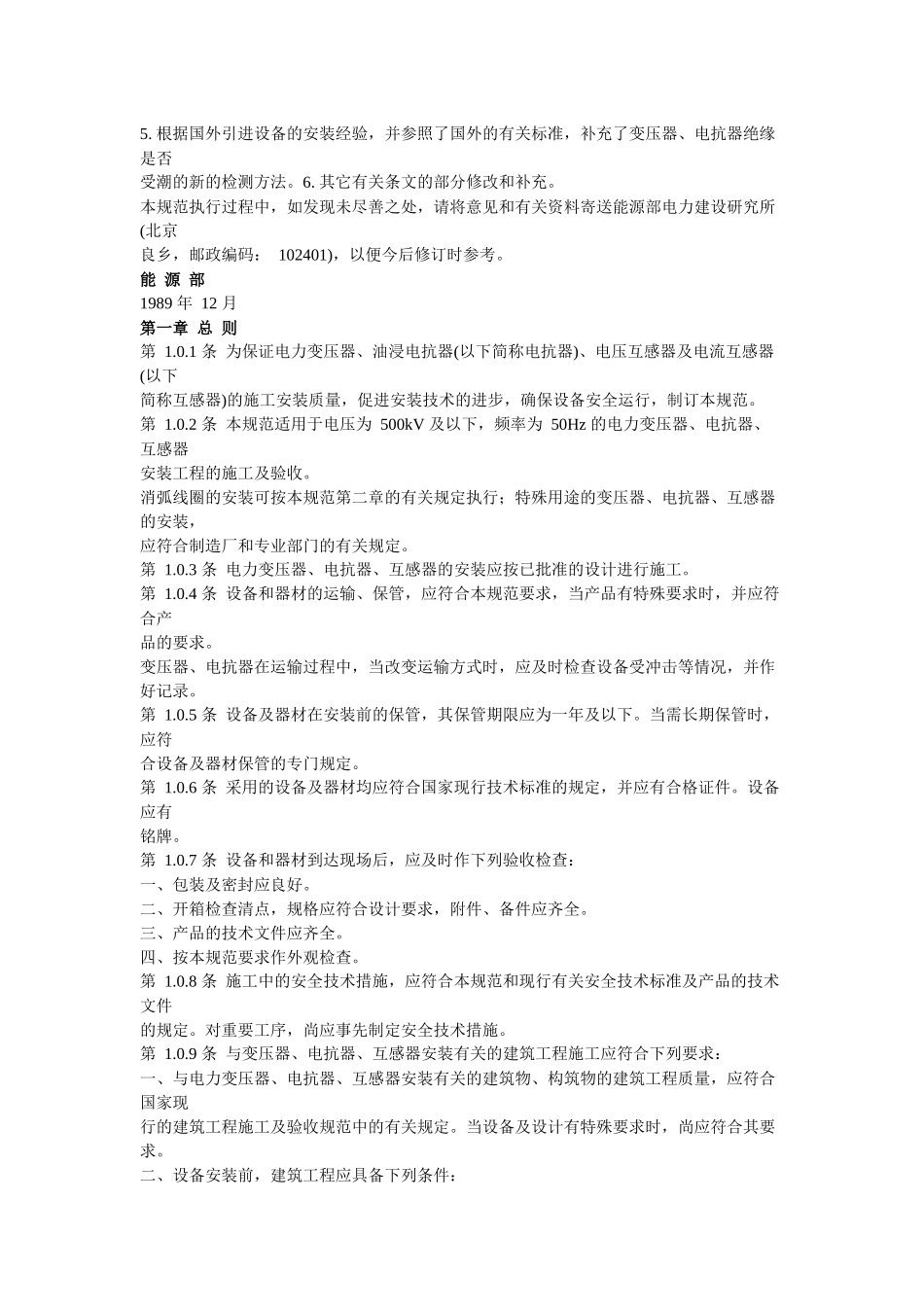

电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GBJ148－90主编部门：中华人民共和国原水利电力部批准部门：中华人民共和国建设部施行日期：1991年10月1日关于发布国家标准《电气装置安装工程高压电器施工及验收规范》等三项规范的通知(90)建标字第698号根据原国家计委计综[1986]2630号文的要求，由原水利电力部组织修订的《电气装置安装工程高压电器施工及验收规范》等三项规范，已经有关部门会审，现批准《电气装置安装工程高压电器施工及验收规范》GBJ147-90；《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-90；《电气装置安装工程母线装置施工及验收规范》GBJ149-90为国家标准。自1991年10月1日起施行。原国家标准《电气装置安装工程施工及验收规范》GBJ232-82中的高压电器篇，电力变压器、互感器篇，母线装置篇同时废止。该三项规范由能源部负责管理，其具体解释等工作，由能源部电力建设研究所负责。出版发行由建设部标准定额研究所负责组织。中华人民共和国建设部1990年12月30日修订说明本规范是根据原国家计委计综(1986)2630号文的要求，由原水利电力部负责主编，具体由能源部电力建设研究所会同有关单位共同编制而成。在修订过程中，规范组进行了广泛的调查研究，认真总结了原规范执行以来的经验，吸取了部分科研成果，广泛征求了全国有关单位的意见，最后由我部会同有关部门审查定稿。本规范共分三章和两个附录，这次修订的主要内容为：1.根据我国电力工业发展需要及实际情况，增加了电压等级为500kV的电力变压器、互感器的施工及验收的相关内容，使本规范的适用范围由330kV扩大到500kV及以下。2.由于油浸电抗器在330kV及500kV系统中大量采用，故将油浸电抗器的相关内容纳入本规范内。3.充实了对高电压、大容量变压器和油浸电抗器的有关要求，例如：运输过程中安装冲击记录仪，充气运输的设备在运输、保管过程中的气体补充和压力监视；排氮、注油后的静置、热油循环等。4.根据各地的反映及多年的实践经验，并参照了苏联的有关标准，将器身检查允许露空时间作了适当的修改，较以前的规定稍为灵活。5.根据国外引进设备的安装经验，并参照了国外的有关标准，补充了变压器、电抗器绝缘是否受潮的新的检测方法。6.其它有关条文的部分修改和补充。本规范执行过程中，如发现未尽善之处，请将意见和有关资料寄送能源部电力建设研究所(北京良乡，邮政编码：102401)，以便今后修订时参考。能源部1989年12月第一章总则第1.0.1条为保证电力变压器、油浸电抗器(以下简称电抗器)、电压互感器及电流互感器(以下简称互感器)的施工安装质量，促进安装技术的进步，确保设备安全运行，制订本规范。第1.0.2条本规范适用于电压为500kV及以下，频率为50Hz的电力变压器、电抗器、互感器安装工程的施工及验收。消弧线圈的安装可按本规范第二章的有关规定执行；特殊用途的变压器、电抗器、互感器的安装，应符合制造厂和专业部门的有关规定。第1.0.3条电力变压器、电抗器、互感器的安装应按已批准的设计进行施工。第1.0.4条设备和器材的运输、保管，应符合本规范要求，当产品有特殊要求时，并应符合产品的要求。变压器、电抗器在运输过程中，当改变运输方式时，应及时检查设备受冲击等情况，并作好记录。第1.0.5条设备及器材在安装前的保管，其保管期限应为一年及以下。当需长期保管时，应符合设备及器材保管的专门规定。第1.0.6条采用的设备及器材均应符合国家现行技术标准的规定，并应有合格证件。设备应有铭牌。第1.0.7条设备和器材到达现场后，应及时作下列验收检查：一、包装及密封应良好。二、开箱检查清点，规格应符合设计要求，附件、备件应齐全。三、产品的技术文件应齐全。四、按本规范要求作外观检查。第1.0.8条施工中的安全技术措施，应符合本规范和现行有关安全技术标准及产品的技术文件的规定。对重要工序，尚应事先制定安全技术措施。第1.0.9条与变压器、电抗器、互感器安装有关的建筑工程施工应符合下列要求：一、与电力变压器、电抗器、互感器安装有关的建筑物、构筑物的建筑工程质量，应符合国家现行的建筑工程施工及验收规范中的有关...
