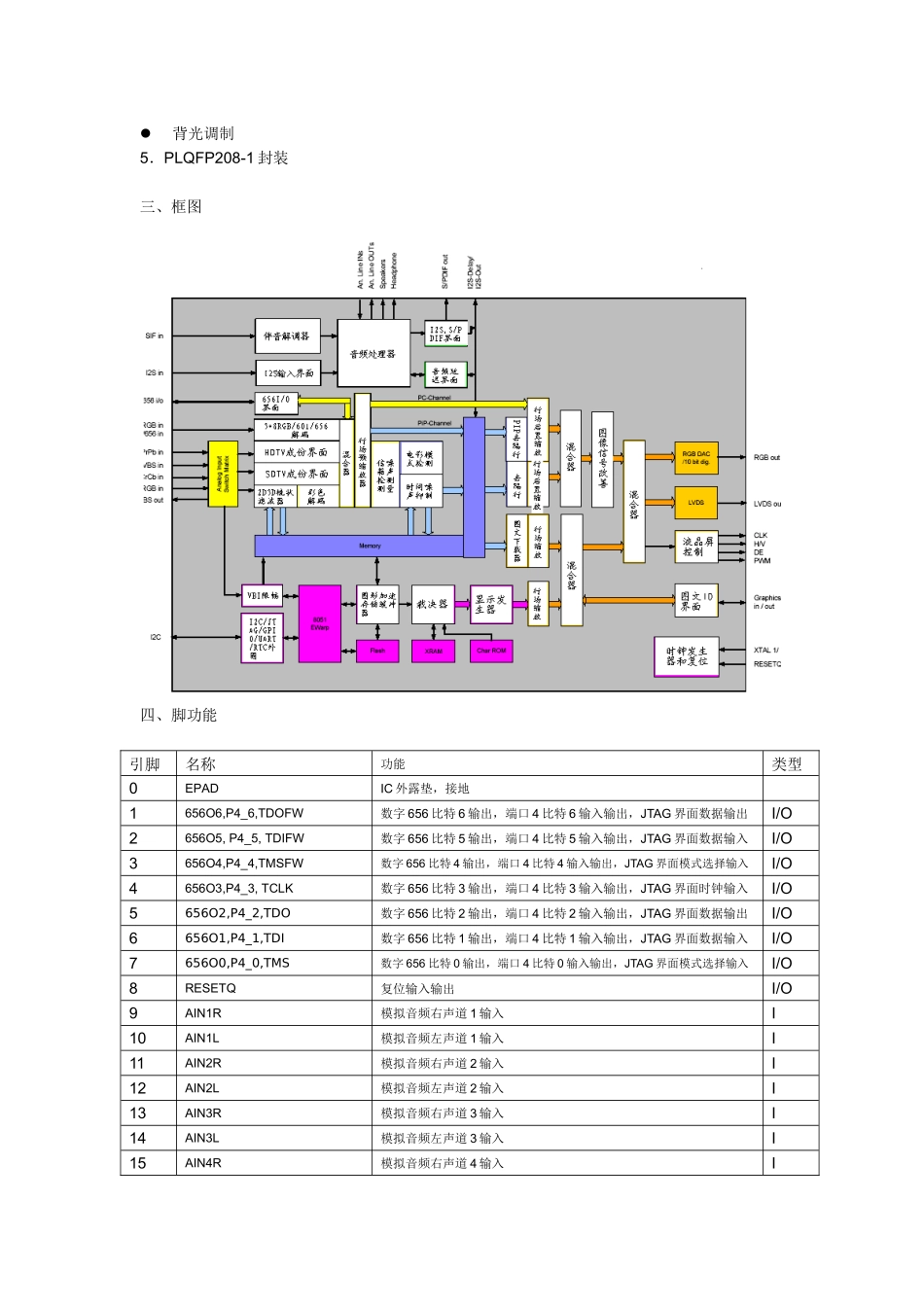

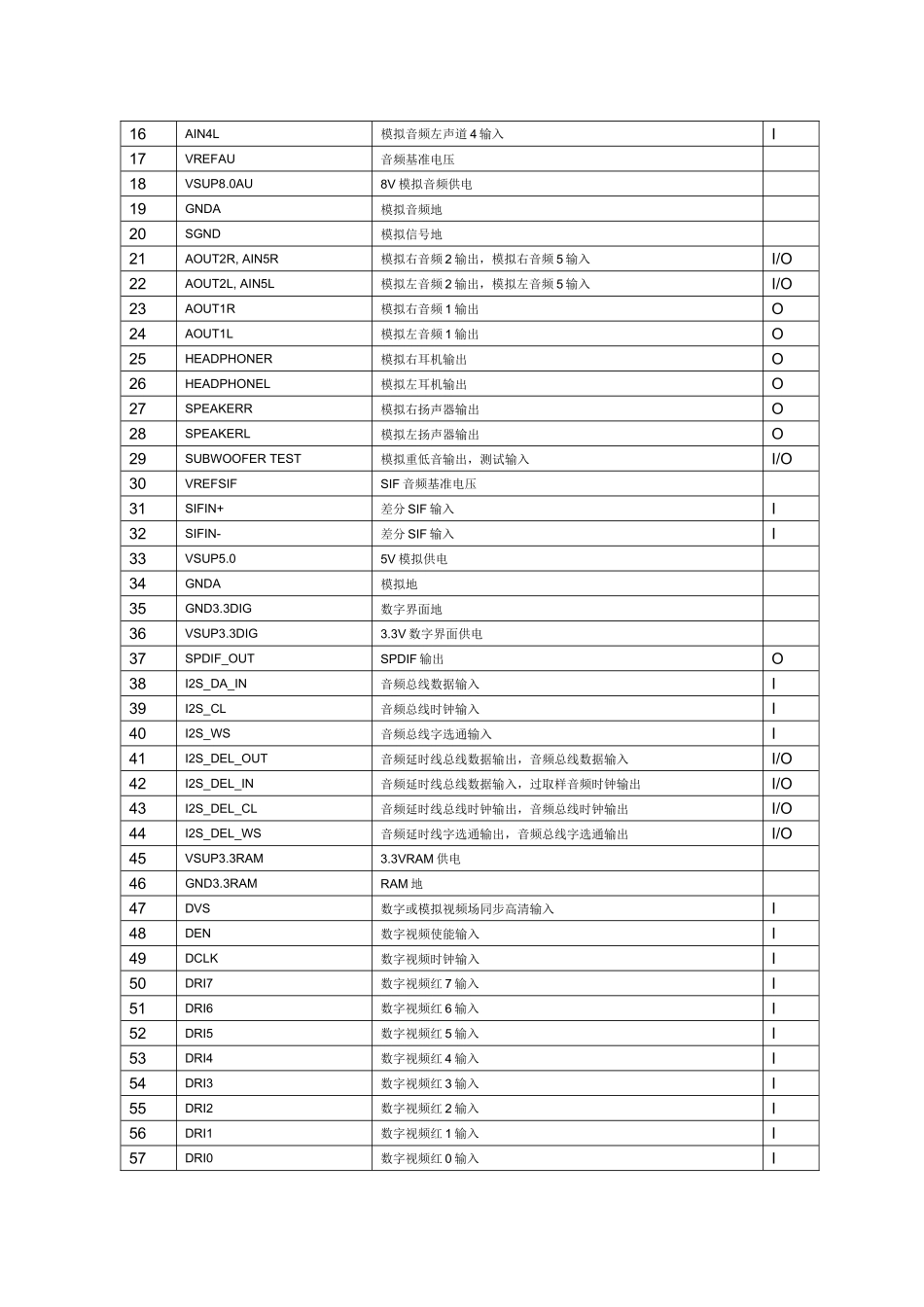

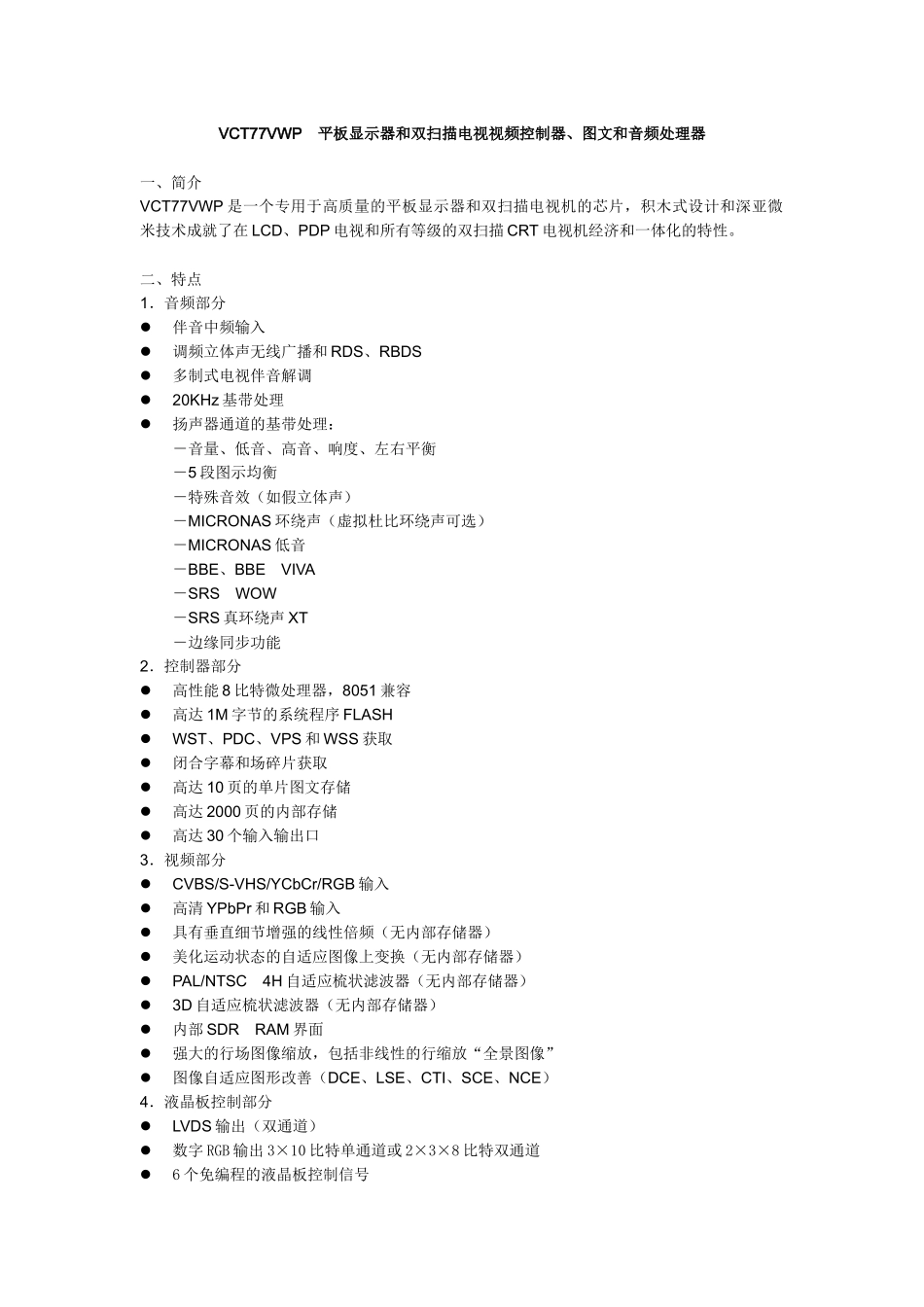

VCT77VWP平板显示器和双扫描电视视频控制器、图文和音频处理器一、简介VCT77VWP是一个专用于高质量的平板显示器和双扫描电视机的芯片，积木式设计和深亚微米技术成就了在LCD、PDP电视和所有等级的双扫描CRT电视机经济和一体化的特性。二、特点1．音频部分伴音中频输入调频立体声无线广播和RDS、RBDS多制式电视伴音解调20KHz基带处理扬声器通道的基带处理：－音量、低音、高音、响度、左右平衡－5段图示均衡－特殊音效（如假立体声）－MICRONAS环绕声（虚拟杜比环绕声可选）－MICRONAS低音－BBE、BBEVIVA－SRSWOW－SRS真环绕声XT－边缘同步功能2．控制器部分高性能8比特微处理器，8051兼容高达1M字节的系统程序FLASHWST、PDC、VPS和WSS获取闭合字幕和场碎片获取高达10页的单片图文存储高达2000页的内部存储高达30个输入输出口3．视频部分CVBS/S-VHS/YCbCr/RGB输入高清YPbPr和RGB输入具有垂直细节增强的线性倍频（无内部存储器）美化运动状态的自适应图像上变换（无内部存储器）PAL/NTSC4H自适应梳状滤波器（无内部存储器）3D自适应梳状滤波器（无内部存储器）内部SDRRAM界面强大的行场图像缩放，包括非线性的行缩放“全景图像”图像自适应图形改善（DCE、LSE、CTI、SCE、NCE）4．液晶板控制部分LVDS输出（双通道）数字RGB输出3×10比特单通道或2×3×8比特双通道6个免编程的液晶板控制信号背光调制5．PLQFP208-1封装三、框图四、脚功能引脚名称功能类型0EPADIC外露垫，接地1656O6,P4_6,TDOFW数字656比特6输出，端口4比特6输入输出，JTAG界面数据输出I/O2656O5,P4_5,TDIFW数字656比特5输出，端口4比特5输入输出，JTAG界面数据输入I/O3656O4,P4_4,TMSFW数字656比特4输出，端口4比特4输入输出，JTAG界面模式选择输入I/O4656O3,P4_3,TCLK数字656比特3输出，端口4比特3输入输出，JTAG界面时钟输入I/O5656O2,P4_2,TDO数字656比特2输出，端口4比特2输入输出，JTAG界面数据输出I/O6656O1,P4_1,TDI数字656比特1输出，端口4比特1输入输出，JTAG界面数据输入I/O7656O0,P4_0,TMS数字656比特0输出，端口4比特0输入输出，JTAG界面模式选择输入I/O8RESETQ复位输入输出I/O9AIN1R模拟音频右声道1输入I10AIN1L模拟音频左声道1输入I11AIN2R模拟音频右声道2输入I12AIN2L模拟音频左声道2输入I13AIN3R模拟音频右声道3输入I14AIN3L模拟音频左声道3输入I15AIN4R模拟音频右声道4输入I16AIN4L模拟音频左声道4输入I17VREFAU音频基准电压18VSUP8.0AU8V模拟音频供电19GNDA模拟音频地20SGND模拟信号地21AOUT2R,AIN5R模拟右音频2输出，模拟右音频5输入I/O22AOUT2L,AIN5L模拟左音频2输出，模拟左音频5输入I/O23AOUT1R模拟右音频1输出O24AOUT1L模拟左音频1输出O25HEADPHONER模拟右耳机输出O26HEADPHONEL模拟左耳机输出O27SPEAKERR模拟右扬声器输出O28SPEAKERL模拟左扬声器输出O29SUBWOOFERTEST模拟重低音输出，测试输入I/O30VREFSIFSIF音频基准电压31SIFIN+差分SIF输入I32SIFIN-差分SIF输入I33VSUP5.05V模拟供电34GNDA模拟地35GND3.3DIG数字界面地36VSUP3.3DIG3.3V数字界面供电37SPDIF_OUTSPDIF输出O38I2S_DA_IN音频总线数据输入I39I2S_CL音频总线时钟输入I40I2S_WS音频总线字选通输入I41I2S_DEL_OUT音频延时线总线数据输出，音频总线数据输入I/O42I2S_DEL_IN音频延时线总线数据输入，过取样音频时钟输出I/O43I2S_DEL_CL音频延时线总线时钟输出，音频总线时钟输出I/O44I2S_DEL_WS音频延时线字选通输出，音频总线字选通输出I/O45VSUP3.3RAM3.3VRAM供电46GND3.3RAMRAM地47DVS数字或模拟视频场同步高清输入I48DEN数字视频使能输入I49DCLK数字视频时钟输入I50DRI7数字视频红7输入I51DRI6数字视频红6输入I52DRI5数字视频红5输入I53DRI4数字视频红4输入I54DRI3数字视频红3输入I55DRI2数字视频红2输入I56DRI1数字视频红1输入I57DRI0数字视频红0输入I58DGI7数字视频绿7输入I59DGI6数字视频绿6输入I60DGI5数字视频绿5输入I61DGI4数字视频绿4输入I62DGI3数字视频绿3输入I63DGI2数字视频绿2输入I64DGI1数字视频绿1输入I65DGI0数字视频绿0输入I66DBI7数字视频蓝7输入I67DBI6数...
