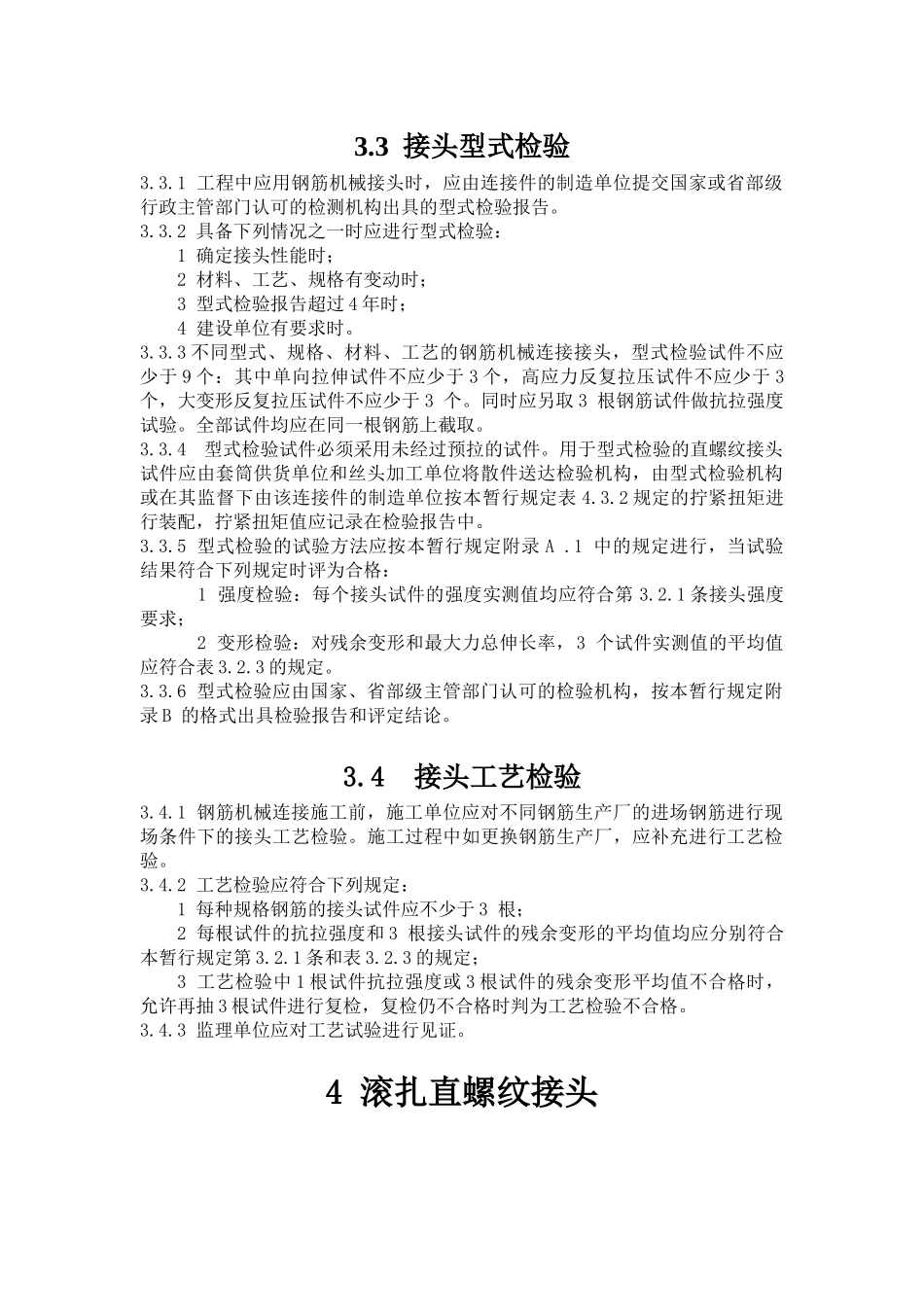

3.3接头型式检验3.3.1工程中应用钢筋机械接头时，应由连接件的制造单位提交国家或省部级行政主管部门认可的检测机构出具的型式检验报告。3.3.2具备下列情况之一时应进行型式检验：1确定接头性能时；2材料、工艺、规格有变动时；3型式检验报告超过4年时；4建设单位有要求时。3.3.3不同型式、规格、材料、工艺的钢筋机械连接接头，型式检验试件不应少于9个：其中单向拉伸试件不应少于3个，高应力反复拉压试件不应少于3个，大变形反复拉压试件不应少于3个。同时应另取3根钢筋试件做抗拉强度试验。全部试件均应在同一根钢筋上截取。3.3.4型式检验试件必须采用未经过预拉的试件。用于型式检验的直螺纹接头试件应由套筒供货单位和丝头加工单位将散件送达检验机构，由型式检验机构或在其监督下由该连接件的制造单位按本暂行规定表4.3.2规定的拧紧扭矩进行装配，拧紧扭矩值应记录在检验报告中。3.3.5型式检验的试验方法应按本暂行规定附录A.1中的规定进行，当试验结果符合下列规定时评为合格：1强度检验：每个接头试件的强度实测值均应符合第3.2.1条接头强度要求；2变形检验：对残余变形和最大力总伸长率，3个试件实测值的平均值应符合表3.2.3的规定。3.3.6型式检验应由国家、省部级主管部门认可的检验机构，按本暂行规定附录B的格式出具检验报告和评定结论。3.4接头工艺检验3.4.1钢筋机械连接施工前，施工单位应对不同钢筋生产厂的进场钢筋进行现场条件下的接头工艺检验。施工过程中如更换钢筋生产厂，应补充进行工艺检验。3.4.2工艺检验应符合下列规定：1每种规格钢筋的接头试件应不少于3根；2每根试件的抗拉强度和3根接头试件的残余变形的平均值均应分别符合本暂行规定第3.2.1条和表3.2.3的规定；3工艺检验中1根试件抗拉强度或3根试件的残余变形平均值不合格时，允许再抽3根试件进行复检，复检仍不合格时判为工艺检验不合格。3.4.3监理单位应对工艺试验进行见证。4滚扎直螺纹接头4.1套筒4.1.1套筒及锁母应选用性能不低于45号的优质碳素结构钢、低合金高强度结构钢，以及其他经型式检验确认符合现行标准的钢材。制造单位应提供钢材质量保证书。4.1.2套筒与锁母的制造应符合下列规定：1套筒与锁母应按照产品设计图纸制造。2套筒与锁母的重要尺寸（外径、长度）和螺纹牙型及精度应经检验合格。套筒内螺纹尺寸应按（普通螺纹基本尺寸》(GB/T196）确定；螺纹中径公差应满足《普通螺纹公差》(GB/T197）中6H级精度要求。3套筒装箱时应有保护端盖，套筒与锁母内不得混入杂物。4.1.3套简与锁母的质量应符合下列规定：1套筒的直径和壁厚应符合技术文件要求。2螺纹牙型应完整，套筒与锁母表面不得有裂纹，表面及内螺纹不得有锈蚀及其他肉眼可见的缺陷。3内螺纹用专用螺纹塞通规检验，其塞通规应能顺利旋人，塞止规旋人，塞止规旋人长度不得超过3P。4.1.4套筒与锁母的标志应符合下列规定：1套筒上应有生产厂家标志。2套筒的保护盖上应有被连接钢筋规格的标志。4.1.5套筒与螺母的包装应符合下列规定：1套筒及锁母出厂包装上应标明产品的名称、规格、型号、数最、制造日期、产品批号．、生产厂家。2包装内必须附有产品合格证。产品合格证包括以下内容：型号、规格；适用钢筋的品种；连接接头的性能等级；产品批号；检验日期；质检合格签章；厂家名称、地址、电话；当有特殊要求时应表明相应的检验内容及指标。4.1.6套筒与锁母的运输及储存应符合以下规定：1套筒与锁母在运输过程中应妥善保护，避免雨淋、沾污或损伤。2套筒与锁母应按规格分类码放整齐。4.2丝头加工4.2.1钢筋丝头螺纹滚轧加工工艺流程如图4.2.1所示。图4.2.1丝头螺纹滚扎加工工艺流程图1钢筋下料前，应检查钢筋待加工的端部是否有弯曲，出现弯曲时应调直。钢筋下料时，宜采用砂轮机切平，严禁采用气割或热加工方法。钢筋端面应平整并与钢筋轴线垂直，不得有马蹄形或扭曲。2滚轧螺纹加工用滚丝机类型、加工速度、环境温度、电源电压波动范围等现场工作条件应符合技术文件要求。使用的限位挡铁型号应与钢筋规格相同。3加工人员应逐个对丝头外观、外形和螺纹尺寸进行枪查。4用专用的钢筋丝头保护帽或连接套筒将加工后的丝头进行保护，防止...
