电力电子技术及电机控制实验装置实验指导书VIP专享VIP免费

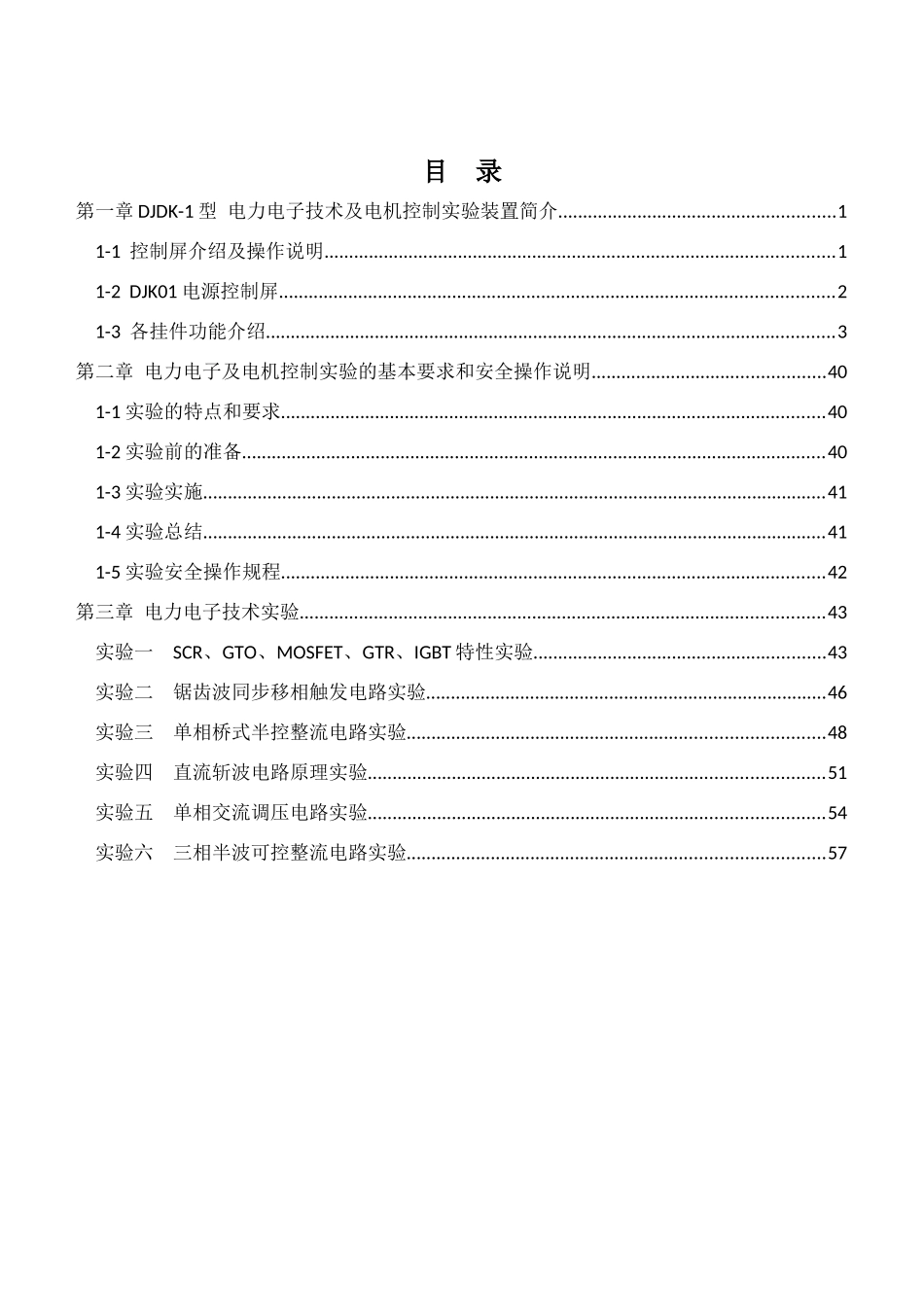

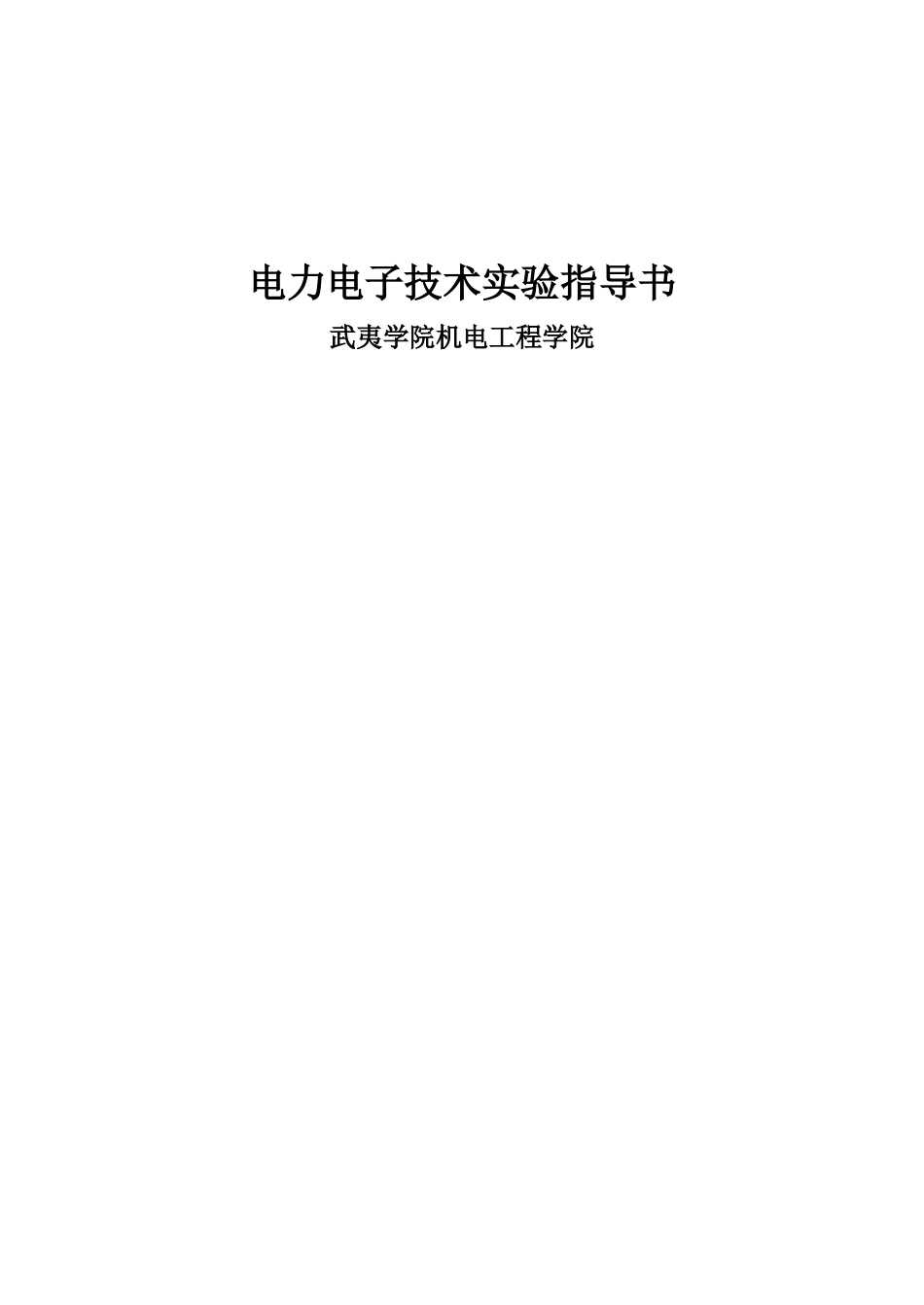

电力电子技术实验指导书武夷学院机电工程学院目录第一章DJDK-1型电力电子技术及电机控制实验装置简介........................................................11-1控制屏介绍及操作说明.......................................................................................................11-2DJK01电源控制屏................................................................................................................21-3各挂件功能介绍...................................................................................................................3第二章电力电子及电机控制实验的基本要求和安全操作说明...............................................401-1实验的特点和要求..............................................................................................................401-2实验前的准备......................................................................................................................401-3实验实施..............................................................................................................................411-4实验总结..............................................................................................................................411-5实验安全操作规程..............................................................................................................42第三章电力电子技术实验..........................................................................................................43实验一SCR、GTO、MOSFET、GTR、IGBT特性实验...........................................................43实验二锯齿波同步移相触发电路实验.................................................................................46实验三单相桥式半控整流电路实验....................................................................................48实验四直流斩波电路原理实验............................................................................................51实验五单相交流调压电路实验............................................................................................54实验六三相半波可控整流电路实验....................................................................................57第一章DJDK-1型电力电子技术及电机控制实验装置简介1-1控制屏介绍及操作说明一、特点(1)实验装置采用挂件结构，可根据不同实验内容进行自由组合，故结构紧凑、使用方便、功能齐全、综合性能好，能在一套装置上完成《电力电子技术》、《自动控制系统》、《直流调速系统》、《交流调速系统》、《电机控制》及《控制理论》等课程所开设的主要实验项目。(2)实验装置占地面积小，节约实验室用地，无需设置电源控制屏、电缆沟、水泥墩等，可减少基建投资；实验装置只需三相四线的电源即可投入使用，实验室建设周期短、见效快。(3)实验机组容量小，耗电小，配置齐全；装置使用的电机经过特殊设计,其参数特性能模拟3KW左右的通用实验机组。(4)装置布局合理，外形美观，面板示意图明确、清晰、直观；实验连接线采用强、弱电分开的手枪式插头，两者不能互插，避免强电接入弱电设备，造成该设备损坏；电路连接方式安全、可靠、迅速、简便；除电源控制屏和挂件外，还设置有实验桌，桌面上可放置机组、示波器等实验仪器，操作舒适、方便。电机采用导轨式安装，更换机组简捷、方便；实验台底部安装有轮子和不锈钢固定调节机构，便于移动和固定。(5)控制屏供电采用三相隔离变压器隔离，设有电压型漏电保护装置和电流型漏电保护装置，切实有效保护操作者的人身安全，为开放性的实验室创造了前提条件。(6)挂件面板分为三种接线孔，强电、弱电及波形观测孔，三者有明显的区别，不能互插。(7)实验线路选...
