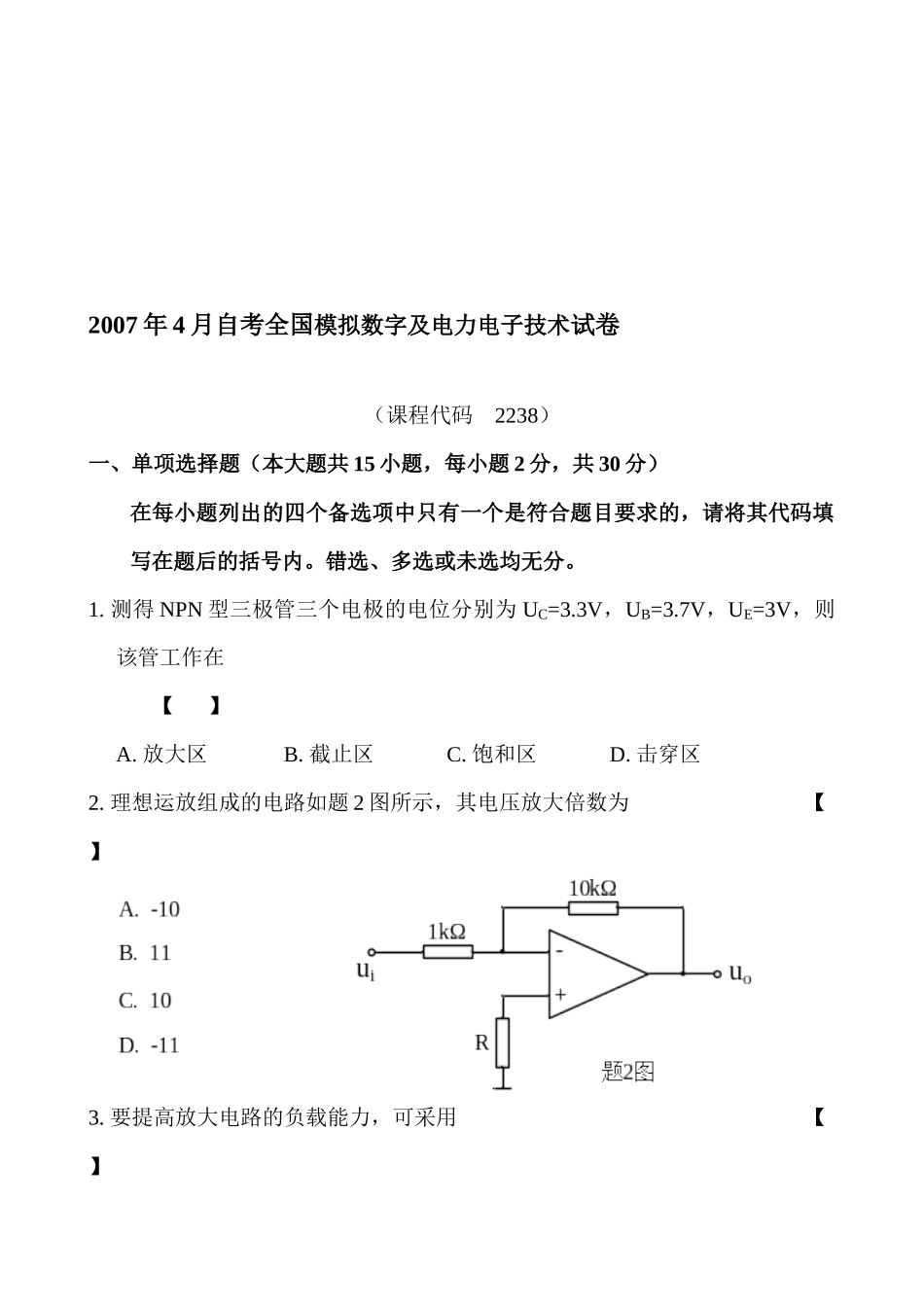

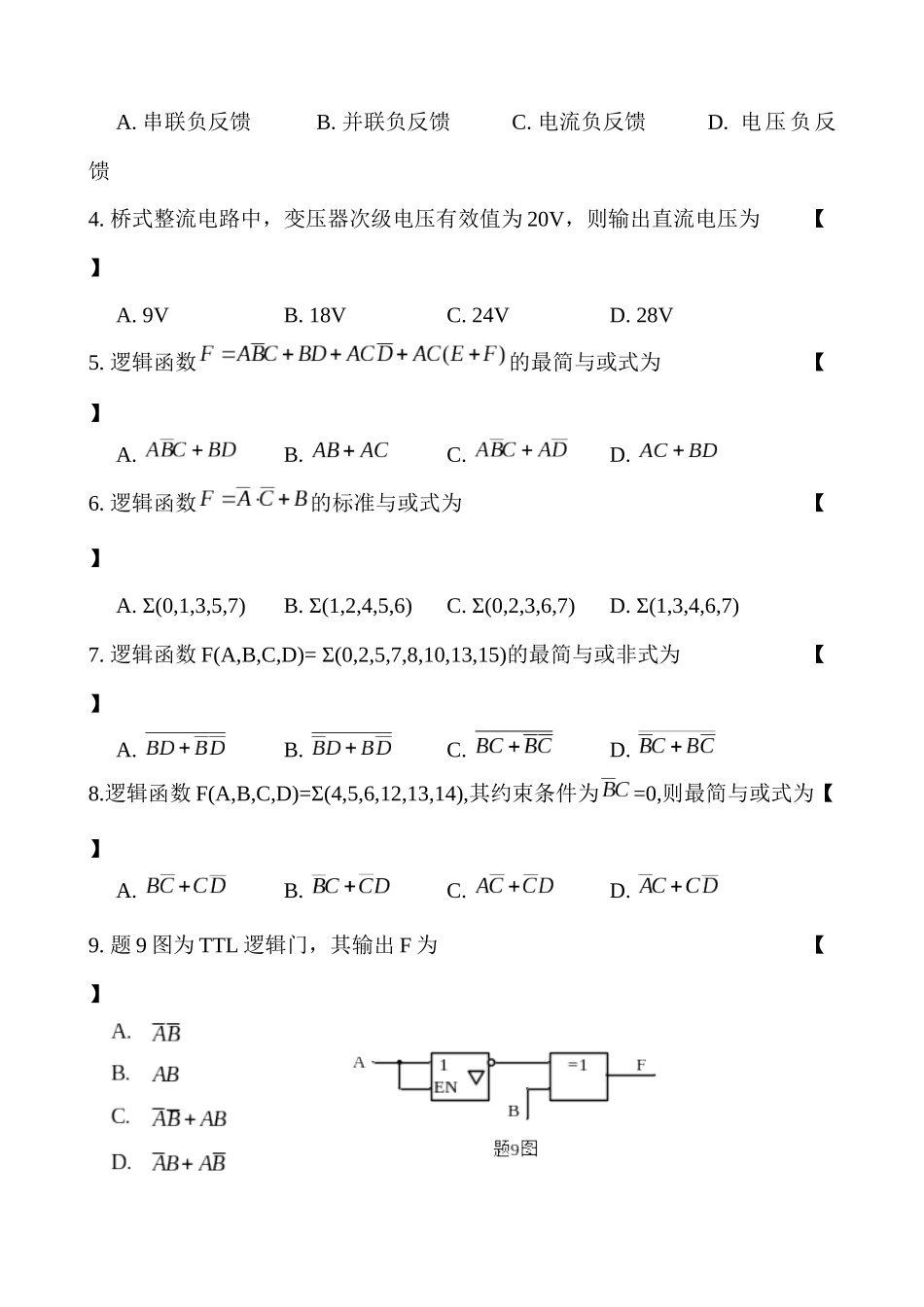

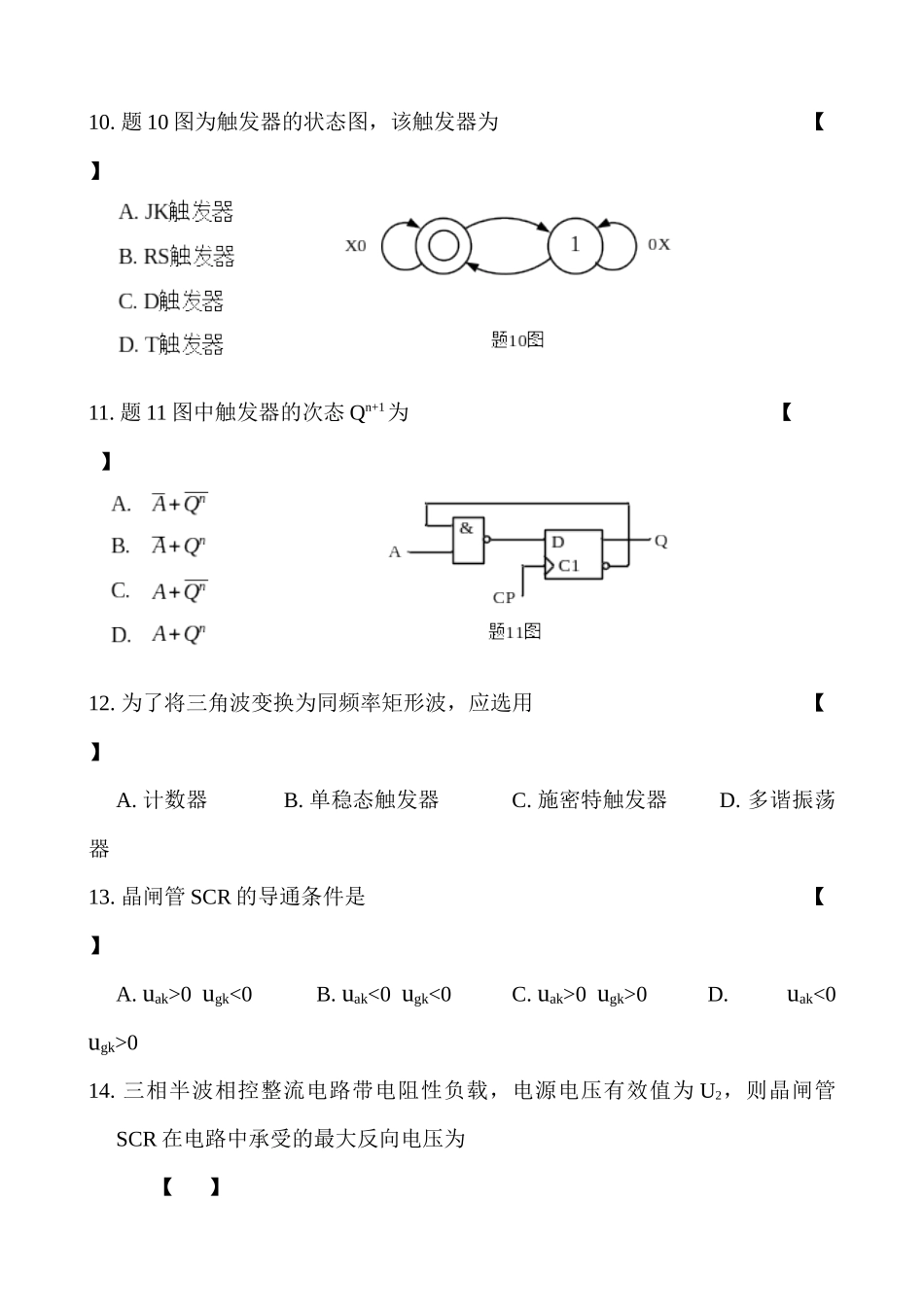

2007年4月自考全国模拟数字及电力电子技术试卷（课程代码2238）一、单项选择题（本大题共15小题，每小题2分，共30分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。1.测得NPN型三极管三个电极的电位分别为UC=3.3V，UB=3.7V，UE=3V，则该管工作在【】A.放大区B.截止区C.饱和区D.击穿区2.理想运放组成的电路如题2图所示，其电压放大倍数为【】3.要提高放大电路的负载能力，可采用【】A.串联负反馈B.并联负反馈C.电流负反馈D.电压负反馈4.桥式整流电路中，变压器次级电压有效值为20V，则输出直流电压为【】A.9VB.18VC.24VD.28V5.逻辑函数的最简与或式为【】A.B.C.D.6.逻辑函数的标准与或式为【】A.Σ(0,1,3,5,7)B.Σ(1,2,4,5,6)C.Σ(0,2,3,6,7)D.Σ(1,3,4,6,7)7.逻辑函数F(A,B,C,D)=Σ(0,2,5,7,8,10,13,15)的最简与或非式为【】A.B.C.D.8.逻辑函数F(A,B,C,D)=Σ(4,5,6,12,13,14),其约束条件为=0,则最简与或式为【】A.B.C.D.9.题9图为TTL逻辑门，其输出F为【】10.题10图为触发器的状态图，该触发器为【】11.题11图中触发器的次态Qn+1为【】12.为了将三角波变换为同频率矩形波，应选用【】A.计数器B.单稳态触发器C.施密特触发器D.多谐振荡器13.晶闸管SCR的导通条件是【】A.uak>0ugk<0B.uak<0ugk<0C.uak>0ugk>0D.uak<0ugk>014.三相半波相控整流电路带电阻性负载，电源电压有效值为U2，则晶闸管SCR在电路中承受的最大反向电压为【】A.B.C.D.15.将固定的直流电压变成可调的直流电压为【】A.整流B.斩波C.变频D.逆变二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。错填、不填均无分。16.放大电路的静态工作点设置不合适，易产生失真。17.长尾式差动放大电路中，发射极电阻Re越大，抑制信号的能力越强。18.与八进制(573)8相等的十六进制数为。19.十进制数(195)10转换成余3BCD码为。20.题20图所示TTL电路中，F=。21.单稳态触发器具有一个稳态和一个。22.为保护晶闸管SCR安全可靠工作，要进行过电压及保护。23.逆变器按输出电压的调节方式分为脉冲幅值调制（PAM）及调制。24.对各类晶闸管变换器，常采用的换流方式有电源换流、负载换流及换流。25.将直流电变为频率、电压可调的交流电称为。三、分析计算题（本大题共8小题，每小题5分，共40分）26.放大电路如题26图所示。已知VCC=12V，RC=5.1kΩ，Rb=400kΩ，RL=2kΩ,三极管β=40，rbb'=300kΩ。（1）估算静态工作点IBQ、ICQ及UCEQ；（2）计算电压放大倍数Au。27.电压比较器电路如题27图所示，稳压二极管的稳定电压UZ=6V，其正向压降可以忽略。（1）计算电路的阈值电压+UT和–UT；（2）画出该电路的电压传输特性。28.分析题28图所示逻辑电路的逻辑功能。要求写出输出逻辑式、列写真值表。说明逻辑功能。29.题29（a）图中CP的波形如题29（b）图所示。（1）写出触发器的状态方程；（2）在题29（b）图中画出Q、P1及P2的波形。设触发器的起始状态为0。30.分析题30图所示时序电路。要求写出各触发器的状态方程，画出X=1时的状态图（按Q2Q1排列），并说明X=1时的逻辑功能。31.题31图所示电路中，74161为同步4位二进制加计数器，为异步清零端，为同步置数端。（1）画出题31（a）图所示电路的状态转换图，指出为几进制计数器？（2）指出题31（b）图为几进制计数器？32.题32图所示单相半波可控整流电路带电阻性负载。（1）绘出α=30°时ugk、ud、id的波形；（2）Ud在0~udmax间变化α的移相范围。33.题33图所示单相桥式全控整流电路，工作在逆变状态。（1）在题33图中标出Ud及ED极性；（2）写出逆变状态Ud及ED值的关系式；（3）写出β值变化范围；（4）何谓逆变颠覆？（5）绘出β=30°的ud波形。四、设计题（本大题共4小题，每小题5分，共20分）34.设计一桥式整流电容滤波电路。给定条件：变压器次级电压有效值为10V，负载RL=12Ω。（1）画出电路图；（2）计算二极管的正向平均电流及最高反向电压URM。35.设ABC表示三位二进制数N，若N为奇数且大于2时输出F为“1”，否则F为“0”。试用最少的与非门实现该逻辑电路。要求列出真值表、写出最简输出逻辑式...
