热电设备安装工程施工组织总设计(DOC161页)VIP专享VIP免费

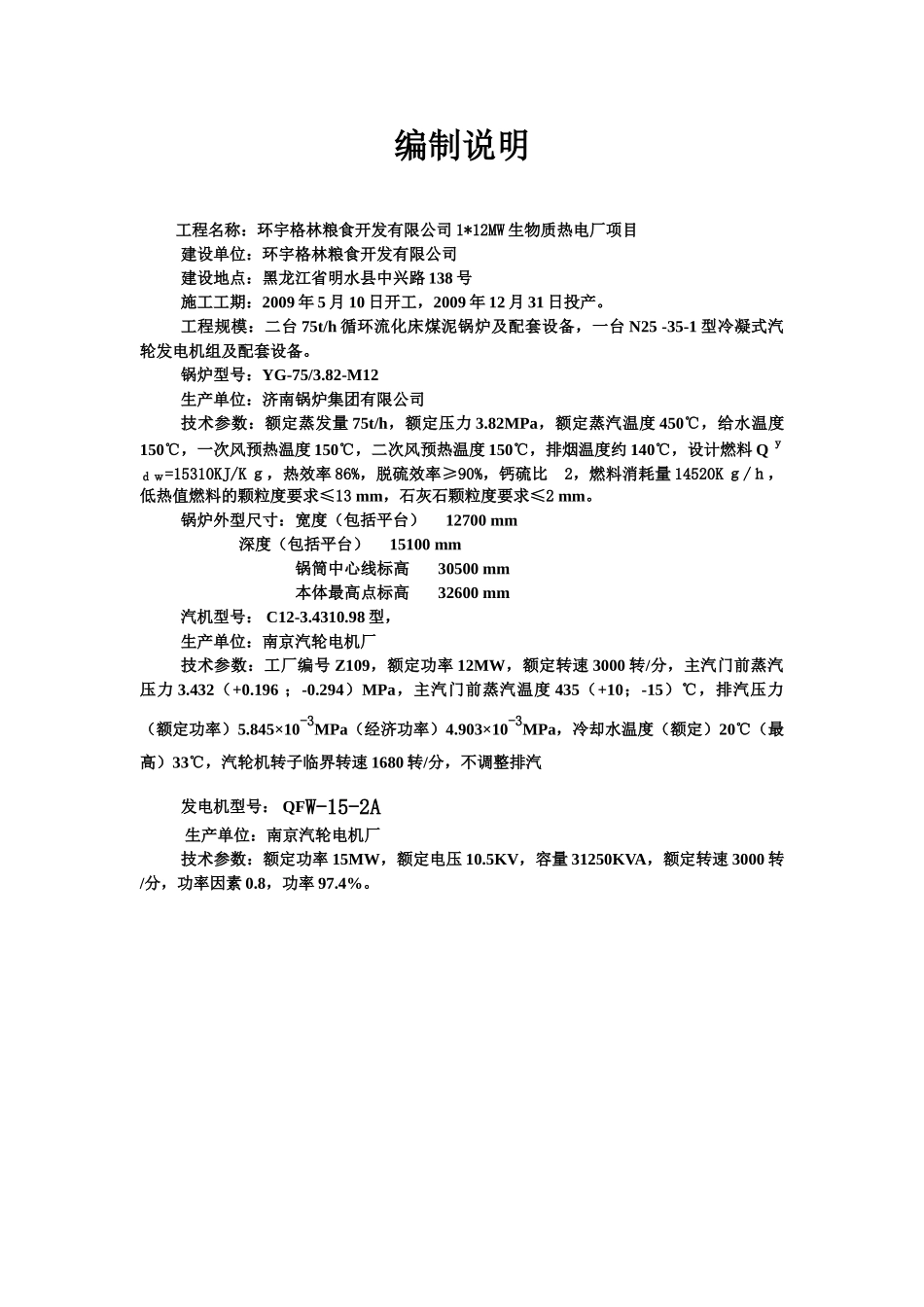

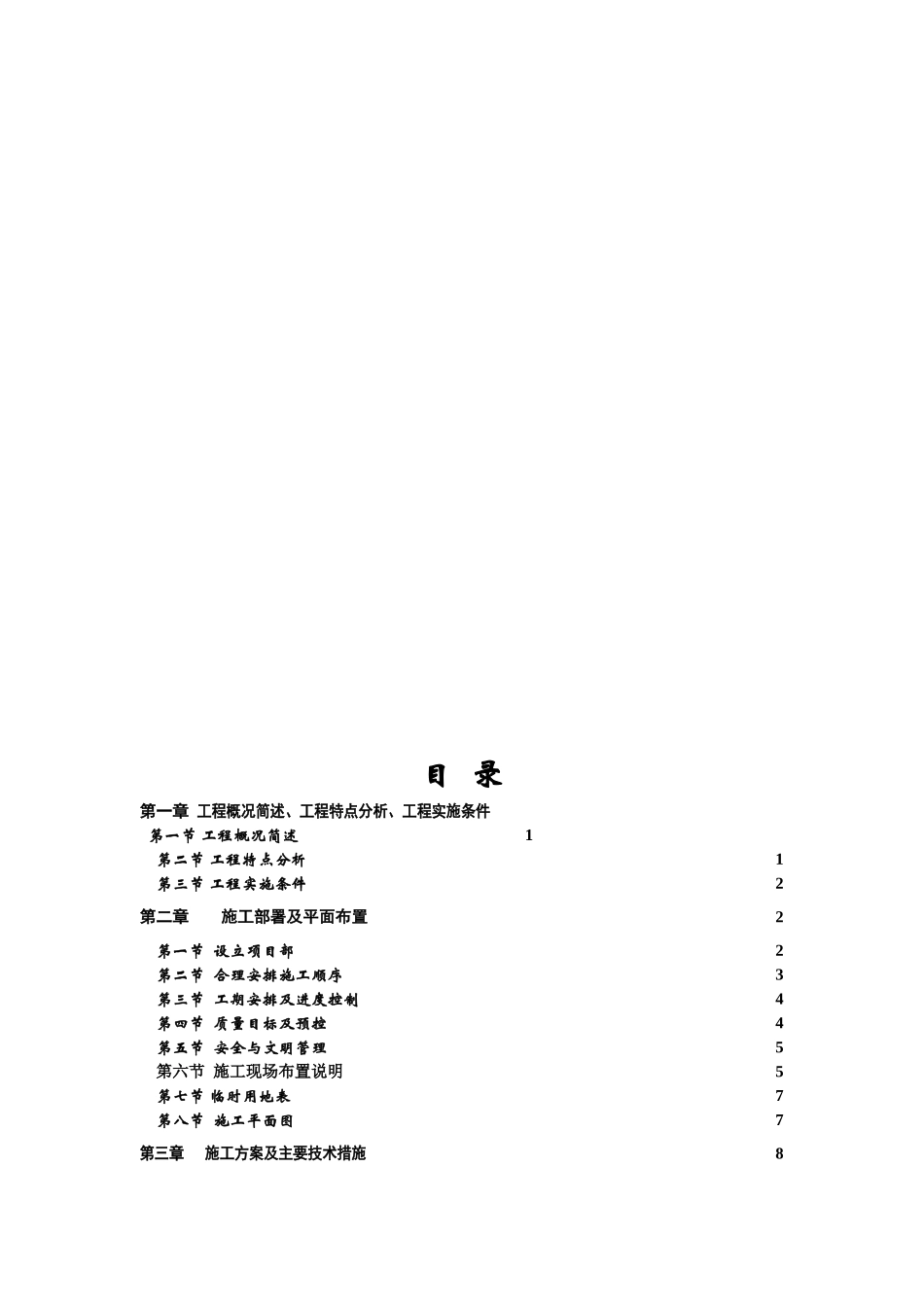

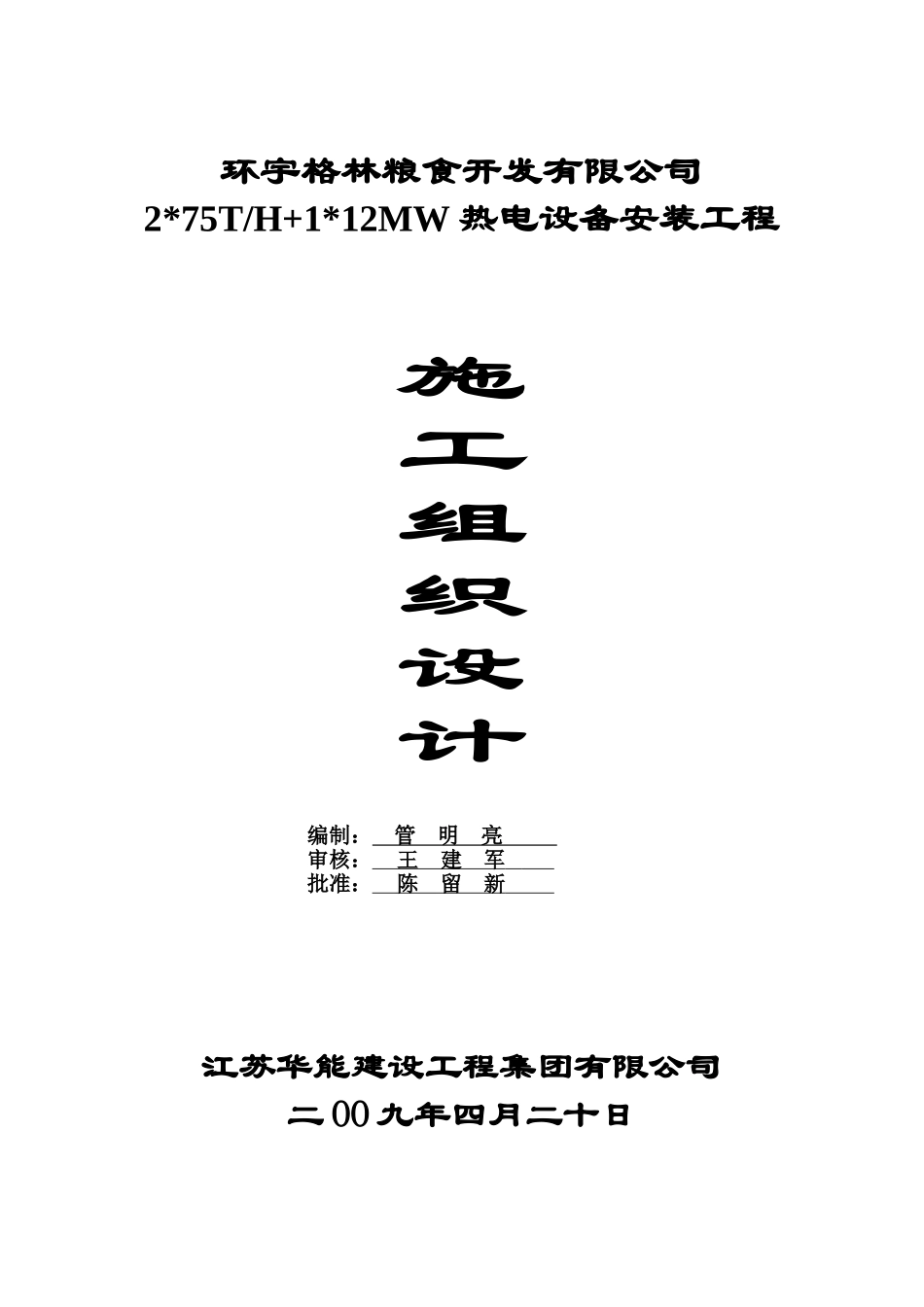

环宇格林粮食开发有限公司2*75T/H+1*12MW热电设备安装工程施工组织设计编制：管明亮审核：王建军批准：陈留新江苏华能建设工程集团有限公司二OO九年四月二十日编制说明工程名称：环宇格林粮食开发有限公司1*12MW生物质热电厂项目建设单位：环宇格林粮食开发有限公司建设地点：黑龙江省明水县中兴路138号施工工期：2009年5月10日开工，2009年12月31日投产。工程规模：二台75t/h循环流化床煤泥锅炉及配套设备，一台N25-35-1型冷凝式汽轮发电机组及配套设备。锅炉型号：YG-75/3.82-M12生产单位：济南锅炉集团有限公司技术参数：额定蒸发量75t/h，额定压力3.82MPa，额定蒸汽温度450℃，给水温度150℃，一次风预热温度150℃，二次风预热温度150℃，排烟温度约140℃，设计燃料Qｙｄｗ=15310KJ/Kｇ，热效率86%，脱硫效率≥90%，钙硫比2，燃料消耗量14520Kｇ/ｈ，低热值燃料的颗粒度要求≤13mm，石灰石颗粒度要求≤2mm。锅炉外型尺寸：宽度（包括平台）12700mm深度（包括平台）15100mm锅筒中心线标高30500mm本体最高点标高32600mm汽机型号：C12-3.4310.98型，生产单位：南京汽轮电机厂技术参数：工厂编号Z109，额定功率12MW，额定转速3000转/分，主汽门前蒸汽压力3.432（+0.196；-0.294）MPa，主汽门前蒸汽温度435（+10；-15）℃，排汽压力（额定功率）5.845×10-3MPa（经济功率）4.903×10-3MPa，冷却水温度（额定）20℃（最高）33℃，汽轮机转子临界转速1680转/分，不调整排汽发电机型号：QFW-15-2A生产单位：南京汽轮电机厂技术参数：额定功率15MW，额定电压10.5KV，容量31250KVA，额定转速3000转/分，功率因素0.8，功率97.4%。目录第一章工程概况简述、工程特点分析、工程实施条件第一节工程概况简述1第二节工程特点分析1第三节工程实施条件2第二章施工部署及平面布置2第一节设立项目部2第二节合理安排施工顺序3第三节工期安排及进度控制4第四节质量目标及预控4第五节安全与文明管理5第六节施工现场布置说明5第七节临时用地表7第八节施工平面图7第三章施工方案及主要技术措施8第一节75T/H锅炉安装方案8第二节75T/H锅炉焊接方案31第三节汽轮发电机组安装工艺36第四节电气安装方案66第五节热控安装方案79第六节试运组织计划方案88第四章施工工期、进度计划及保证措施90第一节施工工期90第二节里程碑进度计划90第三节施工综合进度计划92第四节工期保证的措施98第五章质量目标及保证措施103第一节质量目标103第二节质量管理体系及主要职责104第三节质量管理的措施111第四节质量管理及检验的标准执行的主要质量标准、规范114第五节质量保证技术措施116第六节质量保证计划大纲119第六章项目班子组成情况125第一节施工现场的组织管理制度125第二节组织机构图126第七章127施工机械配备128第一节用于本工程施工设备128第二节用于本工程检测设备、仪器130第八章安全生产与文明施工措施132第一节安全施工目标132第二节安全施工文明施工体系图132第三节安全管理记录133第四节安全技术措施134第五节文明施工保证措施143第九章扬尘治理措施148第一节目标148第二节管理组织148第三节治理措施148第四节冬季施工措施150第五节雨季施工措施152第六节夏季施工措施155第十章地下管线及其他设施的保护措施156第一章工程概况简述、工程特点分析、工程实施条件第一节工程概况简述1、项目名称：环宇格林粮食开发有限公司1*12MW生物质热电厂项目2、业主名称：环宇格林粮食开发有限公司3、工程地点：黑龙江省明水县中兴路138号4、工程范围：1×15MW汽轮发电机组、2×75T/H流化床煤泥锅炉及辅机和管道(不含防腐、保温和油漆)；电气设备、热工仪表、煤泥吹灰设备、气力输灰设备(含空气压缩设备)，锅炉吹灰装置，厂区管路。5、施工工期：总工期为250日历日。6、质量目标：整体优良等级。第二节工程特点分析1、设计特点：(1)由于本工程为扩建工程，涉及机务、电气、自动控制、化水、煤运、水工等系统，设计交叉节点多，设计可能出现遗漏、偏差、不全等问题。(2)本工程有可能会设计图纸不能及时提供，由此可能对工程施工造成延误，对此应作好思想准备。(3)本工程由于整个施工周期大部分在夏.秋.冬季。2、地质特点：(1)...
