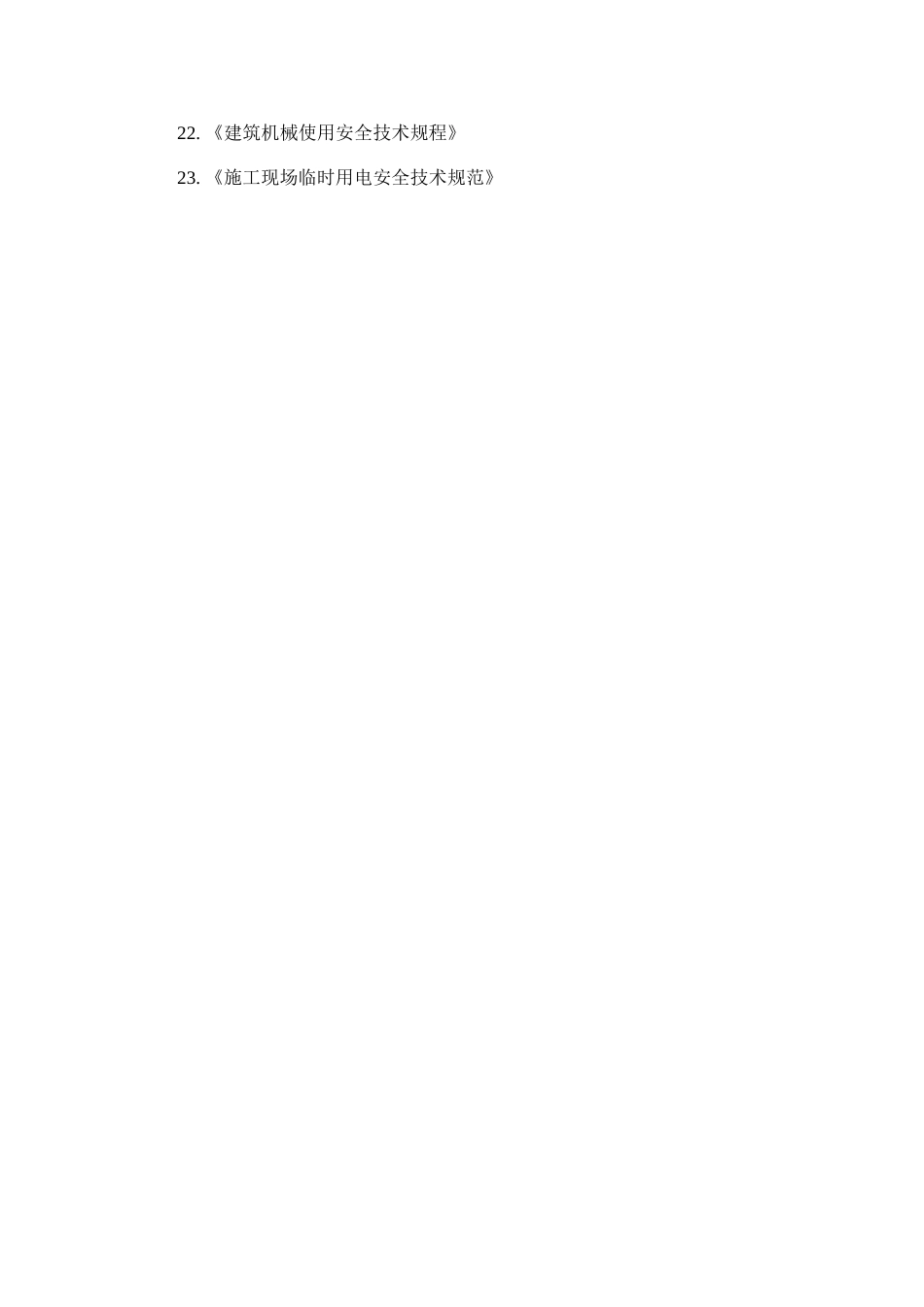

目录编制依据1.《xxx室外管线改造（给水、消防、雨水、污水、电缆敷设）工程招标文件》2.《xxx室外管线改造电气专业施工图》3.《xxx室外管线改造建筑施工图》4.《xxx室外管线改造给排水专业施工图》5.《xxx室外管线改造暖通专业施工图》6.《建筑工程质量管理条例》7.《中华人民共和国工程建设标准强制性条文》8.《中华人民共和国建筑法》9.《北京市建设工程施工现场安全防护标准》10.《建设项目（工程）劳动安全卫生监察规定》11.《北京市建设工程施工现场环境保护标准》12.《中华人民共和国环境保护法》13.《建设项目环境保护管理条例》14.《关于在基本建设工程中加强地下文物保护管理的通知》15.《北京市市政工程施工安全操作规程》16.《给水排水管道工程施工及验收规范》17.《土工试验方法标准》18.《混凝土结构工程施工及验收规范》19.《市政基础设施工程质量检验与验收统一标准》20.《市政基础设施工程资料管理规程》21.《工程测量规范》22.《建筑机械使用安全技术规程》23.《施工现场临时用电安全技术规范》第一章工程概况一．建设规模xxx旧区室外采暖、给排水、消防、污水管道及部分电缆敷设。二．工程特点（一）雨水管线工程雨水管线为重新设计，该系统收集院区雨水，排至老区北面原有雨水管网。新建院区内室外雨水主管道及雨水检查井。（二）污水管线工程污水管线做到楼前检查井（包括检查井），该系统收集生活污水，排至院区北面原有排水管网。新建或更换区内现状排水主管道以及破损严重的排水检查井。（三）给水管线工程本工程连接自院区生活给水管网。本次室外给水系统改造为环状管网，管径为DN80。新建或更换区内现有给水主管道以及给水阀门井，给水管线做到进户井（包括进户井），部分给水井内增加水表。（四）消防给水管线工程本次改迁消防给水管线由院区已有消防给水管网接入，管径为DN150。院区内已设有消防水池及泵房，能满足本工程消防给水要求。消防管道在室外连成环状管网。共布置四个室外地下式消火栓，两个消火栓阀门井。更换或新建全部室外消火栓，室外消火栓采用SS100/65型室外地下式消火栓（带防冻、带回水、带地上护栏）。（五）热力管线工程本次供热管网改造与现有锅炉房连接，热力管道由R1井接出，送往场区各建筑物，并与原有采暖系统衔接。管道设计压力为0.6MPa，设计温度为95/70℃。管材为预制直埋保温管，管道采用无缝钢管，保温材料为聚氨脂泡沫塑料管，保温管保护层为高密度聚乙烯外套管，管道采用直埋敷设方式。（六）电力管线工程本工程室外电缆敷设采用直接埋地敷设方式。本工程埋地敷设的电缆采用YJV22-1KV型。由111#变配电室至旧区主干电缆利用原路径敷设。本工程由配电室引出两路电缆至实验场旧区，一路至11#办公楼外电力配电箱，另一路电缆至职工食堂动力配电箱。三．工期要求工期：开工时间：2010年11月15日；竣工日期：2011年1月26日。总工期72日历天。第二章施工管理体系一．施工组织管理机构本工程项目经理部由领导决策层、项目管理层及施工作业层三部分构成。领导决策层由项目经理、总工程师、总经济师等成员组成，项目经理等主要成员均由具有多年市政工程以及市政管道施工经验同时与业主多次成功配合的人员担任。项目管理层由工程计划部、技术质量部、物资设备部及行政保卫部等部门组成。施工作业层由管道施工队、井室结构队、土方施工队组成。二．主要岗位及部门职责项目经理：对工程项目进行全面管理。项目总工程师：主管工程项目的技术工作，合约商务部：负责工程计量、报价、合同管理、工程预决算、成本控制。物资设备部：负责现场材料采购、管理、设备采购、调度、保养、维修。工程部：对施工准备、生产调度、施工管理、计划、统计、工程技术资料进行具体实施。技术质量部：协助项目总工进行图纸审核、施工方案编制、测量放线、技术交底、技术培训、检测试验。财务成本部：负责项目的财务管理，资金调度、使用，成本核算。安全保卫部：负责现场的安全、保卫、消防工作。综合办公室：负责项目计算机管理、办公室的日常业务、后勤、保卫、对外公共关系及联络。作业层实行班组长负责制，由项目经理与之签合同，明确各自的权力和...
