某地区110kv降压变电所电气设计VIP免费

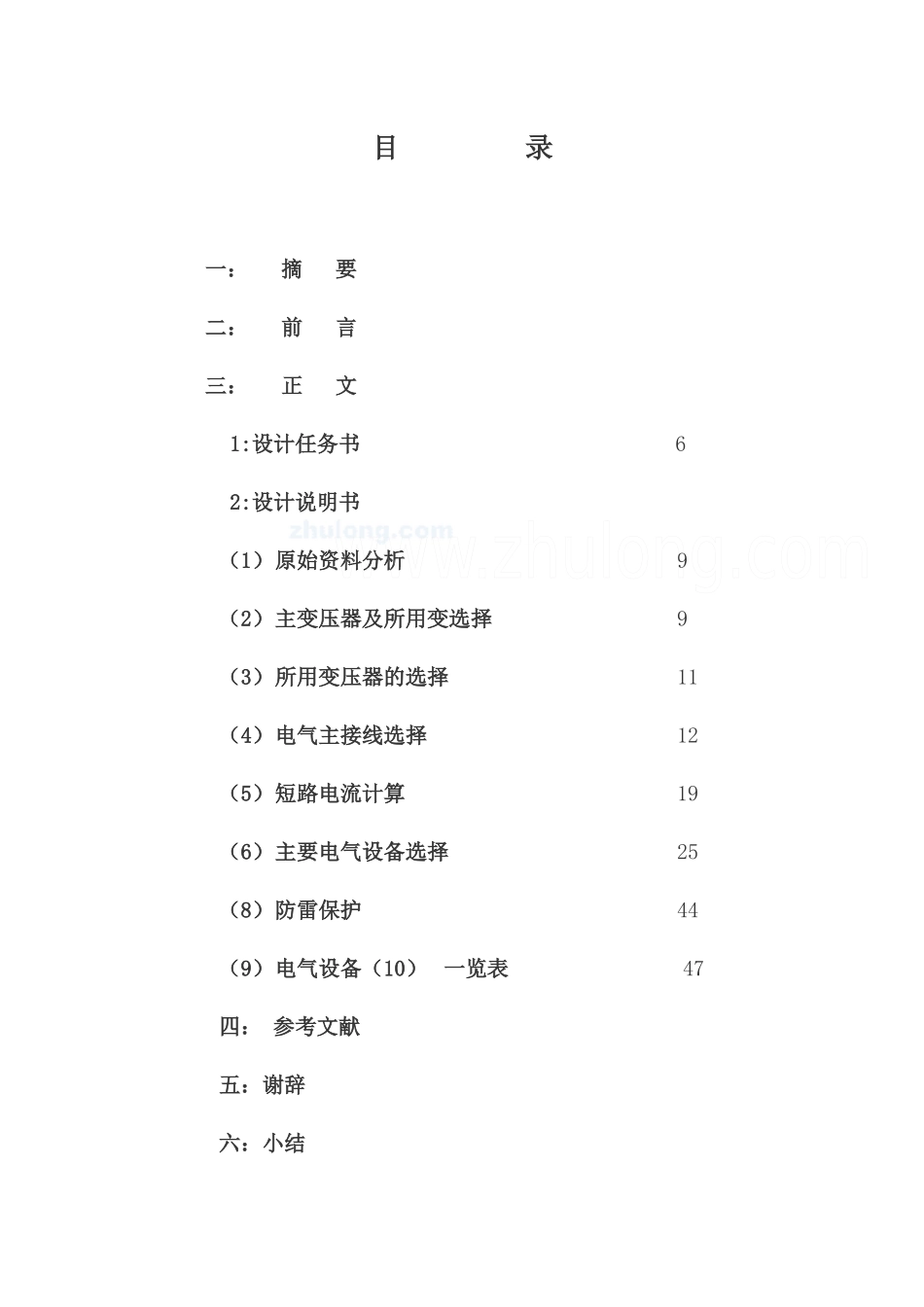

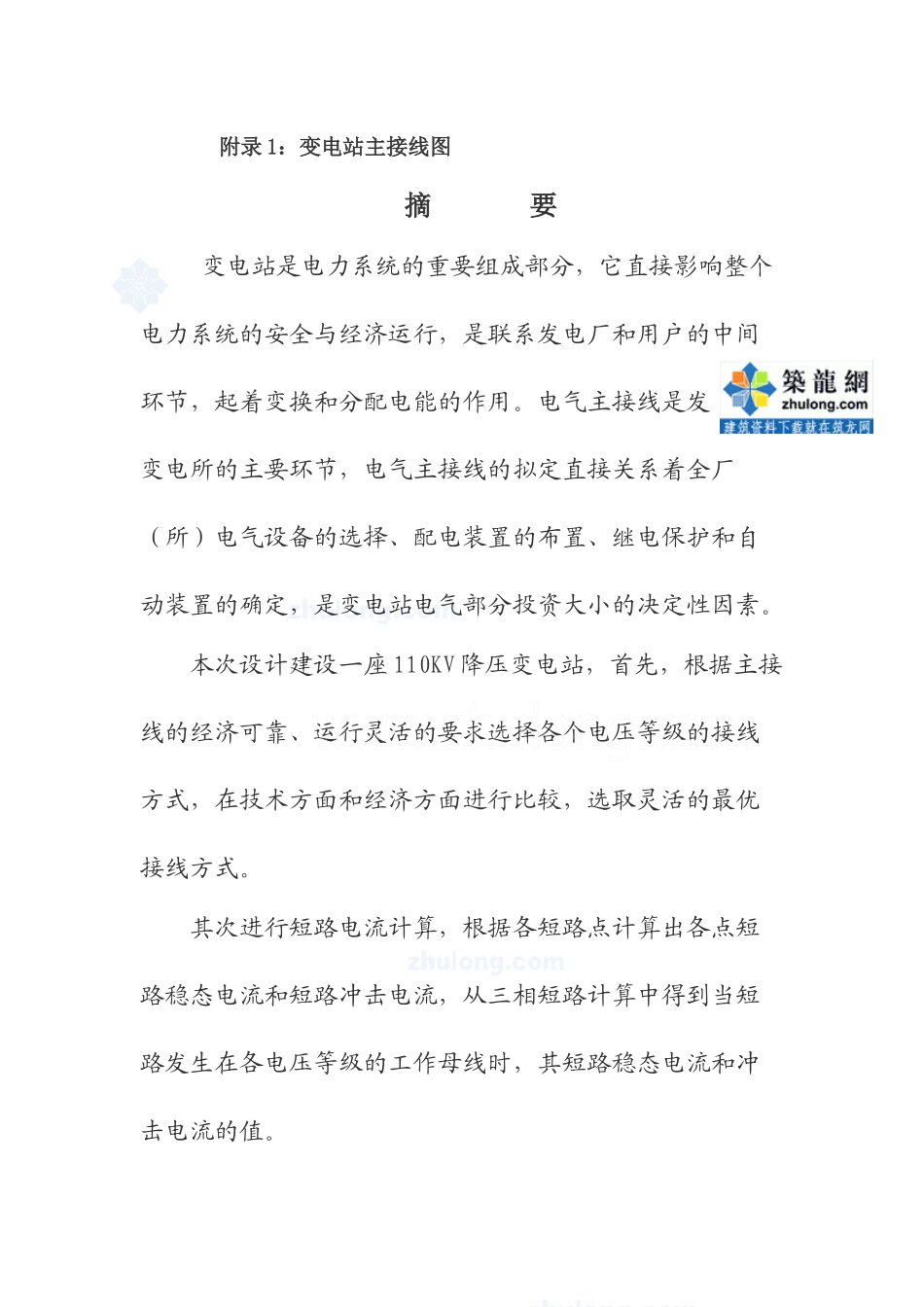

目录一：摘要二：前言三：正文1:设计任务书62:设计说明书（1）原始资料分析9（2）主变压器及所用变选择9（3）所用变压器的选择11（4）电气主接线选择12（5）短路电流计算19（6）主要电气设备选择25（8）防雷保护44（9）电气设备（10）一览表47四：参考文献五：谢辞六：小结附录1：变电站主接线图摘要变电站是电力系统的重要组成部分，它直接影响整个电力系统的安全与经济运行，是联系发电厂和用户的中间环节，起着变换和分配电能的作用。电气主接线是发电厂变电所的主要环节，电气主接线的拟定直接关系着全厂（所）电气设备的选择、配电装置的布置、继电保护和自动装置的确定，是变电站电气部分投资大小的决定性因素。本次设计建设一座110KV降压变电站，首先，根据主接线的经济可靠、运行灵活的要求选择各个电压等级的接线方式，在技术方面和经济方面进行比较，选取灵活的最优接线方式。其次进行短路电流计算，根据各短路点计算出各点短路稳态电流和短路冲击电流，从三相短路计算中得到当短路发生在各电压等级的工作母线时，其短路稳态电流和冲击电流的值。最后，根据各电压等级的额定电压和最大持续工作电流进行设备选择，然后进行校验。Abstract:Theknow-whythelearns,realcircumstancesofthisengineeringofcombinationareused,theanalysisconscientiouslycarefulbywayoftotheprimarysources,aswellasshortcircuitcalculationtodecidesonthescheme.Theselectionoftheelectricownergraspingthetransformersubstationwiringscheme,themouldselectingofmajorelectricinstallation,theselectionofmaintransformerplatformnumber,capacityandmodel,aswellasthevariousprotectionsaresurelycalmly.Definefinallythis110KVtransformersubstationelectricowner'swiringdiagram,andaccomplishesthepreliminarydesigntothe110KVtransformersubstation.Designingbywayofthis,Ihavehadamoreoverallunderstandingtothedesignoftransformersubstation,andmakesmelearn,notonlythereliabilitywillfullybethoughtoverintheengineeringdesignationandtheflexibility,andstillmorewillgiveconsiderationtomanythingseconomy,long-rangenatureandtechnical.前言经过三年的系理论知识的学习，及各种实习操作，还有老师精心培育下，对电力系统各部分有了初步的认识与了解。在认真阅读原始材料，分析材料，参考阅读《发电厂电气部分课程设计参考资料》、《电力网及电力系统》、《发电厂一次接线》和《电气设备》以及《高电压技术》等参考书籍，在指导老师的指导下，经过周密的计算，完成了此次毕业设计。设计内容由以下：第一部分：设计任务书；第二部分：110/35/10KV降压变压所初步设计说明书（主接线部分）；第三部分：10/35/10KV降压变电所的计算书；第四部分：变电所主接线图；四周的毕业设计，使我了解设计的要求，及设计内容，更加深刻了解课本中的内容，使知识与理论相结合，使基础知识与实际操作紧密联系。尤其对主接线，电气设备以及导本选择方法进一步掌握。由于水平所限，设计书中难免出现错误和不妥之处，希望指正。设计任务书一、原始资料：根据系统规律，需要建成一座110KV降压变电站，设计条件如下：1电压等级：110/35/10KV2主变压器两台，每台容量为31.5MVA，本期一次设计建成。3、进出回数：（1）110KV进出线共六回，其中两回与系统连接的双回线，每回送电容量为45MVA，其余四回为单电源出线，送电容量为5MVA。（2）35KV出线共四回，其中两回送电容量为8MVA，另外两回出线，送电容量为7MVA、6MVA。（3）10KV出线共10回，其中六回架空出线，每回输电容量为2MVA，四回电缆线路，每回输电容量为1.8MVA。（4）10KV另有两面三组并联电容器，每组电容器容量为5Mvar。4、系统情况：本变电站为一次降压变电站，在系统中的地位比较重要。系统阻抗如下：（基准容量为100MVA）：5、地理环境：变电站海拔高度为800m，附近无污染区，户外最拭热平均气温为35℃。6、线路长度：7、所用电主要负荷表：序号名称额定容量(KW)功率因数安装台数工作台数备注1充电机300.8811周期性2浮充电机6.50.8511经常性3...
