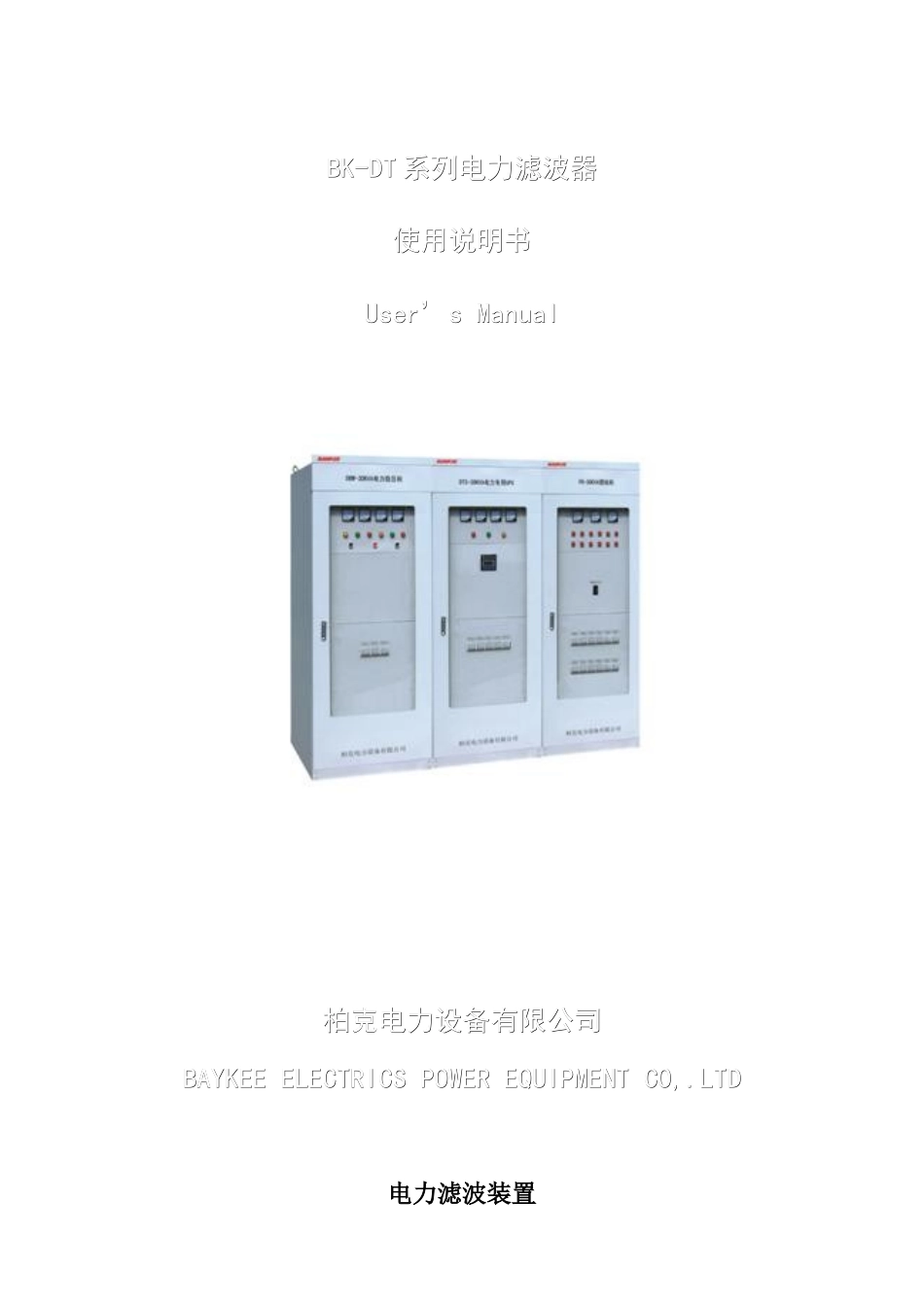

BK-DTBK-DT系列电力滤波器系列电力滤波器使用说明书使用说明书User’sManualUser’sManual柏克电力设备有限公司柏克电力设备有限公司BAYKEEELECTRICSPOWEREQUIPMENTCO,.LTDBAYKEEELECTRICSPOWEREQUIPMENTCO,.LTD电力滤波装置电压质量：即用实际电压与额定电压间的偏差(偏差含电压幅值，波形和相位的偏差)，反映供电企业向用户供给的电力是否合格；电流质量：即对用户取用电流提出恒定频率、正弦波形要求，并使电流波形与供电电压同相位，以保证系统以高功率因数运行，这个定义有助于电网电能质量的改善，并降低网损；供电质量：包含技术含义和非技术含义两个方面：技术含义有电压质量和供电可靠性；非技术含义是指服务质量，包括供电企业对用户投诉的反应速度和电力价格等；电能质量:导致用户设备故障或不能正常工作的电压、电流或频率偏差。电压和电流波形问题–谐波：频率为电源基波频率整数倍的正弦分量–间谐波：频率不是电源基波频率整数倍正弦分量。–三相不平衡度：负序分量与正序分量的方均根值百分比。–电压跌落：电压有效值降至额定值的10%～90%，持续时间为0.5个周波至60s。–电压上升：电压或电流有效值升至额定值的110%以上，典型值为额定值的110%～180%，持续时间为0.5个周波至60s。电能质量的因数：电压瞬变：指在一定时间间隔内两个稳态量之间的变化。电压瞬变可以是任意极性的单方向脉冲或是第一个峰值为任意极性的衰减振荡波。电压缺口：持续时间小于0.5个周波的周期性电压扰动。电压缺口主要是电力电子装置由一相换至另一相时参与换相的电路瞬时短路造成的。电压波动与闪变：电压波动是指电压幅值在一定范围内有规律或随机地变化。其幅值变化通常为额定值的90%～110%。这种电压波动通常称为电压闪变。闪变一词是从电压波动引起电灯的闪动得来的。在输电和配电系统中电压闪变主要是由电弧炉引起的。瞬变Transients在电压波形上有一快速和瞬时的上升或下降。这种上升和下降幅值是在正常值的130%以上，时间在半个周波之内电压骤升Swells是暂时的电压上升。这种电压上升的持续时间在半个周波到1分钟之间。对于半波的时间电压是在正常值的130%以上，1分钟的时间电压是正常值106%以上电压下降是暂时的电压下降。这种电压下降的持续时间在半个周波到1分钟之间。对于半波的时间电压是正常值的0%，1分钟的时间电压是正常值90%以上相位滞后谐波：电压中断：长时间的低电压时间在1秒以上，电压在正常值的60%以下的电压事件。电能质量的标准：综合新颁布的电磁兼容国家标准和发达国家的相关标准，中低压电能质量标准分5大类13个指标。1.频率偏差：包括在互联电网和孤立电网中的两种；2.电压幅值：慢速电压变化(即电压偏差)；快速电压变化(电压波动和闪变)；电压暂降(是由于系统故障或干扰造成用户电压短时间(10ms～lmin)内下降到90％的额定值以下，然后又恢复到正常水平，会使用户的次品率增大或生产停顿)；短时断电(又称电压中断，是由于系统故障跳闸后造成用户电压完全丧失(3min，电压中断使用户生产停顿，甚至混乱)；长时断电；暂时工频过电压；瞬态过电压；3.电压不平衡；4.电压波形：谐波电压；间谐波电压；(由较大的波动或冲击性非线性负荷引起，如大功率的交一交变频，间谐波的频率不是工频的整数倍，但其危害等同于整数次谐波)。5.信号电压：在电力传输线上的高频信号，用于通信和控制电能质量相关标准：•国家标准–《供电电压允许偏差》(GB12325-1990)–《电压允许波动和闪变》(GB12326-2000)–《公用电网谐波》(GB/T14549-1993)–《三相电压允许不平衡度》(GB/T15543-1995)–《电力系统频率允许偏差》(GB/T15945-1995)–《暂态过电压和瞬态过电压》(GB/T18481-2001)公用电网的标准：谐波的产生：在电力电子装置大量应用之前，最主要的谐波源是电力变压器的励磁电流，其次是发电机。在电力电子装置大量应用之后，它成为最主要谐波源，主要包括：•各种电力电子装置（含家用电器、计算机等的电源部分）•变压器•发电机•电弧炉•荧光灯等谐波的危害：•产生附加的谐波损耗，降低了发电、输电及用电设备的使用效率，大量的3次谐波流过中线时会使线路过热甚至发生...
