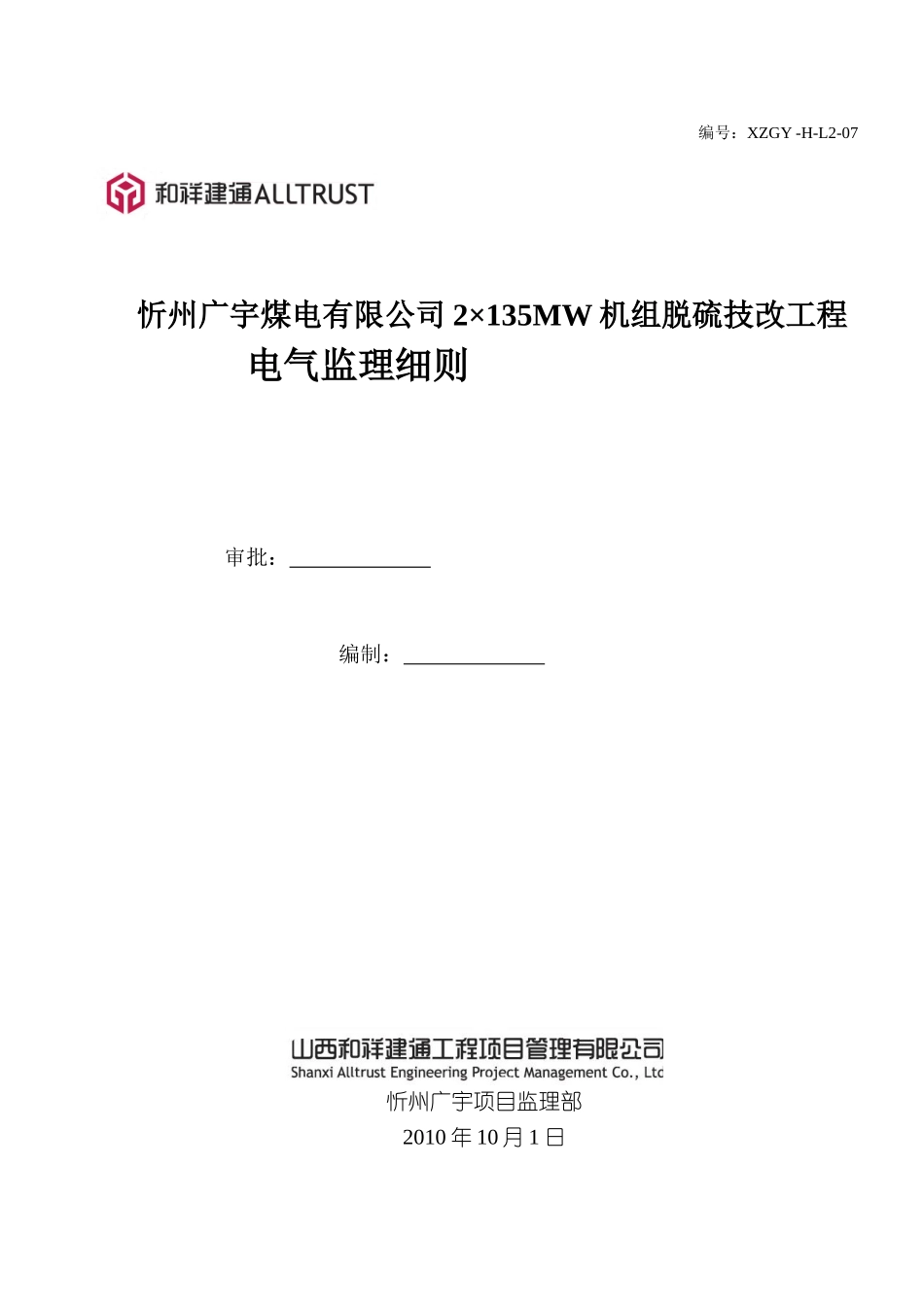

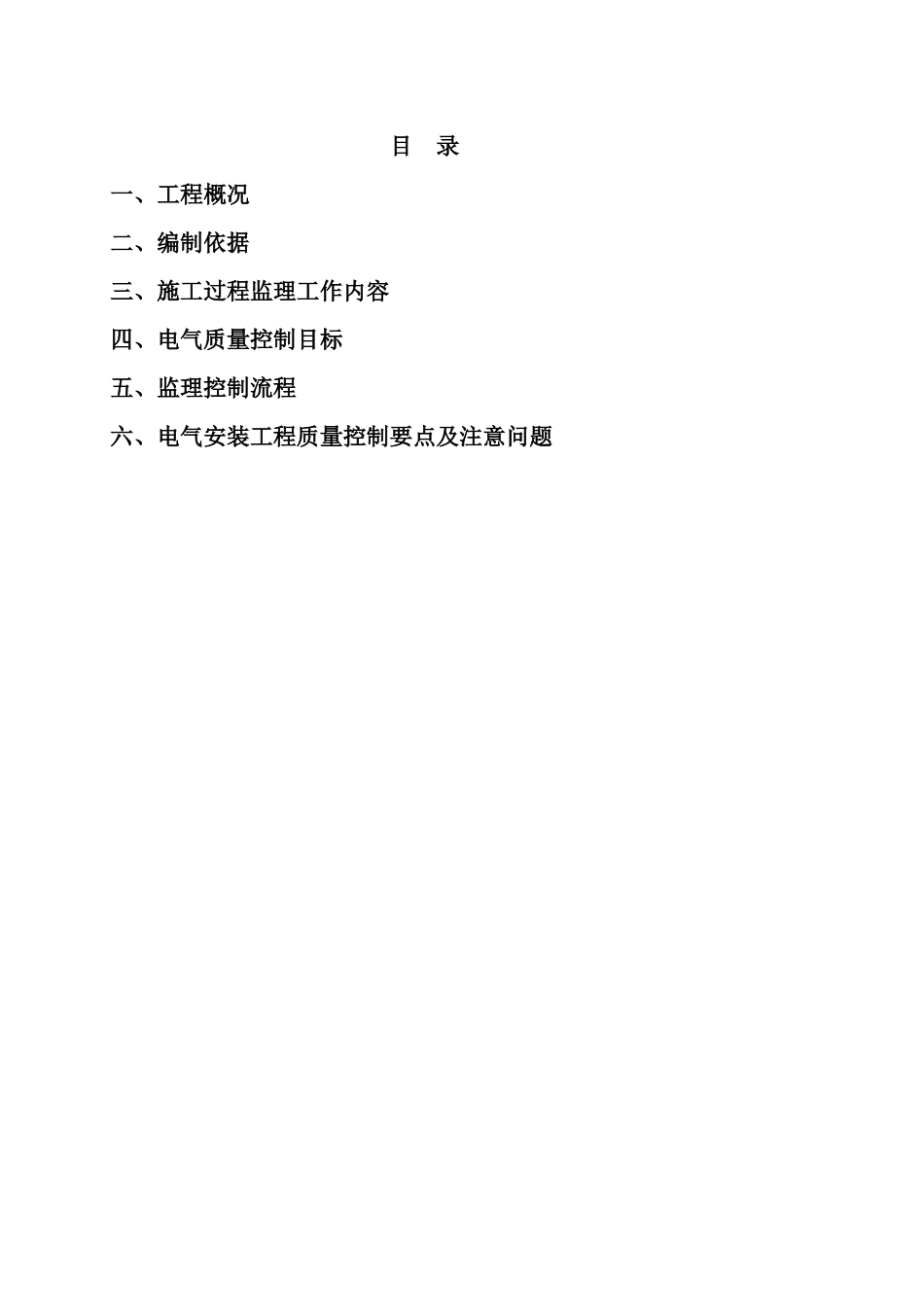

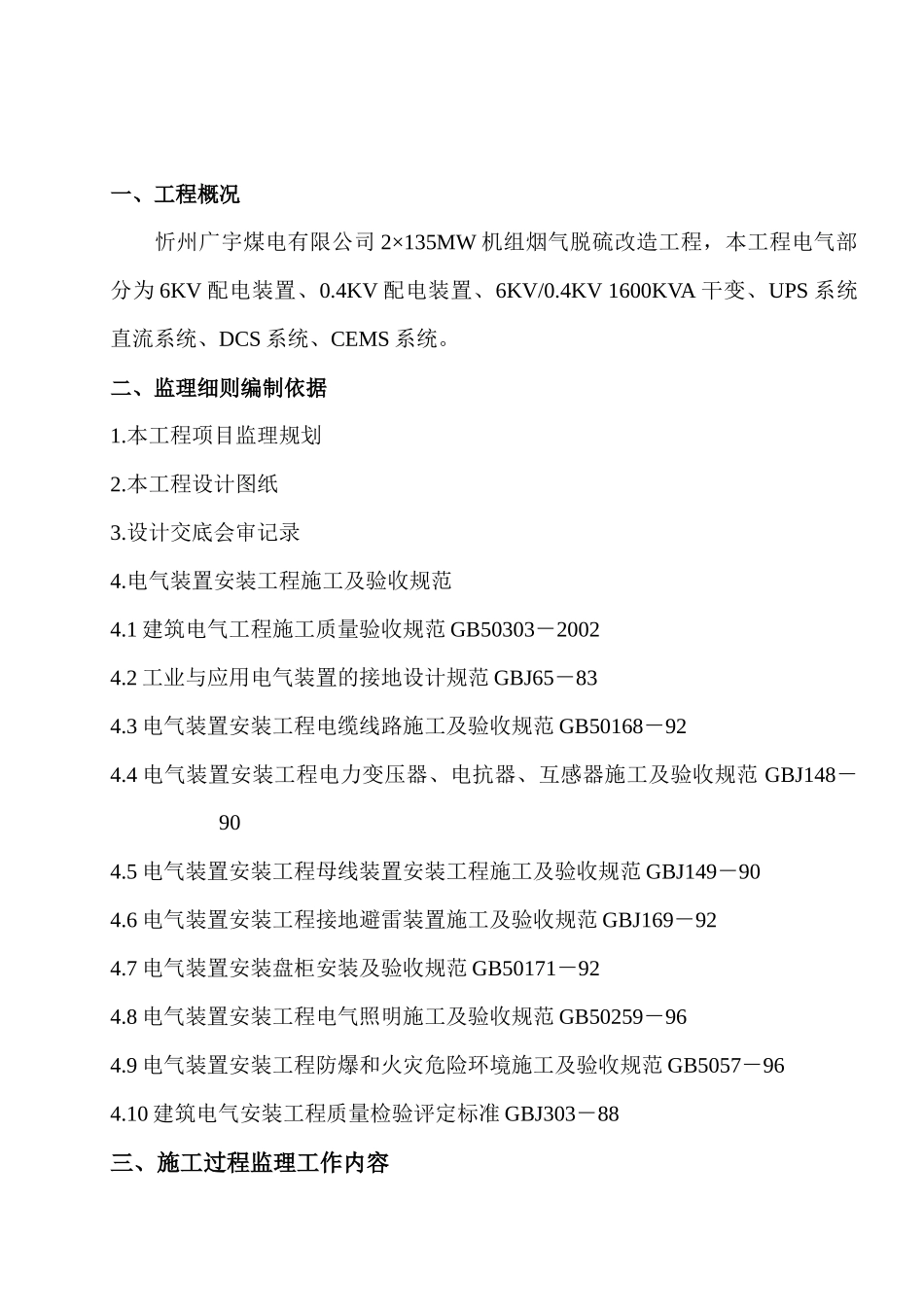

编号：XZGY-H-L2-07忻州广宇煤电有限公司2×135MW机组脱硫技改工程电气监理细则审批：编制：忻州广宇项目监理部2010年10月1日目录一、工程概况二、编制依据三、施工过程监理工作内容四、电气质量控制目标五、监理控制流程六、电气安装工程质量控制要点及注意问题一、工程概况忻州广宇煤电有限公司2×135MW机组烟气脱硫改造工程，本工程电气部分为6KV配电装置、0.4KV配电装置、6KV/0.4KV1600KVA干变、UPS系统直流系统、DCS系统、CEMS系统。二、监理细则编制依据1.本工程项目监理规划2.本工程设计图纸3.设计交底会审记录4.电气装置安装工程施工及验收规范4.1建筑电气工程施工质量验收规范GB50303－20024.2工业与应用电气装置的接地设计规范GBJ65－834.3电气装置安装工程电缆线路施工及验收规范GB50168－924.4电气装置安装工程电力变压器、电抗器、互感器施工及验收规范GBJ148－904.5电气装置安装工程母线装置安装工程施工及验收规范GBJ149－904.6电气装置安装工程接地避雷装置施工及验收规范GBJ169－924.7电气装置安装盘柜安装及验收规范GB50171－924.8电气装置安装工程电气照明施工及验收规范GB50259－964.9电气装置安装工程防爆和火灾危险环境施工及验收规范GB5057－964.10建筑电气安装工程质量检验评定标准GBJ303－88三、施工过程监理工作内容1.施工准备阶段监理工作主要内容1.1熟悉电气工程施工图纸，参加图纸会审，提出图纸中存在的问题和错误，并及时与业主联系，进一步与设计单位沟通。尽量避免和减少因图纸问题而造成对工程质量、进度、投资的影响。1.2审查施工单位报送的电气施工施工方案，使之有针对性、合理性、可行性。1.2.1施工单位必须有健全的质量保证体系、质量管理制度。其施工方法、技术组织措施、安全生产措施应全面、具体、切合实际。;j0~/B1x1},N9b&G1.2.2施工进度计划应符合总进度计划，专业间交叉施工要妥善安排，并与合同及工程总进度计划一致。1.2.3施工中所使用的设备和材料有合理的计划供应。1.2.4施工人员的配置，多种劳动需要量计划应满足工程项目的需要。1.2.5检查施工单位的特种工人上岗证，譬如电焊工、电工等。1.3施工前的质量事控制1.3.1监理工程师签认特殊工种报审表1.3.2监理工程师按设计图纸和相关标准进行现场检查合格后在工程设备进场报审表上签认。1.3.3确认工程材料、构配件的质量。1.3.3.1施工单位在工程材料、设备进场后填写工程设备、材料报验单并附试验报告、出厂质量证明等资料。1.3.3.2监理工程师对材料、设备、构配件的型号、规格、数量、质量检查合格后在工程材料报验单上签认意见。1.4电气安装工程施工工序监理巡检点、旁站点。2.施工中的质量控制2.1监理工程师对检查出来的问题及时通知施工单位，同时指出质量问题的性质，部位及改正时间并做好记录。2.2工序的坚持上道工序不经质量检查合格不允许进行下道工序的施工的原则。2.3隐蔽工程检查确认施工单位在自检合格的基础上填报工程报验单附隐蔽工程记录，报监理工程师经现场检查合格以后，施工单位方可进行下道工序的施工，监理工程师将隐蔽工程情况记录在监理日志上。2.4监理工程师发现下列情况应向施工单位发监理通知书，要求施工单位按通知整改。2.4.1未经报验合格的材料、设备使用在工程上的。2.4.2未经质量检查的工序和未签认的隐蔽工程、分项工程继续施工的。2.4.3施工使用的机具不能满足使用质量要求的；2.4.4施工环境条件不能满足本工程质量的；2.5施工单位接到监理通知经整改自检合格的基础上填报监理工程师复检，复检合格后在回执书上签认意见后施工方可继续；2.6监理工程师行使质量监督权，发现下列情况可报总监理工程师下达停工令，指令施工单位整改并在监理日志上有记录；2.6.1施工单位在上道工序施工完未经报验检查进行下道工序施工的；2.6.2施工单位工程质量降低经指出后，未采取有的整改措施或采取一定措施效果不好仍继续施工的；2.6.3施工单位擅自变更设计图纸施工的；2.6.4施工单位没有可靠的质量、安全保证冒然施工的；2.7分项、分部工程质量确认。2.7.1施工单位在完成分项工程自检合格后，填写工程报验单报送监理工程师核查并附分项工程质量检验评定表2.7.2...
