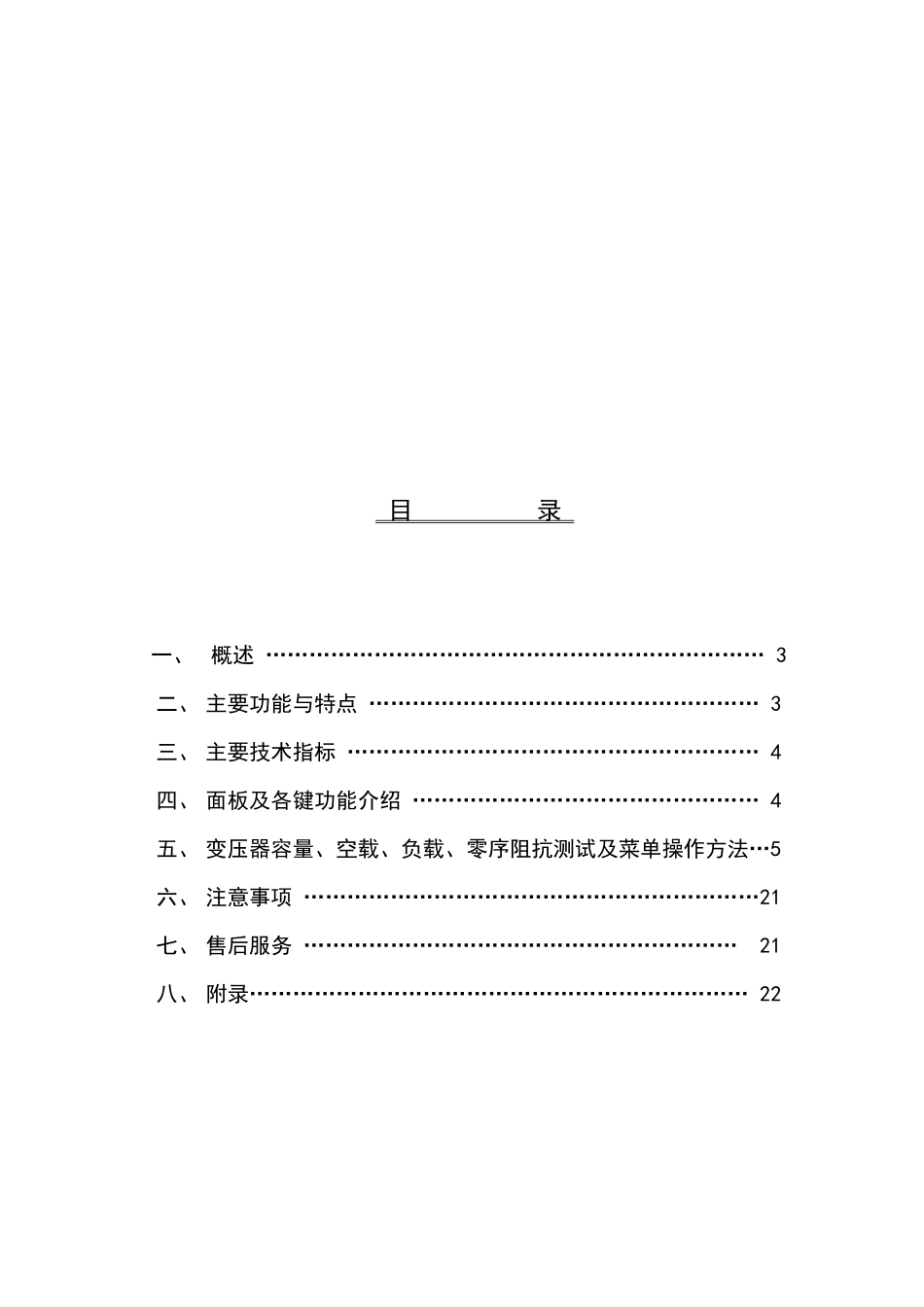

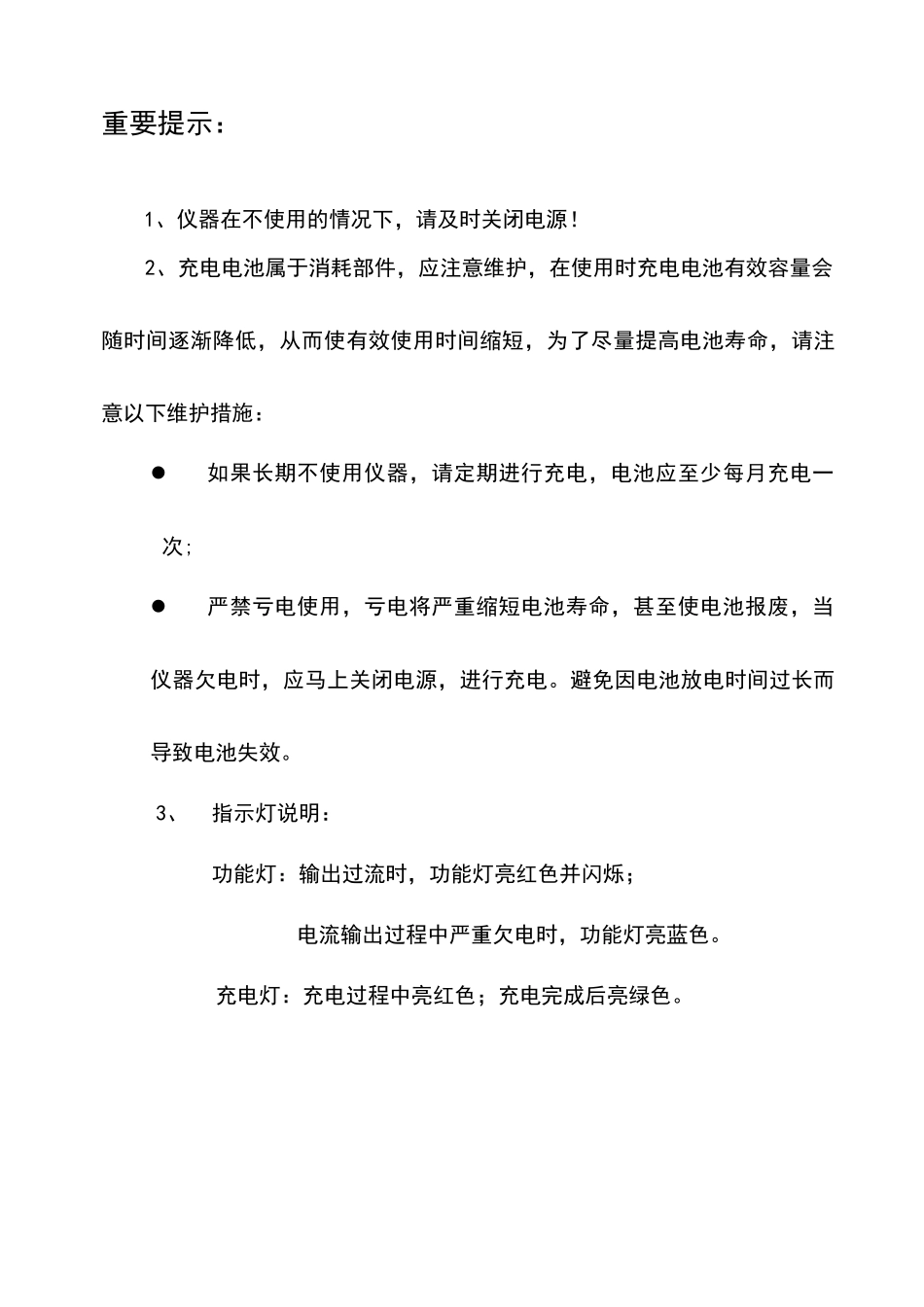

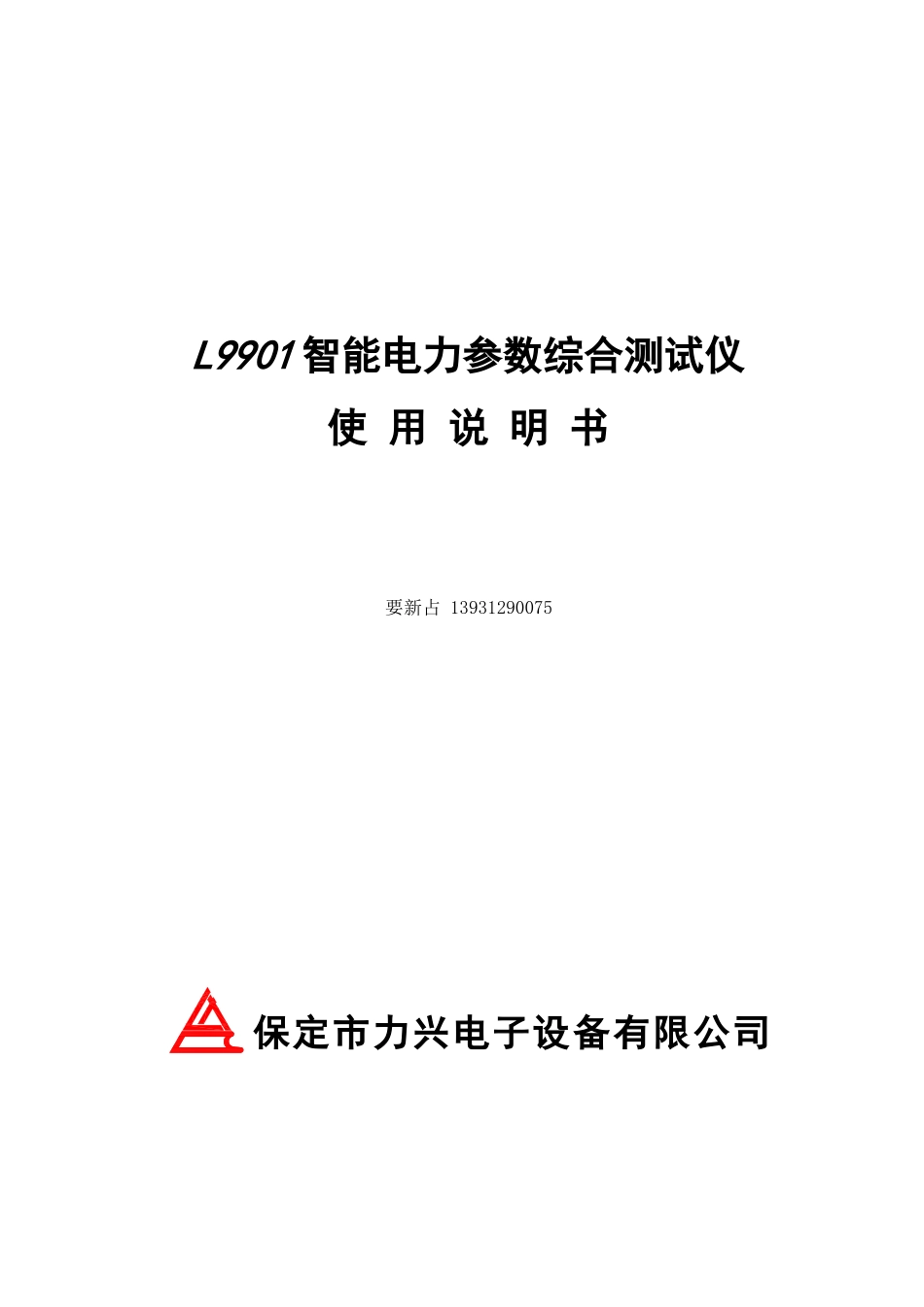

L9901智能电力参数综合测试仪使用说明书要新占13931290075保定市力兴电子设备有限公司重要提示:1、仪器在不使用的情况下,请及时关闭电源!2、充电电池属于消耗部件,应注意维护,在使用时充电电池有效容量会随时间逐渐降低,从而使有效使用时间缩短,为了尽量提高电池寿命,请注意以下维护措施:如果长期不使用仪器,请定期进行充电,电池应至少每月充电一次;严禁亏电使用,亏电将严重缩短电池寿命,甚至使电池报废,当仪器欠电时,应马上关闭电源,进行充电。避免因电池放电时间过长而导致电池失效。3、指示灯说明:功能灯:输出过流时,功能灯亮红色并闪烁;电流输出过程中严重欠电时,功能灯亮蓝色。充电灯:充电过程中亮红色;充电完成后亮绿色。目录一、概述……………………………………………………………3二、主要功能与特点………………………………………………3三、主要技术指标…………………………………………………4四、面板及各键功能介绍…………………………………………4五、变压器容量、空载、负载、零序阻抗测试及菜单操作方法…5六、注意事项………………………………………………………21七、售后服务……………………………………………………21八、附录……………………………………………………………22一、概述:L9901智能电力参数综合测试仪,是专用于配电电力变压器容量测量、变压器空载及短路损耗测量的仪器。该仪器电路设计精巧,思路独特,仪器内部采用先进的六路同步交流采样及数字信号处理技术,成功的解决了低功率因数测量及多路信号在市电条件下同步测量和计算的难题。线电压采集引入角度,而非传统的乘固定系数,从而能够真实反映变压器试品的真实电压。同时仪器测量引入了必要的校正(如:电压校正、电流校正、温度校正、频率校正)。从而使其性能优越,功能强大,体积小,重量轻,操作简单方便,数据准确可靠,可完全取代传统仪表的测试方法,可显示并记录用户关心的所有测量数据,可作为现场高精度交流指示仪表使用。使用该仪器可大大提高工作效率,减轻劳动强度。二、主要功能与特点:1.容量的测量:仪器内置可充电电池,仪器本身可输出三相正弦波逆变电源,无需任何外部电源可实现配电变压器容量的测量和型号的判断,同时显示变压器阻抗电压和折算到额定温度、额定电流下的负载损耗。2.空载损耗的测量:仪器显示三相电压、三相电流、三相功率,仪器显示施加电源波形的畸变率,自动计算出变压器的空载电流折算到额定电压下且进行了波形畸变校正的空载损耗,并显示配电变压器铁芯的型号。3.负载损耗的测量:显示三相电压、三相电流、三相功率,自动计算出变压器的阻抗电压百分比,折算到额定温度、额定电流下的负载损耗,自动判断出配电变压器的线圈型号。4.单相的测量:可用于检查变压器单相的缺陷或用于现场无三相电的情况。仪器可记录三次单相测量的数据,并可根据变压器不同的联结计算出变压器的空载电流、空载损耗、阻抗电压和负载损耗。5.零序阻抗的测量:零序阻抗的测量适用于高压侧星形接线带中性点的变压器,仪器可记录零序阻抗、零序电抗、零序电感、阻抗角、零序电阻。6.在仪器允许的测量范围可直接测量,超出测量范围可外接电压、电流互感器,仪器可设置外接电压、电流互感器的变比,直接显示施加的电压、电流的值。7.仪器大屏幕液晶显示,可在同一屏幕显示三相电压、三相电流、三相功率、三相平均电压、平均电流、三相总功率和相关数据。仪器采用中文菜单,中文提示,操作简单。8.仪器备有U盘接口,可随时将仪器内存储的数据导入U盘,仪器测试时可直接存入U盘。9.内置存储器,掉电不丢失,仪器可存储400组数据。10.仪器自带打印机,可打印测试数据,也可打印内存浏览数据。11.永久日历、时钟功能,可进行时间校准。三、主要技术指标:1.基本测量精度:电压、电流0.2级容量±10%功率(0.2≤cosφ≤1)1.0级2.容量测量范围:30kVA~65000kVA3.电压测量范围:AC50V~500V(相电压)4.电流测量范围:AC1A~50A5.工作温度:-10℃~40℃6.环境湿度:10%~85%7.存储温度:-20℃~50℃8.外形尺寸:395×295×175mm9.重量:10kg(不包括...
