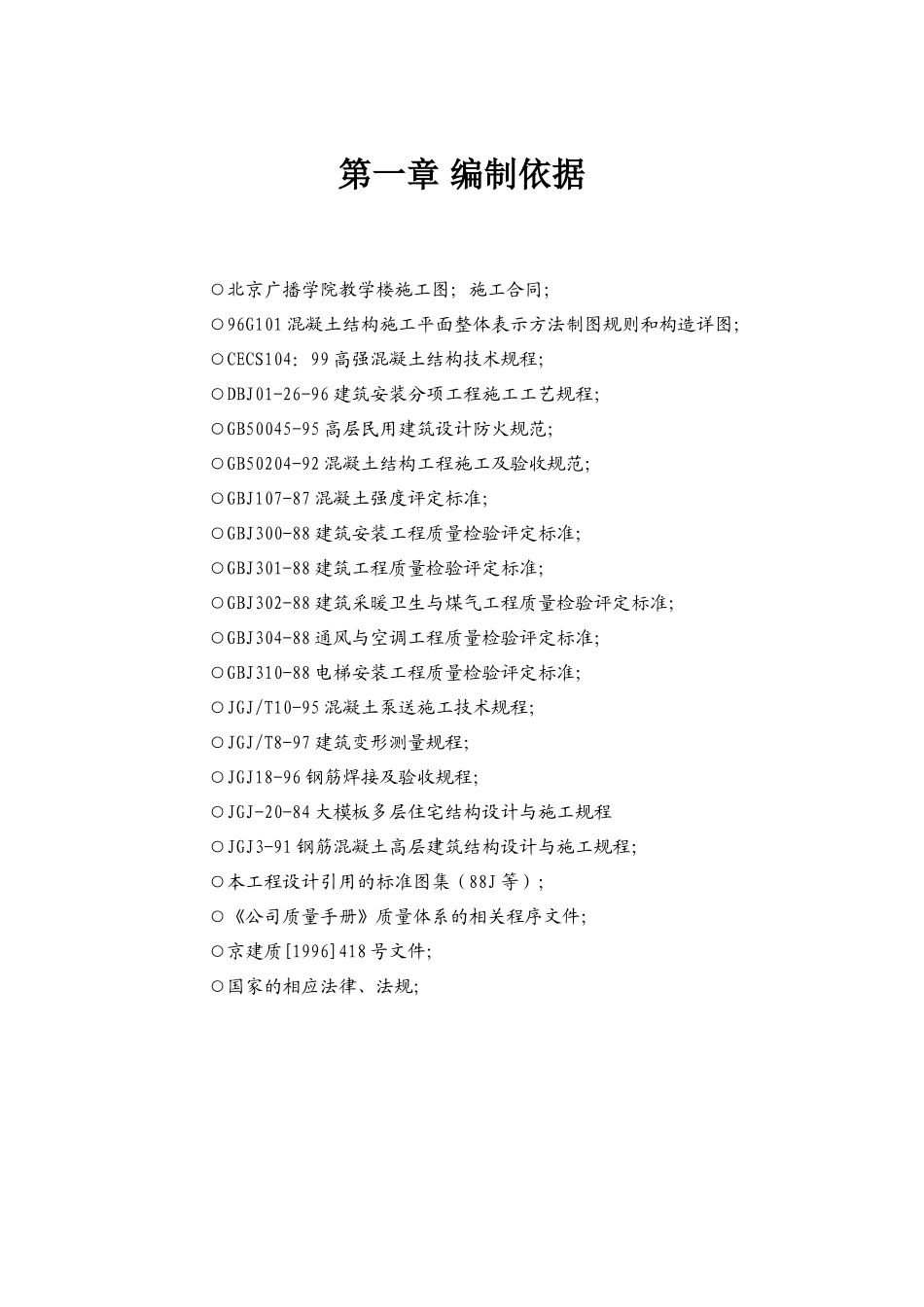

第一章编制依据○北京广播学院教学楼施工图；施工合同；○96G101混凝土结构施工平面整体表示方法制图规则和构造详图；○CECS104：99高强混凝土结构技术规程；○DBJ01-26-96建筑安装分项工程施工工艺规程；○GB50045-95高层民用建筑设计防火规范；○GB50204-92混凝土结构工程施工及验收规范；○GBJ107-87混凝土强度评定标准；○GBJ300-88建筑安装工程质量检验评定标准；○GBJ301-88建筑工程质量检验评定标准；○GBJ302-88建筑采暖卫生与煤气工程质量检验评定标准；○GBJ304-88通风与空调工程质量检验评定标准；○GBJ310-88电梯安装工程质量检验评定标准；○JGJ/T10-95混凝土泵送施工技术规程；○JGJ/T8-97建筑变形测量规程；○JGJ18-96钢筋焊接及验收规程；○JGJ-20-84大模板多层住宅结构设计与施工规程○JGJ3-91钢筋混凝土高层建筑结构设计与施工规程；○本工程设计引用的标准图集（88J等）；○《公司质量手册》质量体系的相关程序文件；○京建质[1996]418号文件；○国家的相应法律、法规；第二章工程概况第一节项目概况1．总体情况工程名称北京广播学院综合教学楼设计单位中广国际广播电视工程设计所建筑面积23257m2层数地上十六层，地下一层，总高77.4米平面尺寸83.2m×73.2m场地土类别Ⅲ级基础形式筏板基础基础埋深8.76m，局部积水坑最低为11.01m结构类型现浇框架-剪力墙抗震设防抗震烈度为八度；框架的抗震等级为二级；剪力墙的抗震等级为一级设备工程卫生、风机盘管、通风、空调、电梯电气工程照明、动力；弱电；广播电视系统；计算机网络系统；楼宇自控系统2，混凝土强度等级部位剪力墙柱梁、板主楼基础筏板～一层楼面C35C50C35一层楼面～7层楼面C35C40C357层楼面～11层楼面C35C35C3511层楼面以上C30C30C30A段报告厅地下室地板面以上C40C35B段报告厅地下室底板面以上C40C353．装修做法门窗外窗：采用玻璃幕墙和铝合金窗。内门：一般房间采用钢框夹板门和装饰木门；另有木质防火门，钢质隔音门。顶棚大部分房间为矿棉板吊顶；首层各厅、各层卫生间等房间为铝合金方板吊顶；黑匣子排练厅、机房、水箱间为吸音顶；报告厅、接待用房为石膏板装饰顶；内墙面首层门厅、休息厅、前厅为磨光花岗石墙面；化妆间、卫生间为瓷砖墙面；排练厅、声闸、机房、录播室等为吸音墙面；首层贵宾接待、报告厅、接待用房为软包装饰墙面其余大部分为乳胶漆墙面。楼地面首层各厅、卫生间、电梯厅走道等处为磨光花岗岩地面；排练厅、声闸、演播室为PVC卷材地面；首层贵宾接待为铺地毯地面；外语视听、中心机房、语音教室、演播室等房间为活动地板；首层两个报告厅为硬木地板；其余部位为抛光通体砖及普通通体砖第二节建设场地情况建坐落地点位于京通路辅路北侧、第二外语学院的西侧仅一墙之隔。场地面积占地面积4071平方米地形地势现场地势较平坦，有临建需要拆除。场地需要进一步清理。地下物情况地下无任何人防、电缆、煤气管线地质情况场地土类别为Ⅲ类，土质较软，用CFG复合地基，对地基进行加强，承载力≮380K地下水情况有上层滞水和承压水，需降水处理第三节本项目主要施工特点建设地点位于北京广播学院内，在校园内施工，由于大学环境的特殊性，施工中要采取措施减少燥音，减少对校园环境的破坏，要求在施工中加强对施工人员文明施工的教育，真正做到安全文明施工，加强对施工运输车辆的管理，确保不破坏大学校园的环境。施工现场狭小，需合理布局，减少二次搬运，压缩临建用房。由于教学楼建筑中的教学设备、教具、桌椅多，施工中总包单位协调好各分包方，合理安排好工序，土建施工应优先安排设备机房和设备管道间的施工，以便于设备提前插入安装。铝合金幕墙、玻璃幕墙和石料等工程有加工周期的限制，施工中要加强对分包厂家的工期和质量严格控制。地基处理复杂。由于建筑所处地段场地类别为Ⅲ类，天然地基承载力较低，为达到设计承载力对天然地基要进行处理，采取CFG复合地基，地基处理量大，作复合地基静载实验，需要占用工期。报告厅结构楼板有多个标高，阶梯形楼板模板支搭为结构施工中的关键工序，该部分的施工将直接影响整个工程的进度，项目经理部在施工中间把该部分的施工作为一个关...
