钢筋工程材料简介VIP专享VIP免费

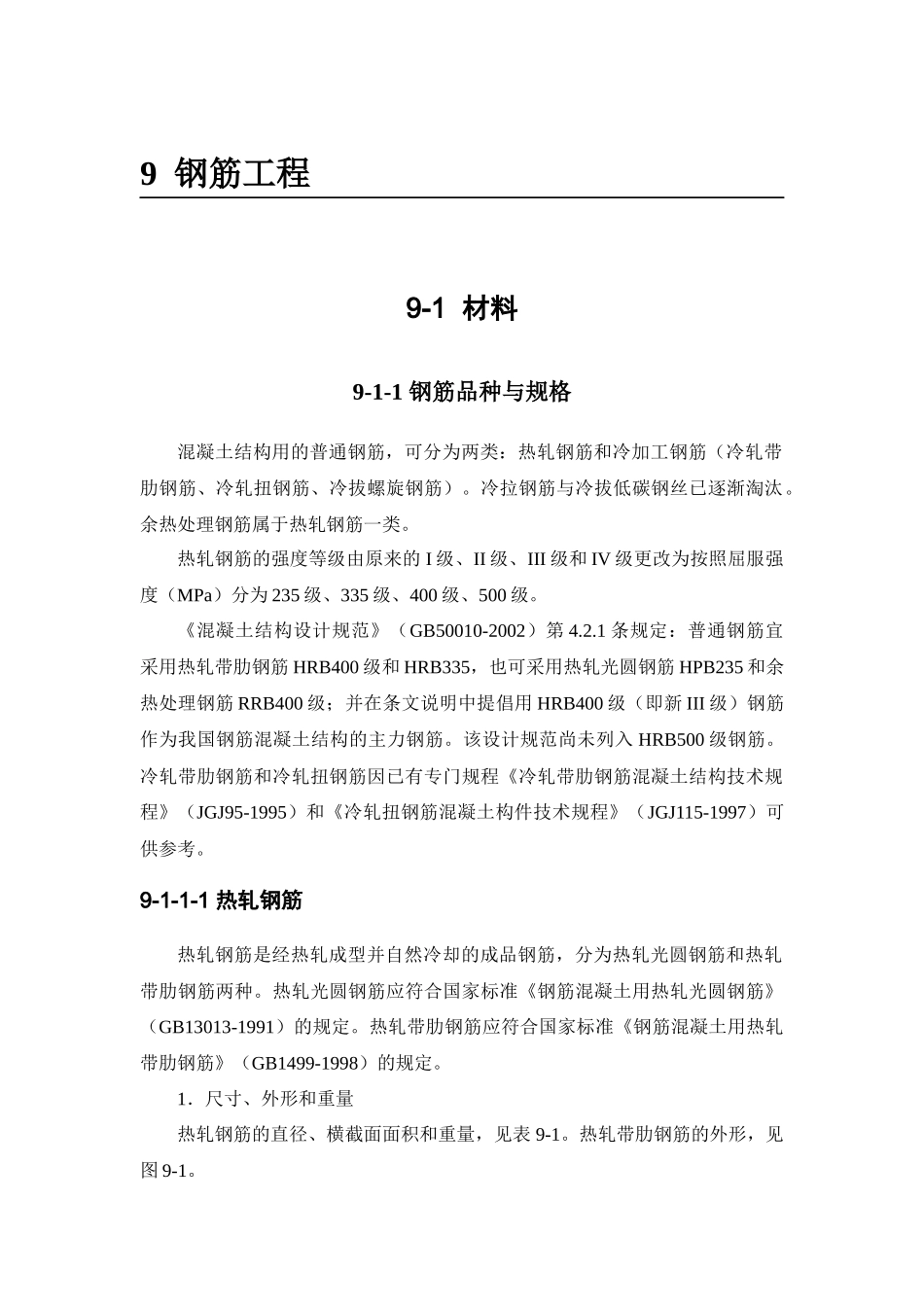

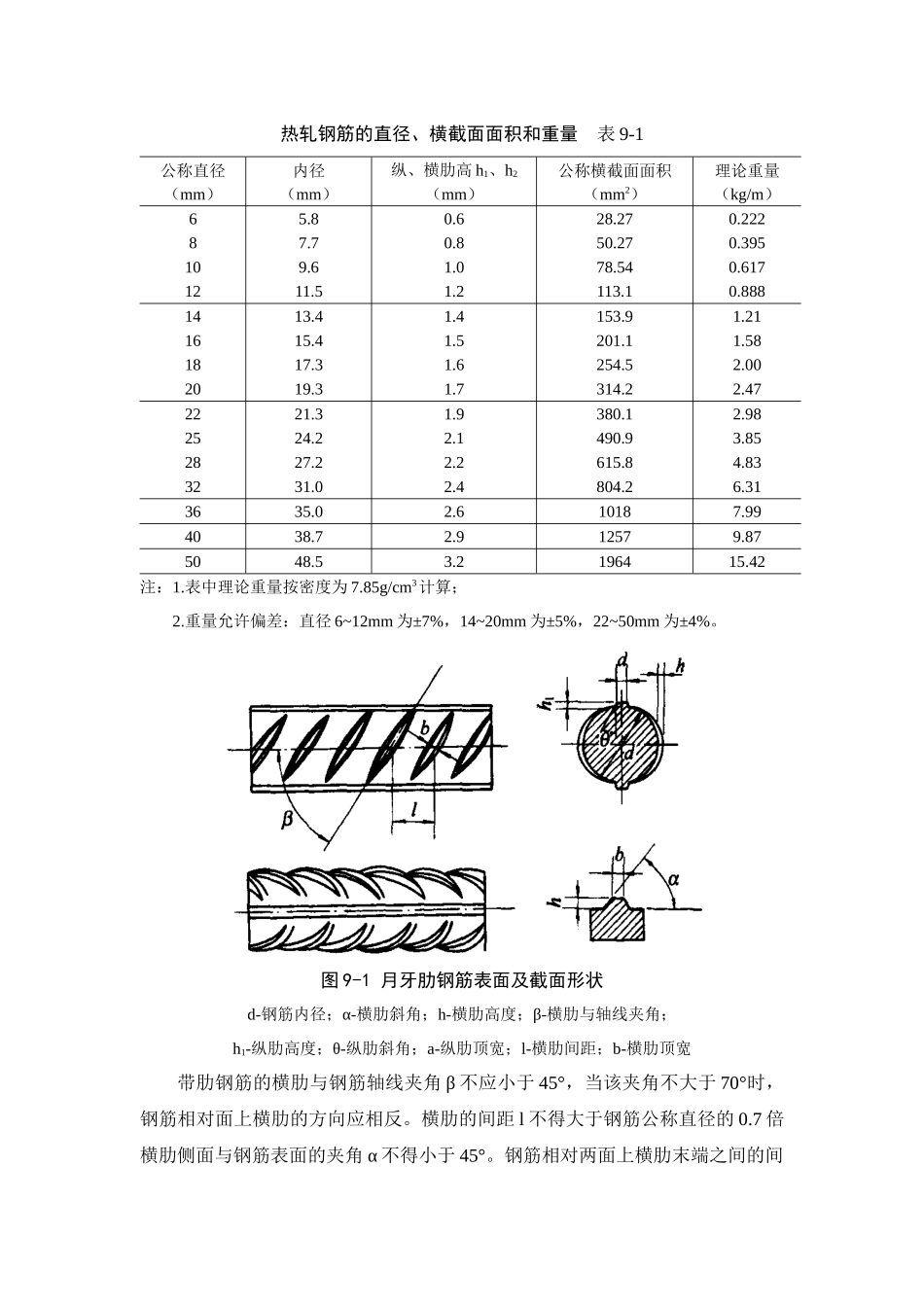

9钢筋工程9-1材料9-1-1钢筋品种与规格混凝土结构用的普通钢筋，可分为两类：热轧钢筋和冷加工钢筋（冷轧带肋钢筋、冷轧扭钢筋、冷拔螺旋钢筋）。冷拉钢筋与冷拔低碳钢丝已逐渐淘汰。余热处理钢筋属于热轧钢筋一类。热轧钢筋的强度等级由原来的I级、II级、III级和IV级更改为按照屈服强度（MPa）分为235级、335级、400级、500级。《混凝土结构设计规范》（GB50010-2002）第4.2.1条规定：普通钢筋宜采用热轧带肋钢筋HRB400级和HRB335，也可采用热轧光圆钢筋HPB235和余热处理钢筋RRB400级；并在条文说明中提倡用HRB400级（即新III级）钢筋作为我国钢筋混凝土结构的主力钢筋。该设计规范尚未列入HRB500级钢筋。冷轧带肋钢筋和冷轧扭钢筋因已有专门规程《冷轧带肋钢筋混凝土结构技术规程》（JGJ95-1995）和《冷轧扭钢筋混凝土构件技术规程》（JGJ115-1997）可供参考。9-1-1-1热轧钢筋热轧钢筋是经热轧成型并自然冷却的成品钢筋，分为热轧光圆钢筋和热轧带肋钢筋两种。热轧光圆钢筋应符合国家标准《钢筋混凝土用热轧光圆钢筋》（GB13013-1991）的规定。热轧带肋钢筋应符合国家标准《钢筋混凝土用热轧带肋钢筋》（GB1499-1998）的规定。1．尺寸、外形和重量热轧钢筋的直径、横截面面积和重量，见表9-1。热轧带肋钢筋的外形，见图9-1。热轧钢筋的直径、横截面面积和重量表9-1公称直径（mm）内径（mm）纵、横肋高h1、h2（mm）公称横截面面积（mm2）理论重量（kg/m）65.80.628.270.22287.70.850.270.395109.61.078.540.6171211.51.2113.10.8881413.41.4153.91.211615.41.5201.11.581817.31.6254.52.002019.31.7314.22.472221.31.9380.12.982524.22.1490.93.852827.22.2615.84.833231.02.4804.26.313635.02.610187.994038.72.912579.875048.53.2196415.42注：1.表中理论重量按密度为7.85g/cm3计算；2.重量允许偏差：直径6~12mm为±7%，14~20mm为±5%，22~50mm为±4%。图9-1月牙肋钢筋表面及截面形状d-钢筋内径；α-横肋斜角；h-横肋高度；β-横肋与轴线夹角；h1-纵肋高度；θ-纵肋斜角；a-纵肋顶宽；l-横肋间距；b-横肋顶宽带肋钢筋的横肋与钢筋轴线夹角β不应小于45°，当该夹角不大于70°时，钢筋相对面上横肋的方向应相反。横肋的间距l不得大于钢筋公称直径的0.7倍横肋侧面与钢筋表面的夹角α不得小于45°。钢筋相对两面上横肋末端之间的间隙（包括纵肋宽度）总和不应大于钢筋公称周长的20％。2．化学成分热轧钢筋牌号和化学成分（熔炼分析），应符合表9-2的规定。热轧钢筋的化学成分表9-2强度等级代号牌号化学成分（％）CSiMnVNbTiPS不大于HPB235Q2350.14~0.220.12~0.300.30~0.65---0.0450.050HRB33520MnSi0.17~0.250.40~0.801.20~1.60---0.0450.045HRB40020MnSiV0.17~0.250.20~0.801.20~1.600.04~0.12--0.0450.04520MnSiNb0.17~0.250.20~0.801.20~1.60-0.02~0.04-0.0450.04520MnTi0.17~0.250.17~0.371.20~1.60--0.02~0.050.0450.0453．力学性能热轧钢筋的力学性能，应符合表9-3的规定。热轧钢筋的力学性能表9-3注：1.HRB500级钢筋尚未列入《混凝土结构设计规范》（GB50010-2002）。2.采用d＞40mm钢筋时，应有可靠的工程经验。根据需方要求，可供应满足下列条件的钢筋：（1）钢筋实测抗拉强度与实测屈服点之比不小于1.25；（2）钢筋实测屈服点与表9-3规定的最小屈服点之比不大于1.30。根据需方要求，钢筋可进行反向弯曲性能试验。其试验方法详见9-1-2-3节钢筋冷弯性能。9-1-1-2余热处理钢筋余热处理钢筋是经热轧后立即穿水，进行表面控制冷却，然后利用芯部余热自身完成回火处理所得的成品钢筋。余热处理钢筋应符合《钢筋混凝土用余热处理钢筋》（GB13014-1991）的规定。余热处理钢筋的表面形状同热轧带肋钢筋；其化学成分与20MnSi钢筋相同，力学性能见表9-4。余热处理钢筋的力学性能表9-49-1-1-3冷轧带肋钢筋冷轧带肋钢筋是热轧圆盘条经冷轧或冷拔减径后在其表面冷轧成三面或二面有肋的钢筋。冷轧带肋钢筋应符合国家标准《冷轧带肋钢筋》（GB13788-1992）的规定。冷轧带肋钢筋的强度，可分为三种等级：550级、650级及800级（MPa）。其中，550级钢筋宜用于钢筋混凝土结构构件中的受力钢筋、...
