某市政工程施工组织设计概述VIP免费

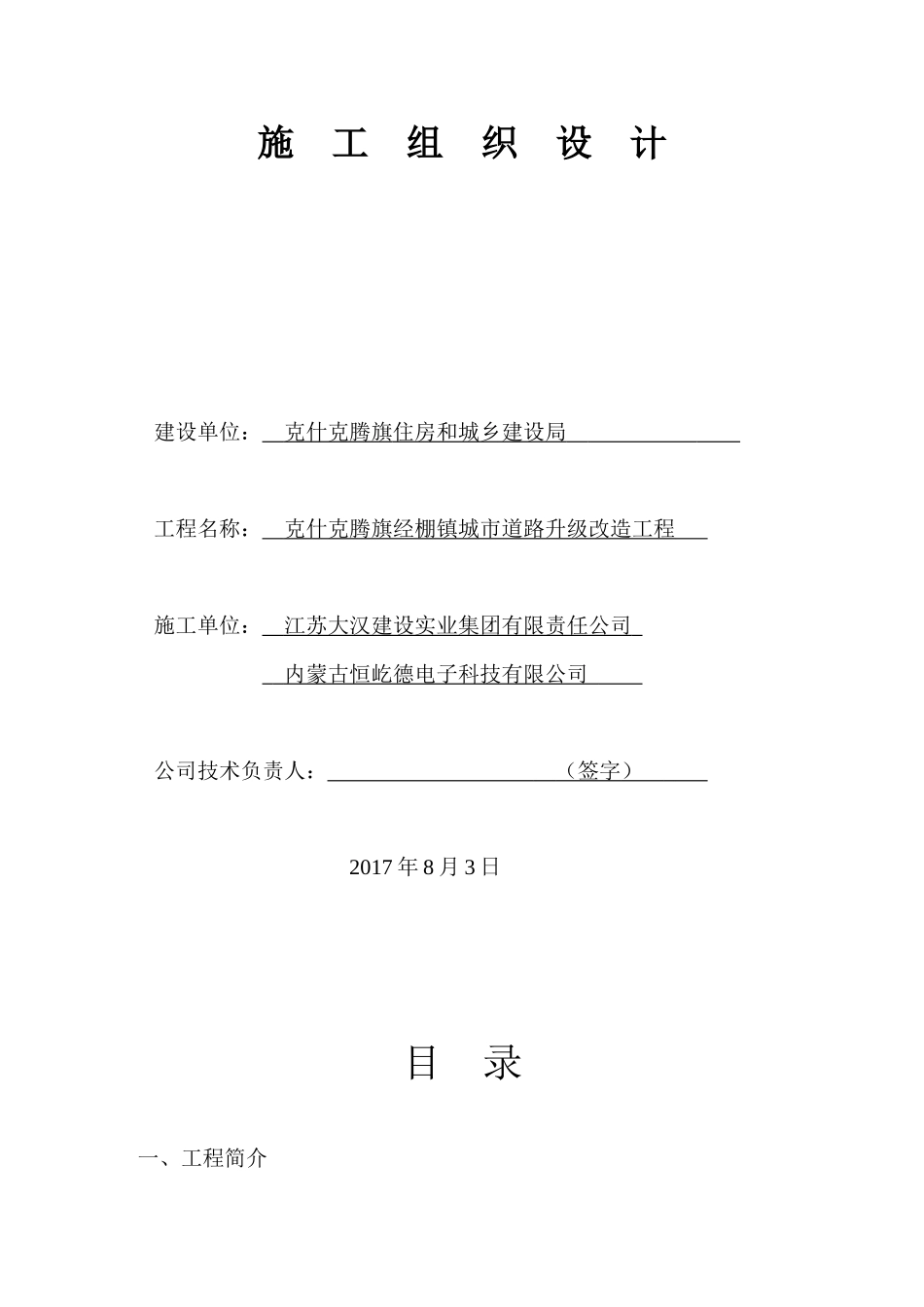

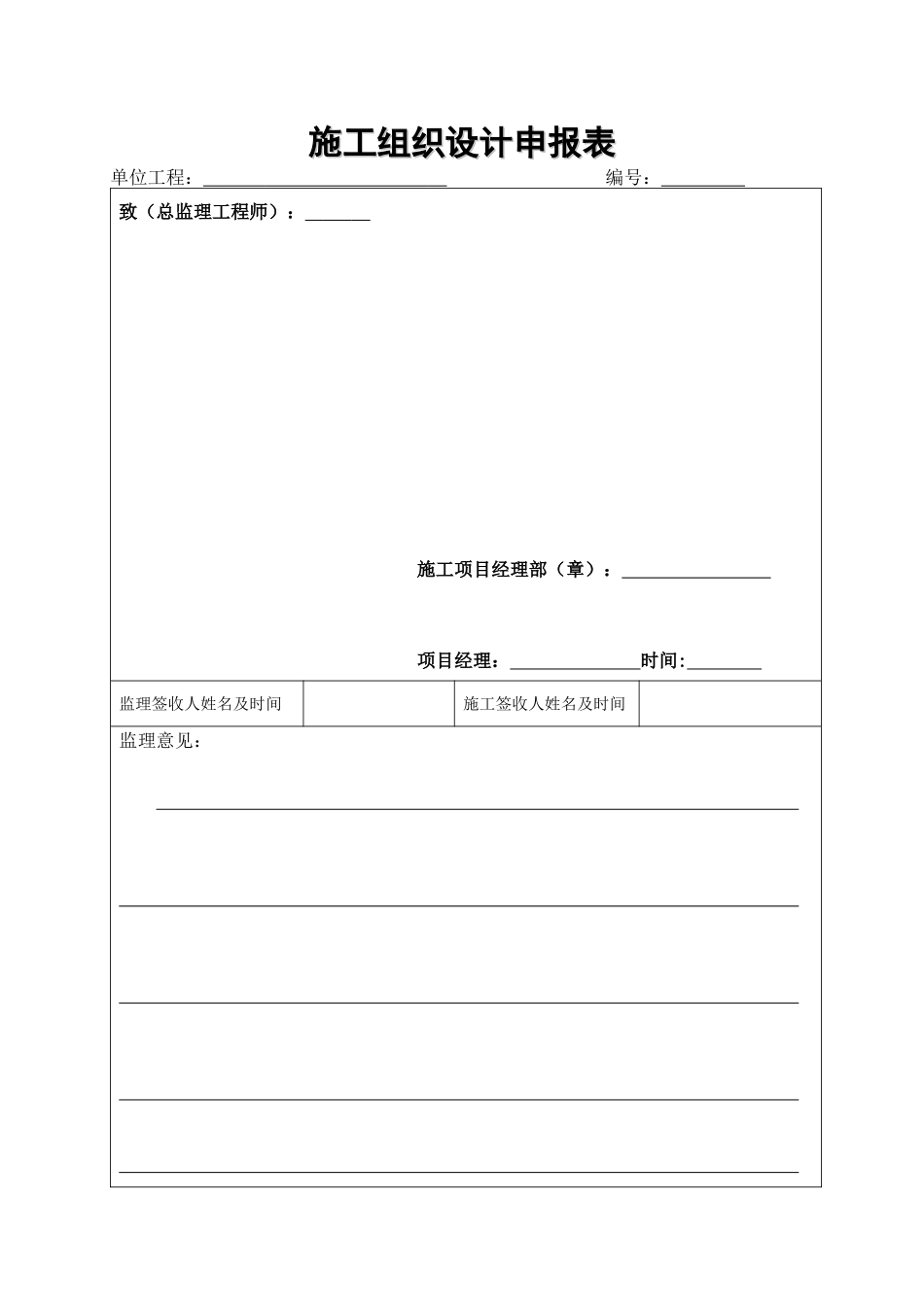

施工组织设计申报表施工组织设计申报表单位工程：编号：致（总监理工程师）：施工项目经理部（章）：项目经理：时间:监理签收人姓名及时间施工签收人姓名及时间监理意见：专业监理工程师：总监理工程师：时间：注：施工项目经理部应提前日提出本申报表。施工组织设计建设单位：克什克腾旗住房和城乡建设局工程名称：克什克腾旗经棚镇城市道路升级改造工程施工单位：江苏大汉建设实业集团有限责任公司内蒙古恒屹德电子科技有限公司公司技术负责人：（签字）2017年8月3日目录一、工程简介二、管理组织与机构体系三、施工工艺与技术措施四、进度计划、劳动力计划与保证措施五、投入机构与测试设备六、质量保证体系七、安全防护、文明施工、临时设施工措施八、环境保护措施及环境保护体系一、工程简介一、技术规范、标准1．技术规范⑴《城市道路工程设计规范》(CJJ37-2012)⑵《城市道路路线设计规范》(CJJ193-2012)⑶《城市道路交叉口设计规程》(CJJ152-2010)⑷《公路路基设计规范》（JTGD30-2015）⑸《公路路基施工技术规范》（JTGF10-2006）⑹《公路沥青路面设计规范》（JTGD50-2006）⑺《公路沥青路面施工技术规范》（JTGF40-2004）⑻《公路路面基层施工技术细则》（JTG/TF20-2015）⑼《城市道路工程施工与质量验收规范》(CJJ1-2008)⑽《建筑地基处理技术规范》（JGJ79-2012）⑾其它现行的施工技术规范、技术规程及验收标准2．技术标准道路等级：主干道设计行车速度50km/h；次干道设计行车速度：40km/h；支路设计行车速度30km/h。路面类型：设计行车道路面采用高等级沥青混凝土路面，道路横坡采用1.5%的单向坡。标准轴载：道路BZZ-100。二、工程概况本工程项目位于内蒙古克什克腾旗经棚镇中心城区，建设内容为：两纵十一横共计13条路的道路和人行道翻新、地面交通标线等基础设施的升级改造。两纵：即应昌路和解放路；十一横：即经一街至经十一街。三、道路设计1．平面设计主要道路一览表表1道路名称等级起止点车道宽度（米）长度（米）应昌路主干道经一街-规划宝石大街234478.895解放路主干道经一街-规划宝石大街164486.869经一街次干路应昌路-解放路23390经二街支路滨河路-东环路13/6/101100经三街次干路滨河路-东环路161200经四街支路滨河路-东环路13/101200经五街支路滨河路-东环路13/171200经六街支路应昌路-东环路13/16700经七街支路应昌路-东环路11730经八街支路滨河路-解放路以东20/16975经九街支路滨河路-解放路以东12920经十街次干路滨河路-解放路以东16920经十一街次干路滨河路-解放路16730具体详见平面图2．纵断面设计⑴结合现有道路标高进行纵断面设计。⑵对部分纵断面进行优化。主要道路纵断概况表23．横断面设计应昌路红线宽度为41米，机动车道为双向6车道，断面形式为三块板，机动车道23米，断面形式为6×3.5米双向6车道，中央设置1米宽的双黄线，两侧0.5米的路缘带+3.5米的绿化带，外侧2.5米自行车道+人行道铺至建筑边界。解放路红线宽度为35米，机动车道为双向4车道，断面形式为三块板，机动车道16米，断面形式为4×3.5米双向6车道，中央设置1米宽的双黄线，两侧0.5米的路缘带+3.5米的绿化带，外侧人行道宽6米。经一街红线宽度为30米，机动车道为双向6车道，断面形式为三块板，机动车道23米，断面形式为，中央设置1米宽的双黄线，3×3.5米机动车道+0.5米路缘带+3.5米的绿化带，南侧对其距离绿化带范围的方砖重新铺装，北侧人行道宽度为6-11米，可设置停车位，人行道及自行车道。经二街（应昌路以东）车道宽度由12米调整为13米，断面形式为2×3.5米的双向两车道，两侧设3米停车带。经二街（应昌路以西工业街段）车道宽度6米不变。道路名称最大纵坡（%）最小纵坡（%）应昌路0.9130.413解放路4.370.21经一街5.1180.316经二街3.2060.3经三街3.8450.437经四街2.5730.555经五街2.8780.479经六街2.5260.358经七街6.00.3经八街3.650.497经九街2.3310.453经十街2.8720.453经十一街5.0431.423经二街（工业街以西），原有10米宽机动车道不变，断面形式：3×3.5米，南侧单侧设3米停车带。经三街机动车道宽度由原来17米调整为16米，断面形式为4×3.5米双向6车道，中央设置1米宽...
