桥梁工程施工组织设计概要VIP专享VIP免费

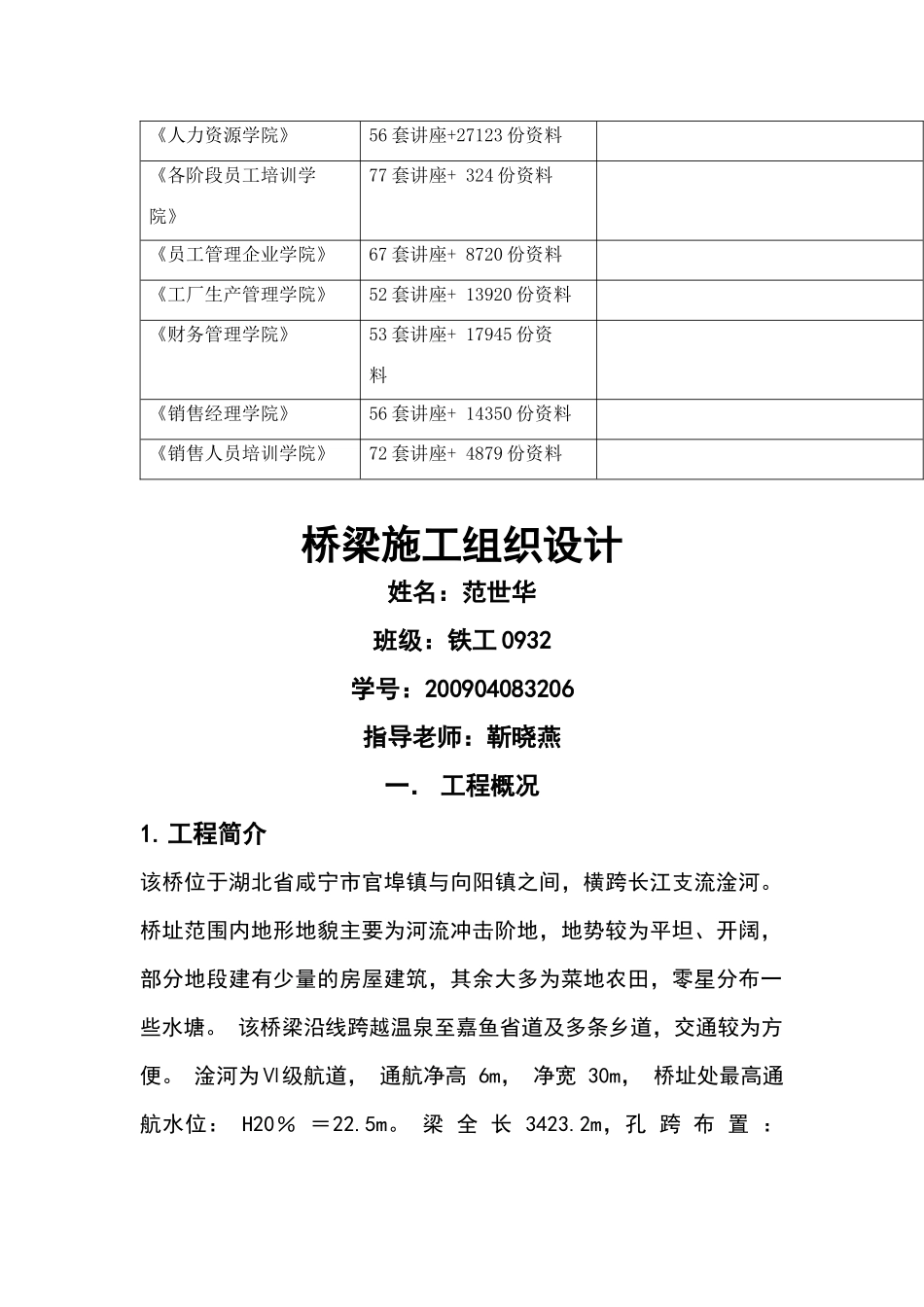

更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料桥梁施工组织设计姓名：范世华班级：铁工0932学号：200904083206指导老师：靳晓燕一．工程概况1.工程简介该桥位于湖北省咸宁市官埠镇与向阳镇之间，横跨长江支流淦河。桥址范围内地形地貌主要为河流冲击阶地，地势较为平坦、开阔，部分地段建有少量的房屋建筑，其余大多为菜地农田，零星分布一些水塘。该桥梁沿线跨越温泉至嘉鱼省道及多条乡道，交通较为方便。淦河为Ⅵ级航道，通航净高6m，净宽30m，桥址处最高通航水位：H20％＝22.5m。梁全长3423.2m，孔跨布置：54-32m+4-24m+15-32m+1-24m+2-32m+（40+64+40）m连续梁+1-32m+2-24m+16-32m+2-24m+5-32m简支梁。全桥墩台基础采用钻孔灌注桩基础，桩径根据不同跨度和地质条件分别有1.0m，1.25m，1.5m。本桥连续梁77#及78#主墩基础采用钢板桩围堰施工，连续梁采用挂篮悬臂浇筑法施工。本桥孔跨数量多，施工时间长，箱梁悬臂浇筑工艺标准高，需要投入大量的设备和人员，而且跨越航道，因此本桥是武广客运专线的重点工程。2.设计主要技术标准铁路等级级：客运专线设计速度目标值：基础设施350km/h正线数目：双线正线线间距：5m最大坡度：12‰机车类型：电动车组列车运行方式：自动控制行车指挥方式：综合调度轨道类型：无碴轨道2.自然特征3.1.地质特征沿线地质条件复杂，不良地质发育。沿线不良地质及特殊地质有岩溶，软土及松软土，膨胀土及网纹状红黏土等。3.2.水文特征本工程沿线水文地质条件复杂，地下水类型有松散岩类孔隙水、红层裂隙孔隙溶洞水、碳酸盐岩类岩溶水、基岩裂隙水四大类。根据水质分析，除了岩溶水局部具弱、中等侵蚀外，沿线其它类型地下水、主要河流及地表水对砼无侵蚀性。3.3.地震烈度根据国家地震局2001年编制的1：400万“中国地震动参数区划图”确定，本标段地震动峰值加速度分区为0.05g,地震动反应特征周期0.35s。3.4.气象特征本工程沿线属亚热带大陆性气候，四季变化明显，冬冷夏热。春夏多雨，秋冬干旱，暑热期长，霜期较短，夏季湿热，冬季干寒。年平均气温15.5℃，极端最高气温42.7℃，极端最低气温-17.3℃，雨季在3～8月份，年平均降水量在750～1500mm之间，占全年降水量的40％左右，每年洪水期在6～8月，日最大降水量为317.4mm。4.施工条件4.1.交通条件沿线有107国道纵贯全区，横穿线路的既有县乡道路较多且呈网状分布，交通较为方便。但个别乡道需在拓宽改造后方可利用。4.2.水、电本工程沿线河网密集，湖泊众多，水系发达。水质对砼无侵蚀性，施工用水可就近取水或打井取水，进入城区范围内工点可利用城市自来水。本工程沿线有3.5kv、10kv、35kv等高压电力线或交错或平行线路分布，施工用电可就近引入。施工时配备发电机组备用。4.3.燃料本工程线路沿线燃料供应比较充足，施工机械使用的燃料可就近购买。4.4.工程材料本工程所用主要材料（包括水泥、钢材、防水板、中空锚杆、桥梁支座、钢绞线、土工材料等达到招标规模具备招标条件的材料）须由施工单位和建设单位按照《工程建设项目货物招标投标办法》（国家发改委、铁道部等七部委第27号令）招标选定供应商，由施工单位与中标的供应商...
