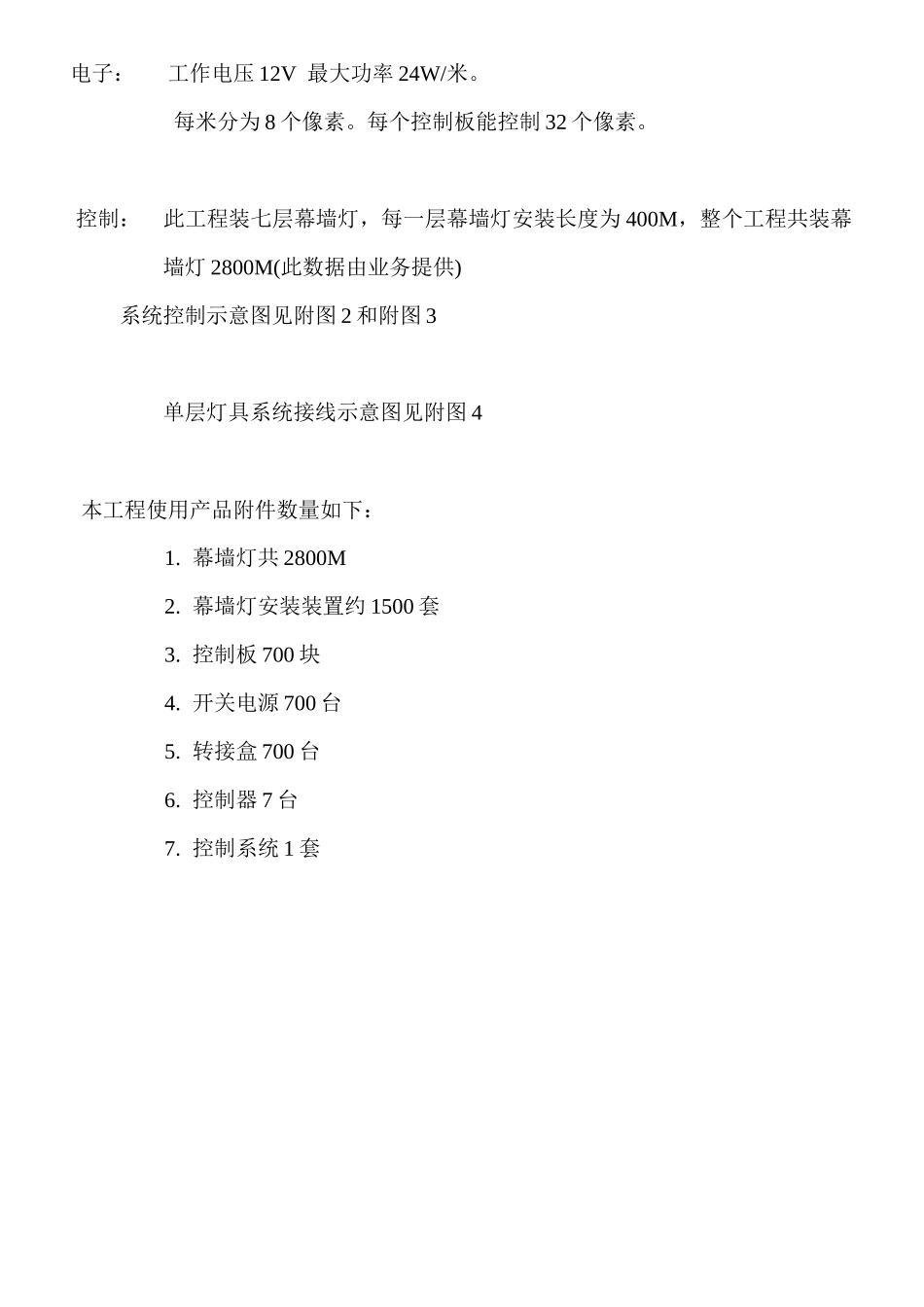

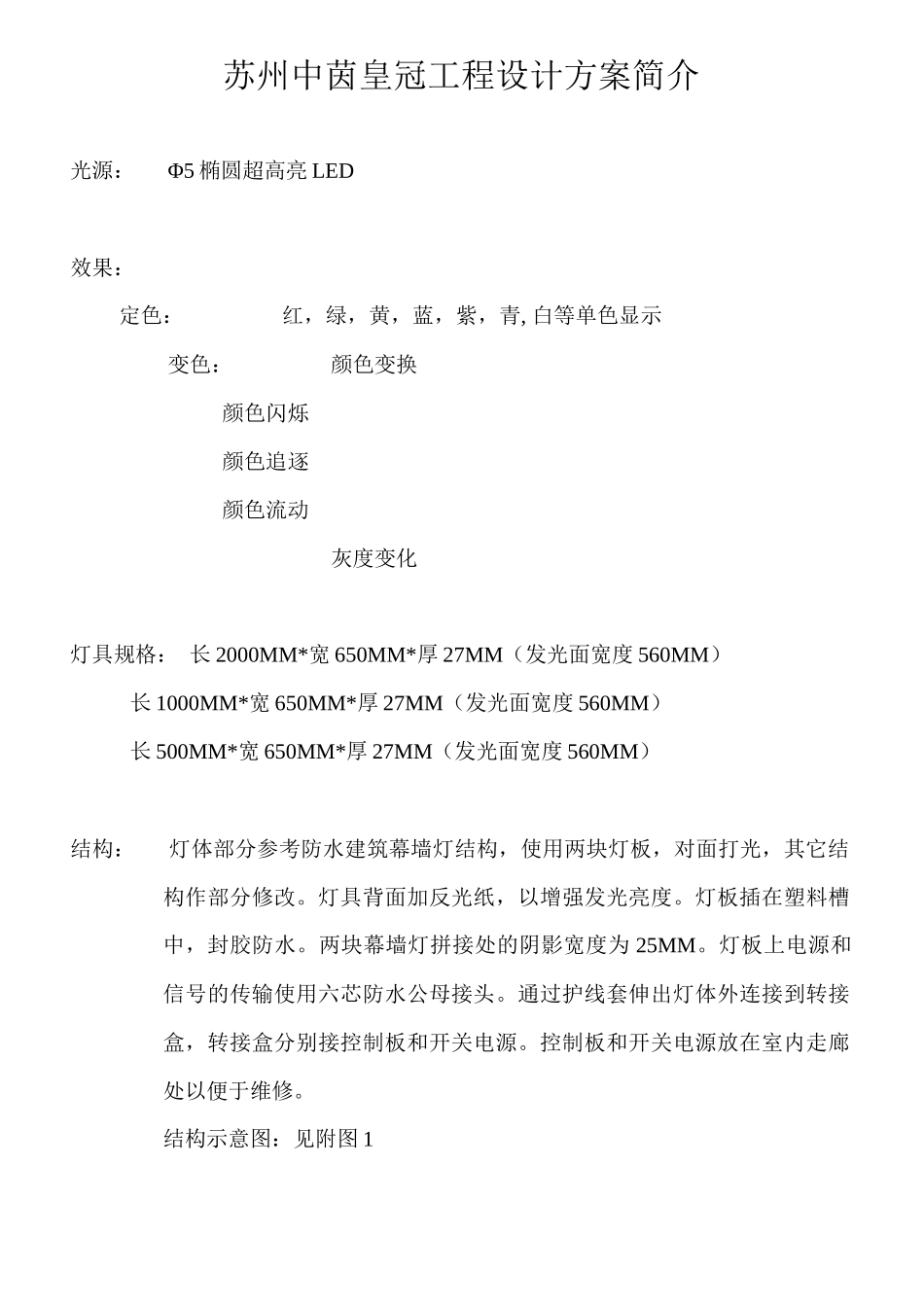

苏州中茵皇冠工程设计方案简介光源：Φ5椭圆超高亮LED效果：定色：红，绿，黄，蓝，紫，青,白等单色显示变色：颜色变换颜色闪烁颜色追逐颜色流动灰度变化灯具规格：长2000MM*宽650MM*厚27MM（发光面宽度560MM）长1000MM*宽650MM*厚27MM（发光面宽度560MM）长500MM*宽650MM*厚27MM（发光面宽度560MM）结构：灯体部分参考防水建筑幕墙灯结构，使用两块灯板，对面打光，其它结构作部分修改。灯具背面加反光纸，以增强发光亮度。灯板插在塑料槽中，封胶防水。两块幕墙灯拼接处的阴影宽度为25MM。灯板上电源和信号的传输使用六芯防水公母接头。通过护线套伸出灯体外连接到转接盒，转接盒分别接控制板和开关电源。控制板和开关电源放在室内走廊处以便于维修。结构示意图：见附图1电子：工作电压12V最大功率24W/米。每米分为8个像素。每个控制板能控制32个像素。控制：此工程装七层幕墙灯，每一层幕墙灯安装长度为400M，整个工程共装幕墙灯2800M(此数据由业务提供)系统控制示意图见附图2和附图3单层灯具系统接线示意图见附图4本工程使用产品附件数量如下：1.幕墙灯共2800M2.幕墙灯安装装置约1500套3.控制板700块4.开关电源700台5.转接盒700台6.控制器7台7.控制系统1套附图1：附图2：附图3附图4
