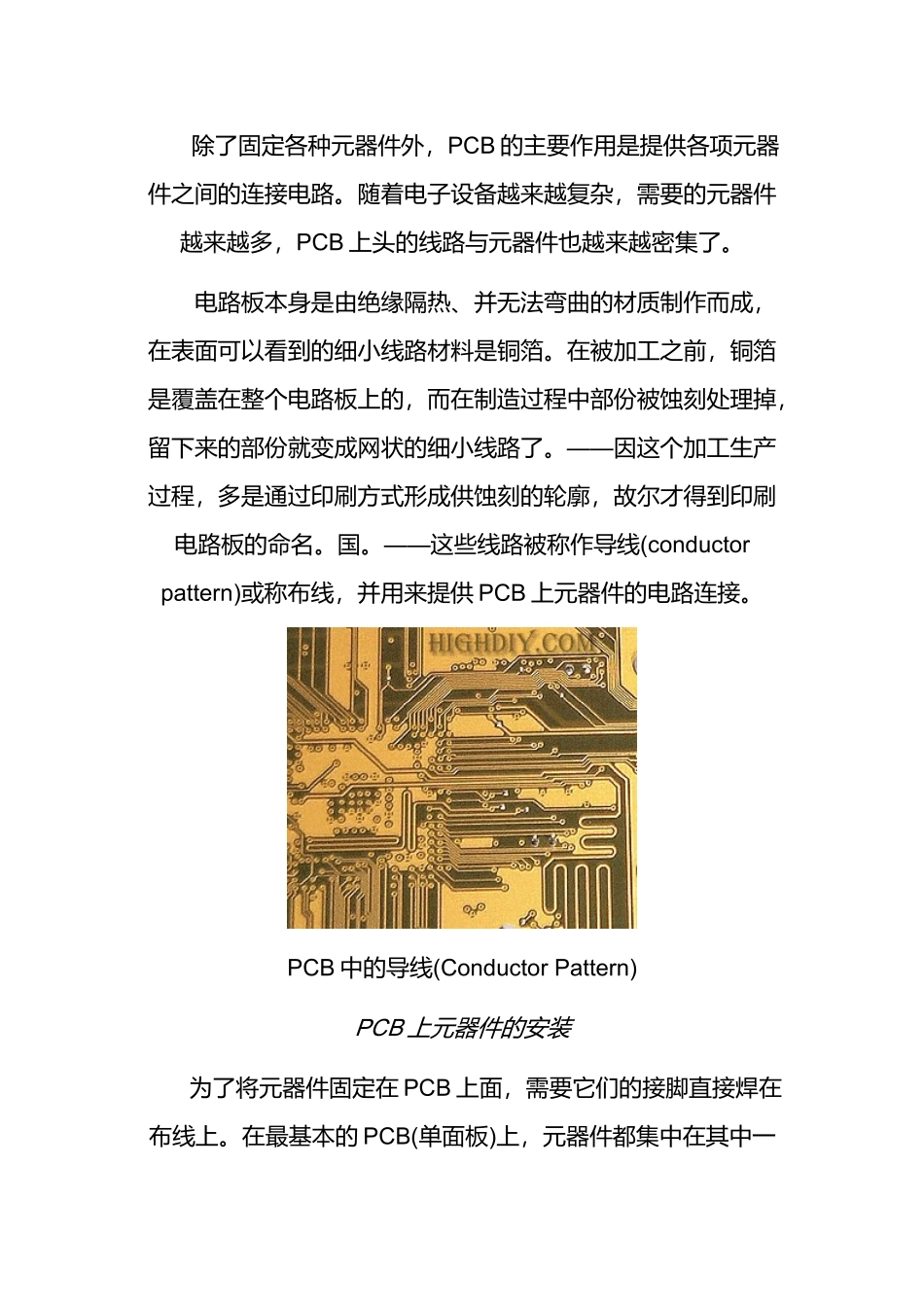

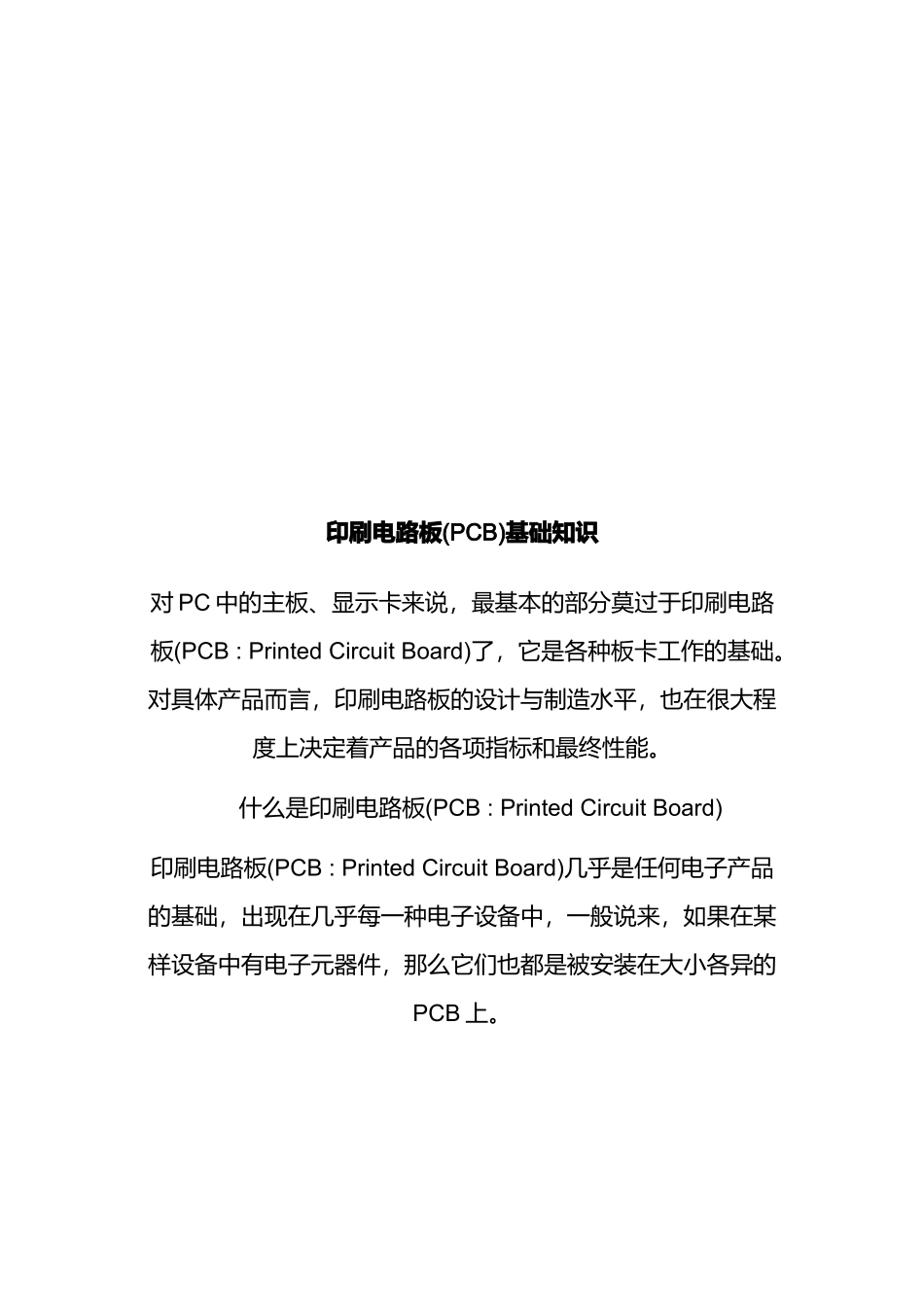

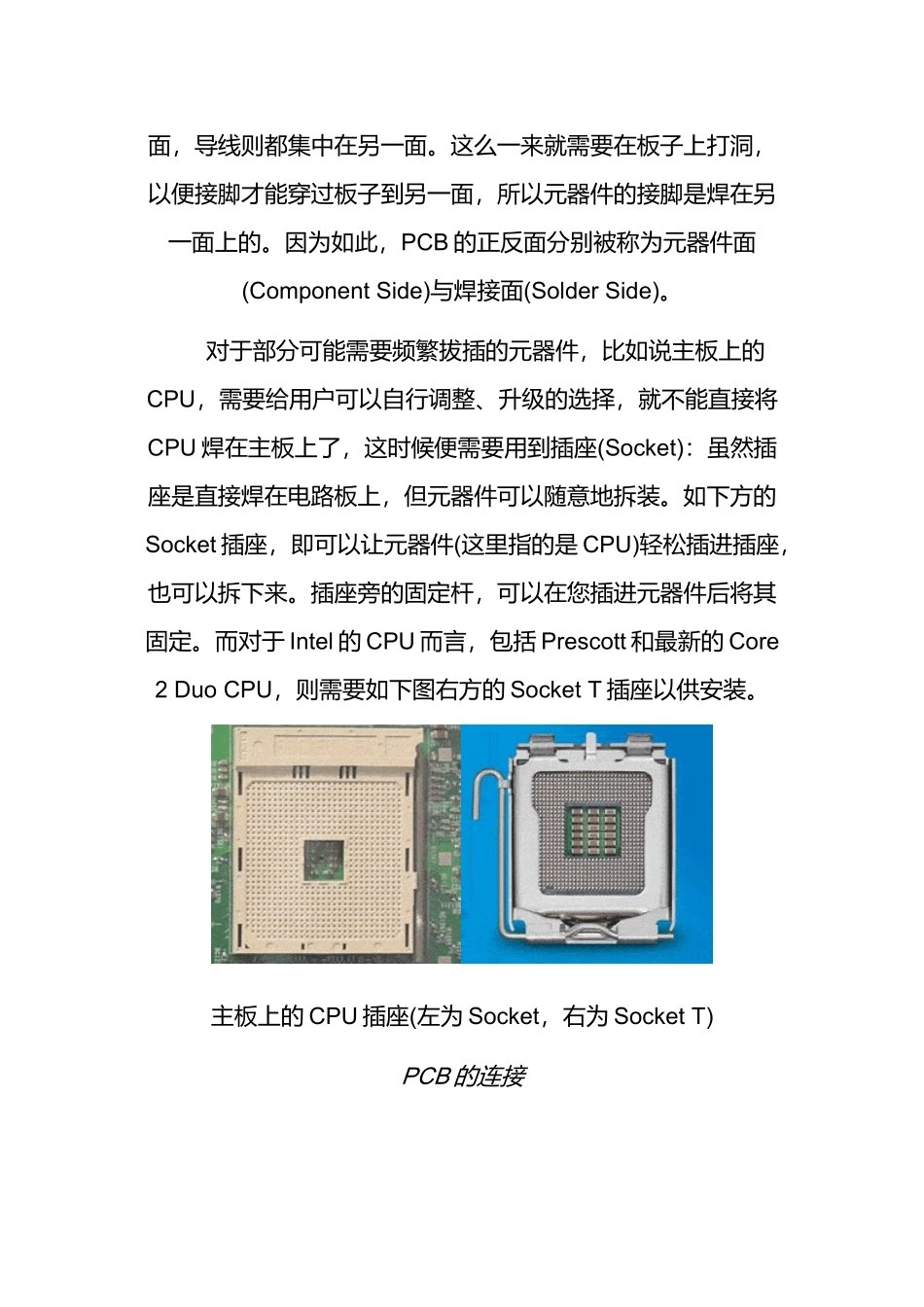

印刷电路板(PCB)基础知识对 PC 中的主板、显示卡来说,最基本的部分莫过于印刷电路板(PCB : Printed Circuit Board)了,它是各种板卡工作的基础。对具体产品而言,印刷电路板的设计与制造水平,也在很大程度上决定着产品的各项指标和最终性能。什么是印刷电路板(PCB : Printed Circuit Board)印刷电路板(PCB : Printed Circuit Board)几乎是任何电子产品的基础,出现在几乎每一种电子设备中,一般说来,如果在某样设备中有电子元器件,那么它们也都是被安装在大小各异的PCB 上。 除了固定各种元器件外,PCB 的主要作用是提供各项元器件之间的连接电路。随着电子设备越来越复杂,需要的元器件越来越多,PCB 上头的线路与元器件也越来越密集了。 电路板本身是由绝缘隔热、并无法弯曲的材质制作而成,在表面可以看到的细小线路材料是铜箔。在被加工之前,铜箔是覆盖在整个电路板上的,而在制造过程中部份被蚀刻处理掉,——留下来的部份就变成网状的细小线路了。因这个加工生产过程,多是通过印刷方式形成供蚀刻的轮廓,故尔才得到印刷——电路板的命名。国。这些线路被称作导线(conductor pattern)或称布线,并用来提供 PCB 上元器件的电路连接。PCB 中的导线(Conductor Pattern)PCB 上元器件的安装 为了将元器件固定在 PCB 上面,需要它们的接脚直接焊在布线上。在最基本的 PCB(单面板)上,元器件都集中在其中一面,导线则都集中在另一面。这么一来就需要在板子上打洞,以便接脚才能穿过板子到另一面,所以元器件的接脚是焊在另一面上的。因为如此,PCB 的正反面分别被称为元器件面 (Component Side)与焊接面(Solder Side)。 对于部分可能需要频繁拔插的元器件,比如说主板上的CPU,需要给用户可以自行调整、升级的选择,就不能直接将CPU 焊在主板上了,这时候便需要用到插座(Socket):虽然插座是直接焊在电路板上,但元器件可以随意地拆装。如下方的Socket 插座,即可以让元器件(这里指的是 CPU)轻松插进插座,也可以拆下来。插座旁的固定杆,可以在您插进元器件后将其固定。而对于 Intel 的 CPU 而言,包括 Prescott 和最新的 Core 2 Duo CPU,则需要如下图右方的 Socket T 插座以供安装。主板上的 CPU 插座(左为 Socket,右为 Socket T)PCB 的连接 如果要将两块 PCB 相互连结,即在物理上将两块 PCB 在“”电路上连接起来,则一般需用到俗称 金手指 的边接头(edge connector)—...
