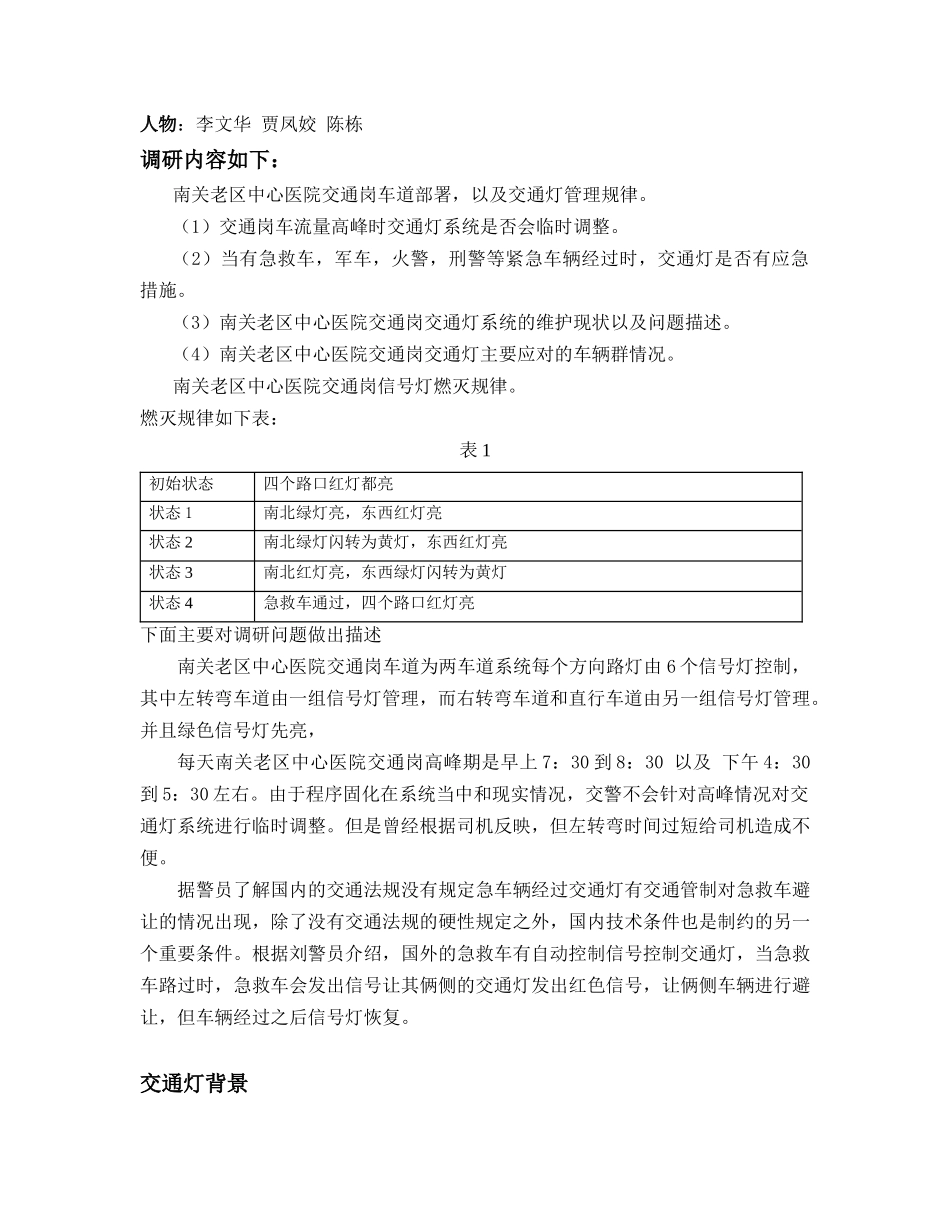

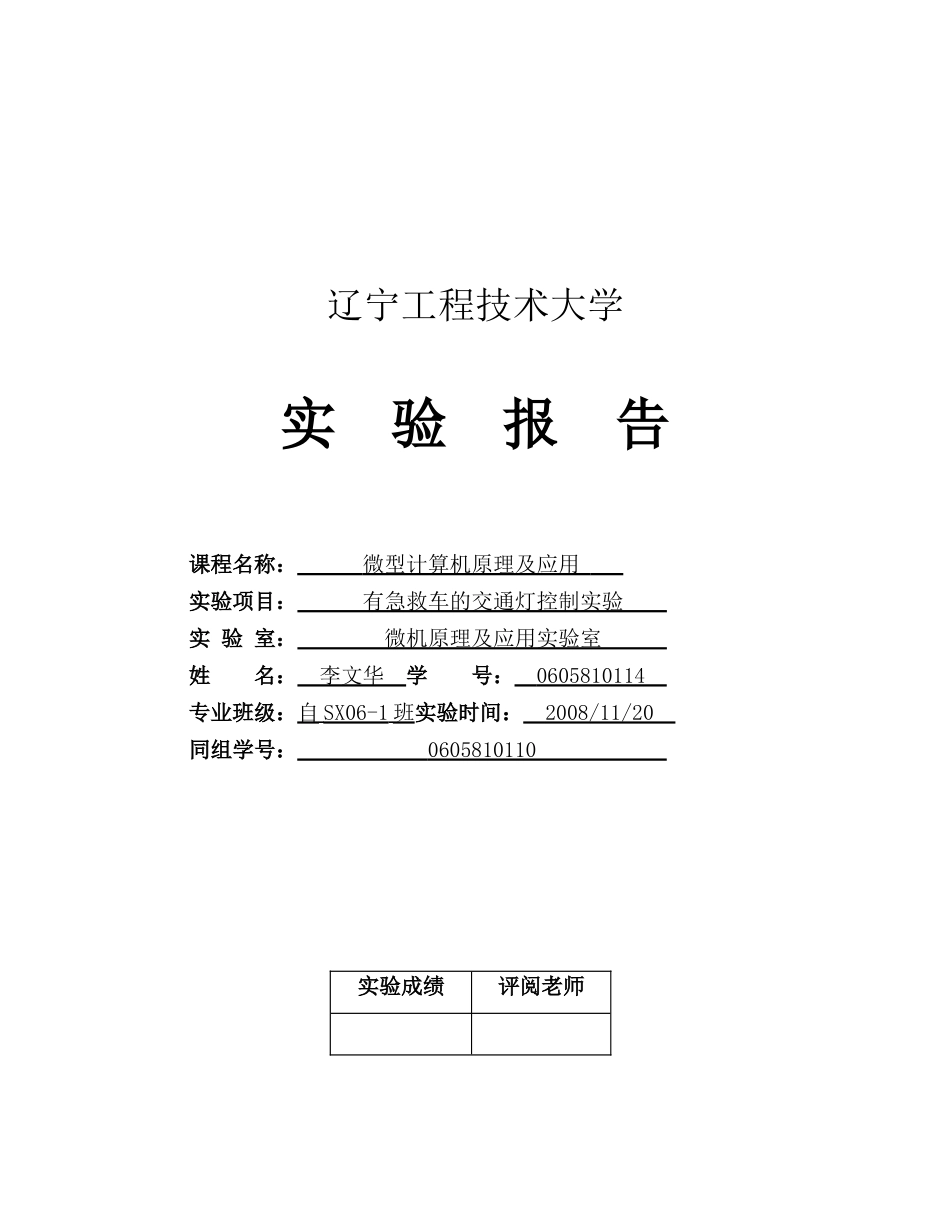

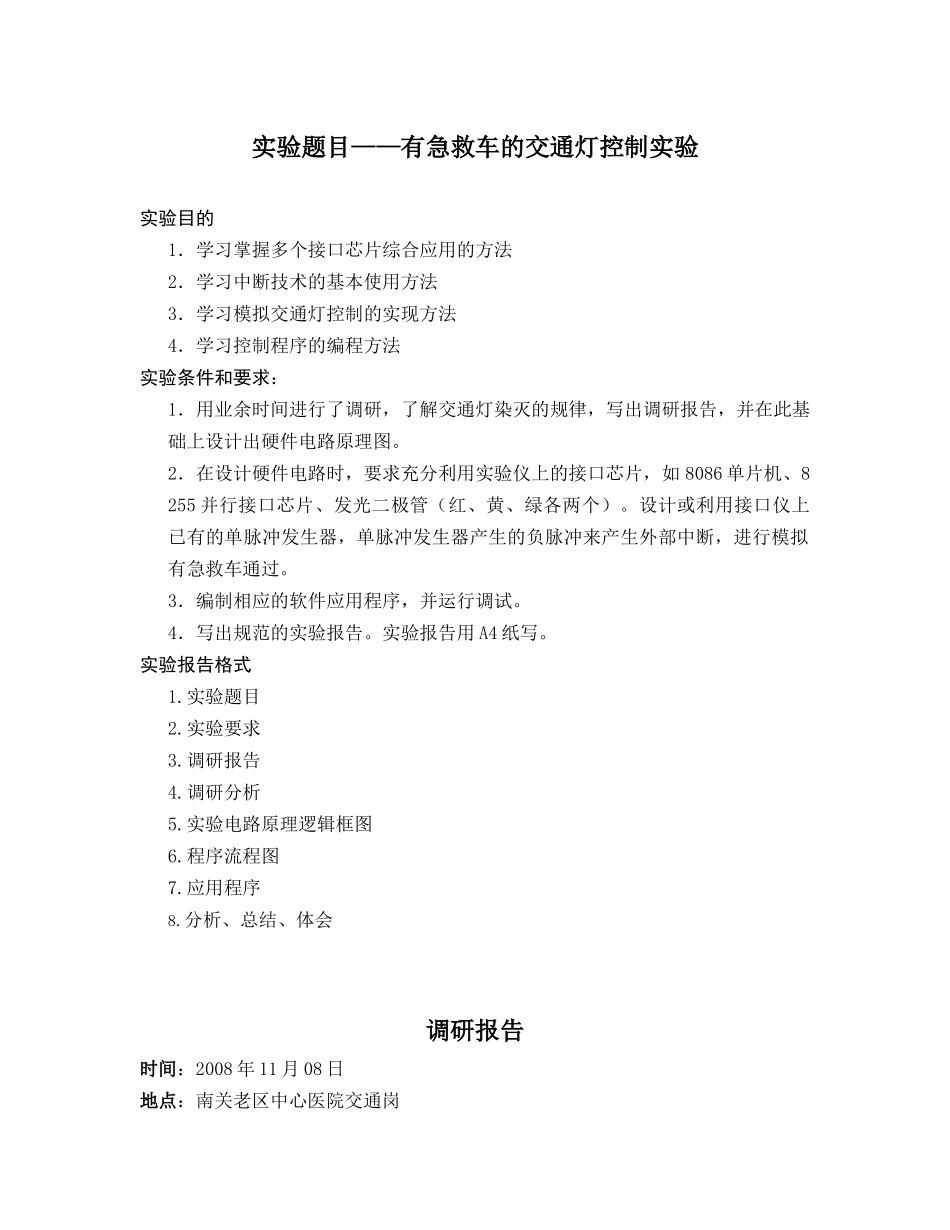

辽宁工程技术大学实 验 报 告课程名称： 微型计算机原理及应用 实验项目： 有急救车的交通灯控制实验 实 验 室： 微机原理及应用实验室 姓 名： 李文华 学 号： 0605810114 专业班级：自 SX06-1 班 实验时间： 2008/11/20 同组学号： 0605810110 实验成绩评阅老师实验题目——有急救车的交通灯控制实验实验目的1．学习掌握多个接口芯片综合应用的方法2．学习中断技术的基本使用方法3．学习模拟交通灯控制的实现方法4．学习控制程序的编程方法实验条件和要求：1．用业余时间进行了调研，了解交通灯染灭的规律，写出调研报告，并在此基础上设计出硬件电路原理图。2．在设计硬件电路时，要求充分利用实验仪上的接口芯片，如 8086 单片机、8255 并行接口芯片、发光二极管（红、黄、绿各两个）。设计或利用接口仪上已有的单脉冲发生器，单脉冲发生器产生的负脉冲来产生外部中断，进行模拟有急救车通过。3．编制相应的软件应用程序，并运行调试。4．写出规范的实验报告。实验报告用 A4 纸写。实验报告格式1.实验题目2.实验要求3.调研报告4.调研分析5.实验电路原理逻辑框图6.程序流程图7.应用程序8.分析、总结、体会调研报告时间：2008 年 11 月 08 日地点：南关老区中心医院交通岗人物：李文华 贾凤姣 陈栋调研内容如下：南关老区中心医院交通岗车道部署，以及交通灯管理规律。（1）交通岗车流量高峰时交通灯系统是否会临时调整。（2）当有急救车，军车，火警，刑警等紧急车辆经过时，交通灯是否有应急措施。（3）南关老区中心医院交通岗交通灯系统的维护现状以及问题描述。（4）南关老区中心医院交通岗交通灯主要应对的车辆群情况。南关老区中心医院交通岗信号灯燃灭规律。燃灭规律如下表：表 1初始状态四个路口红灯都亮状态 1南北绿灯亮，东西红灯亮状态 2南北绿灯闪转为黄灯，东西红灯亮状态 3南北红灯亮，东西绿灯闪转为黄灯状态 4急救车通过，四个路口红灯亮下面主要对调研问题做出描述南关老区中心医院交通岗车道为两车道系统每个方向路灯由 6 个信号灯控制，其中左转弯车道由一组信号灯管理，而右转弯车道和直行车道由另一组信号灯管理。并且绿色信号灯先亮，每天南关老区中心医院交通岗高峰期是早上 7：30 到 8：30 以及 下午 4：30到 5：30 左右。由于程序固化在系统当中和现实情况，交警不会针对高峰情况对交通灯系统进行临时调整。但是曾经根据司机反映，但左转弯时间过短给司机造成不便...
