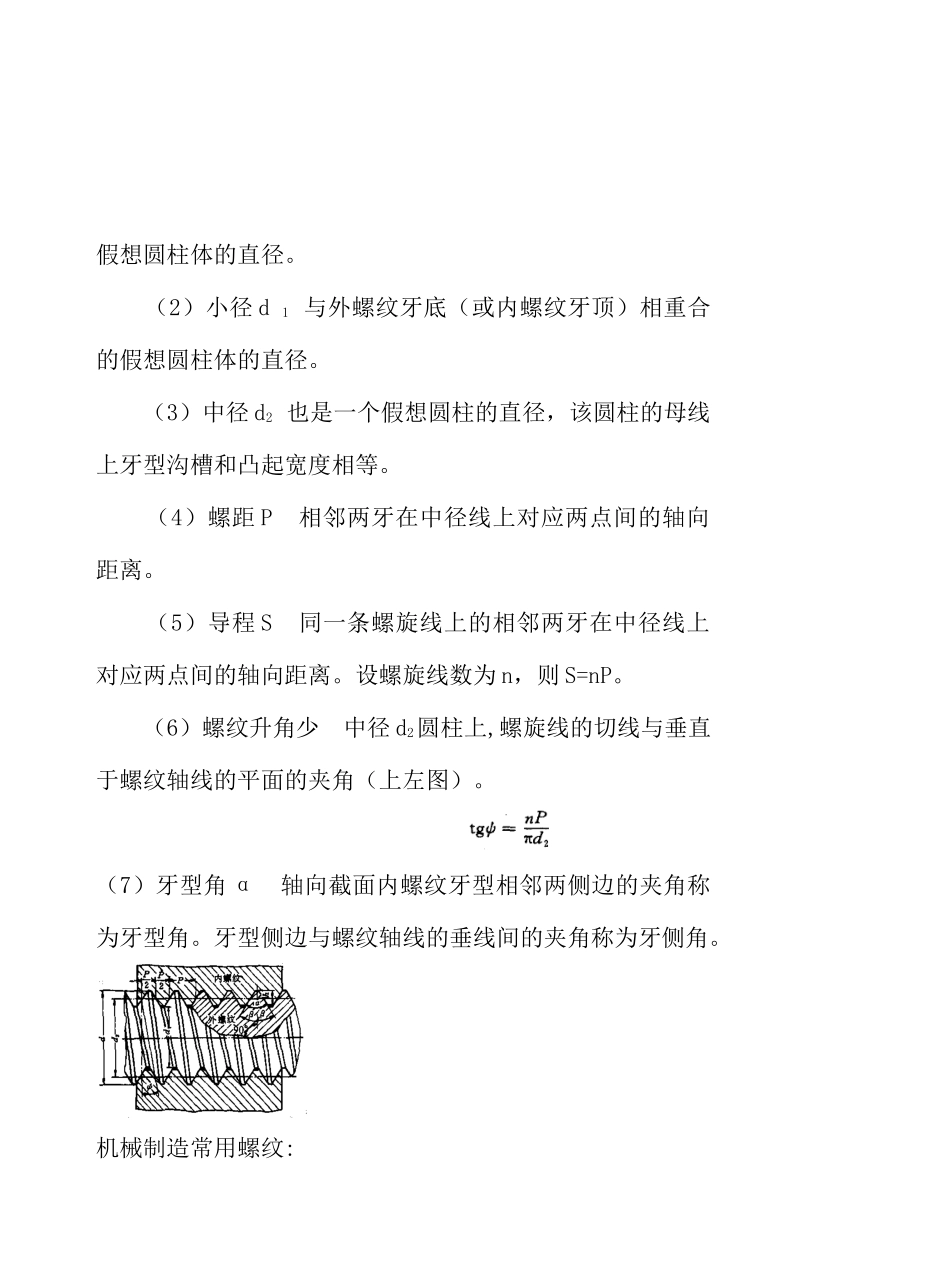

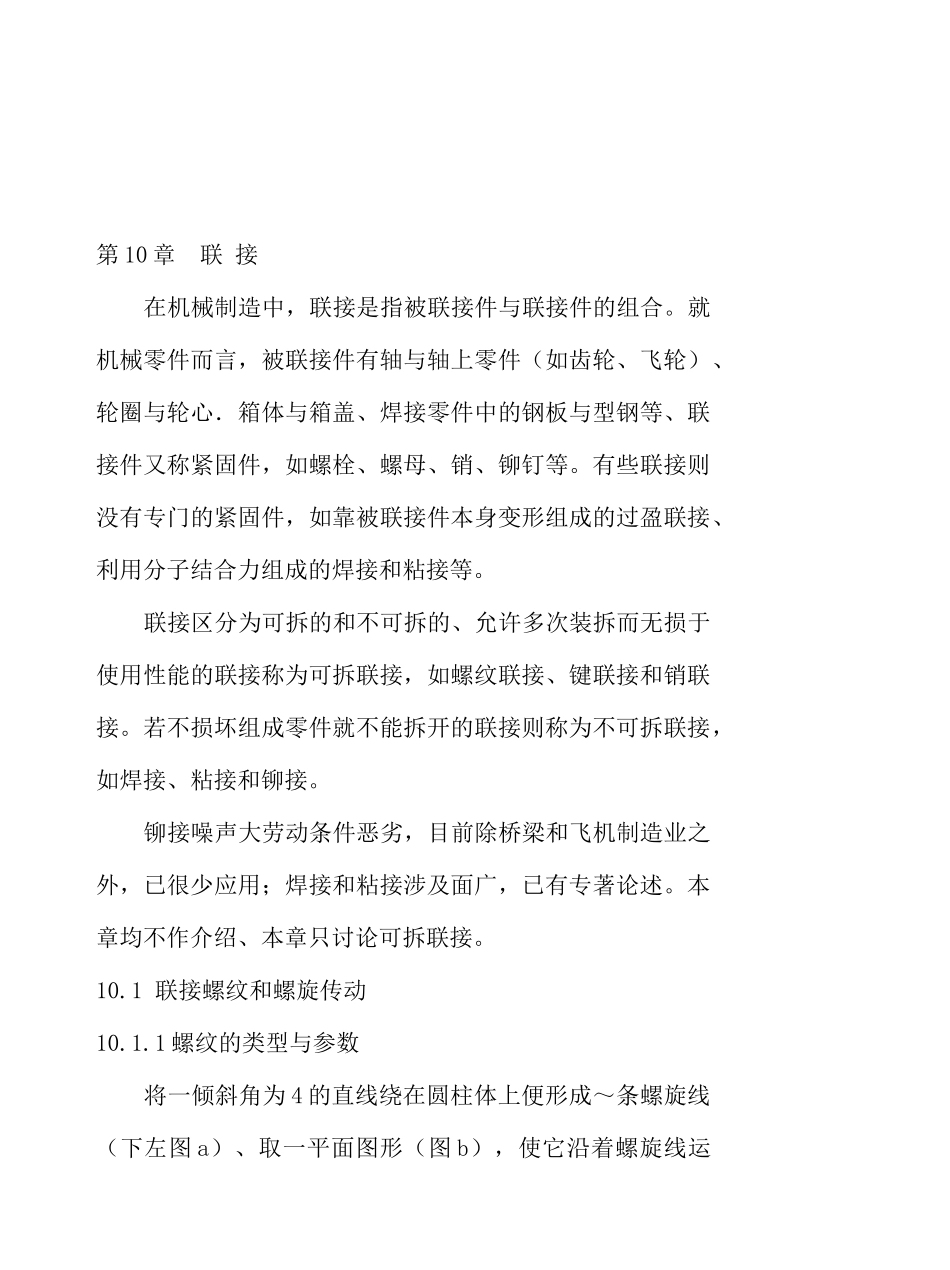

第 10 章 联 接 在机械制造中，联接是指被联接件与联接件的组合。就机械零件而言，被联接件有轴与轴上零件（如齿轮、飞轮）、轮圈与轮心．箱体与箱盖、焊接零件中的钢板与型钢等、联接件又称紧固件，如螺栓、螺母、销、铆钉等。有些联接则没有专门的紧固件，如靠被联接件本身变形组成的过盈联接、利用分子结合力组成的焊接和粘接等。 联接区分为可拆的和不可拆的、允许多次装拆而无损于使用性能的联接称为可拆联接，如螺纹联接、键联接和销联接。若不损坏组成零件就不能拆开的联接则称为不可拆联接，如焊接、粘接和铆接。 铆接噪声大劳动条件恶劣，目前除桥梁和飞机制造业之外，已很少应用；焊接和粘接涉及面广，已有专著论述。本章均不作介绍、本章只讨论可拆联接。10.1 联接螺纹和螺旋传动10.1.1 螺纹的类型与参数 将一倾斜角为 4 的直线绕在圆柱体上便形成～条螺旋线（下左图 a）、取一平面图形（图 b），使它沿着螺旋线运动，运动时保持此图形通过圆柱体的轴线，就得到螺纹。按照平面图形的形状螺纹分为三角形螺纹、梯形螺纹和锯齿形螺纹等。按照螺旋线的旋向。螺纹分为左旋螺纹和右旋燃纹。机械制造中一般采用右旋螺纹，有特殊要求肘，才采用左旋螺纹。按照螺旋线的数目，螺纹还分为单线螺纹和等距排列的多线螺纹（下右图）。为了制造方便，螺纹的线数一般不超过 4。螺纹有内螺纹和外螺纹之分，两者旋合组成螺旋副或称螺纹副、用于联接的螺纹称为联接螺纹；用于传动的螺纹称为传动螺纹。相应的传动称为螺旋传动。由于螺旋传动也是利用螺纹零件工作的，其受力情况和几何关系与螺纹联接相似，所以也列入本章论述。 按照母体形状，螺纹分为圆柱螺纹和圆锥螺纹．现以圆柱螺纹为例，说明螺纹的主要几何参数（下图） （1）大 d 与外螺纹牙顶（或内螺纹牙底）相重合的假想圆柱体的直径。 （2）小径 d 1 与外螺纹牙底（或内螺纹牙顶）相重合的假想圆柱体的直径。 （3）中径 d2 也是一个假想圆柱的直径，该圆柱的母线上牙型沟槽和凸起宽度相等。 （4）螺距 P 相邻两牙在中径线上对应两点间的轴向距离。 （5）导程 S 同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离。设螺旋线数为 n，则 S=nP。 （6）螺纹升角少 中径 d2圆柱上,螺旋线的切线与垂直于螺纹轴线的平面的夹角（上左图）。 （7）牙型角 α 轴向截面内螺纹牙型相邻两侧边的夹角称为牙型角。牙型侧边与螺纹轴线的垂线间的夹角称为牙侧角。 ...
