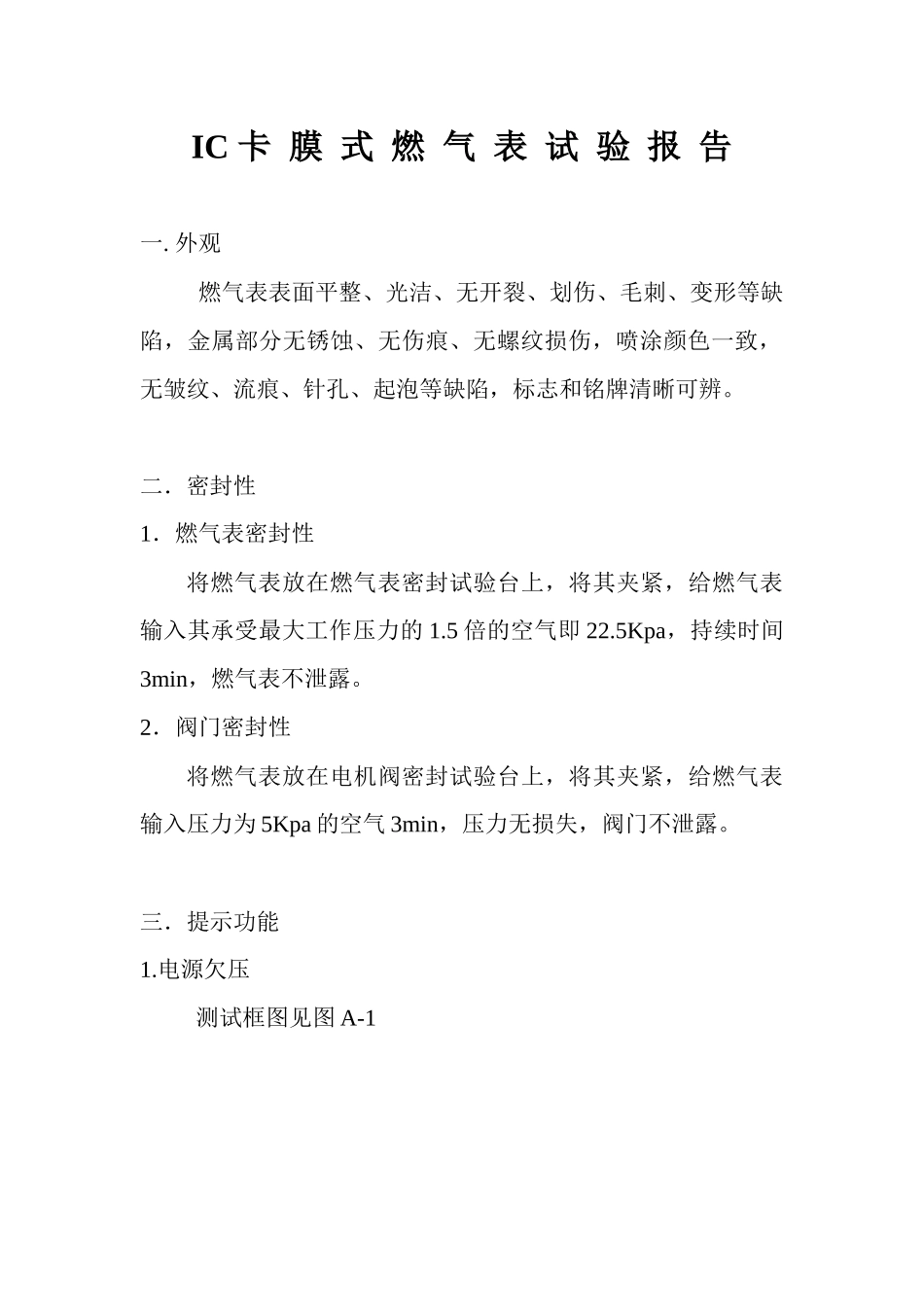

IC 卡 膜 式 燃 气 表 试 验 报 告一. 外观燃气表表面平整、光洁、无开裂、划伤、毛刺、变形等缺陷，金属部分无锈蚀、无伤痕、无螺纹损伤，喷涂颜色一致，无皱纹、流痕、针孔、起泡等缺陷，标志和铭牌清晰可辨。二．密封性1．燃气表密封性将燃气表放在燃气表密封试验台上，将其夹紧，给燃气表输入其承受最大工作压力的 1.5 倍的空气即 22.5Kpa，持续时间3min，燃气表不泄露。2．阀门密封性将燃气表放在电机阀密封试验台上，将其夹紧，给燃气表输入压力为 5Kpa 的空气 3min，压力无损失，阀门不泄露。三．提示功能1.电源欠压测试框图见图 A-1 图 A-1按测试框图连接被检的带预付费装置的燃气表，将稳压电源调至正常工作电压 6V 时，闭合开关，燃气表正常工作，然后下调稳压电源的电压至欠压设计值 5V，此时燃气表给予欠压提示，并在 3s 内关闭控制阀。2.气量不足向燃气表输入一定的气量，使其正常工作，当燃气剩余不足 5m3时，使用燃气时蜂鸣器发出“嘟”声，显示余额不足，提示需购买燃气；当燃气剩余 2m3时，燃气表关阀，提示购买燃气。插入 IC 卡后，开阀继续用气，当燃气剩余为 0m3时，燃气表关阀，不能用气。3.误操作目测方法检查。插入非本表卡或其他卡片式异物，或输入误代码，燃气表显示错误 Errc-19 并关阀。四.控制功能1.预付费和用气控制当燃气剩余不足 5m3时，使用燃气时蜂鸣器发出“嘟”声，显示余额不足，提示需购买燃气；当燃气剩余 2m3时，燃气表关阀，提示购买燃气。插入 IC 卡后，开阀继续用气，当燃气剩余为 0m3时，燃气表关阀，不能用气。重新输入一定气量值后，燃气表自动打开控制阀恢复供气。2.电源欠压保护输入任意气量后，记录当前表内气存量，然后缓慢下调稳压电源的电压至低于 5V，燃气表自动关闭控制阀，当恢复到正常电压时，控制阀能正常打开，表内气存量与关阀前完全一致。3.断电保护功能断电保护功能试验按测试框图连接。K 闭合，记录当前表内气存量，然后断开 K，控制阀关闭；10min 后恢复供电，控制阀正常打开，表内存气量与关阀前一致。4.气量累积第一次购买 10m3 后，向燃气表输入 10m3，燃气表显示“剩余 10m3”,“本次购买 10m3”，“累计 10m3”，“剩余 10m3”。第二次购买 10m3 后，向燃气表输入 10m3，燃气表显示“剩余 20m3”,“本次购买 10m3”，“累计 20m3”，“剩余20m3”。 第三次购买 10m3 后，向燃气表输入 10m3，燃气表显示“剩余 30m...
