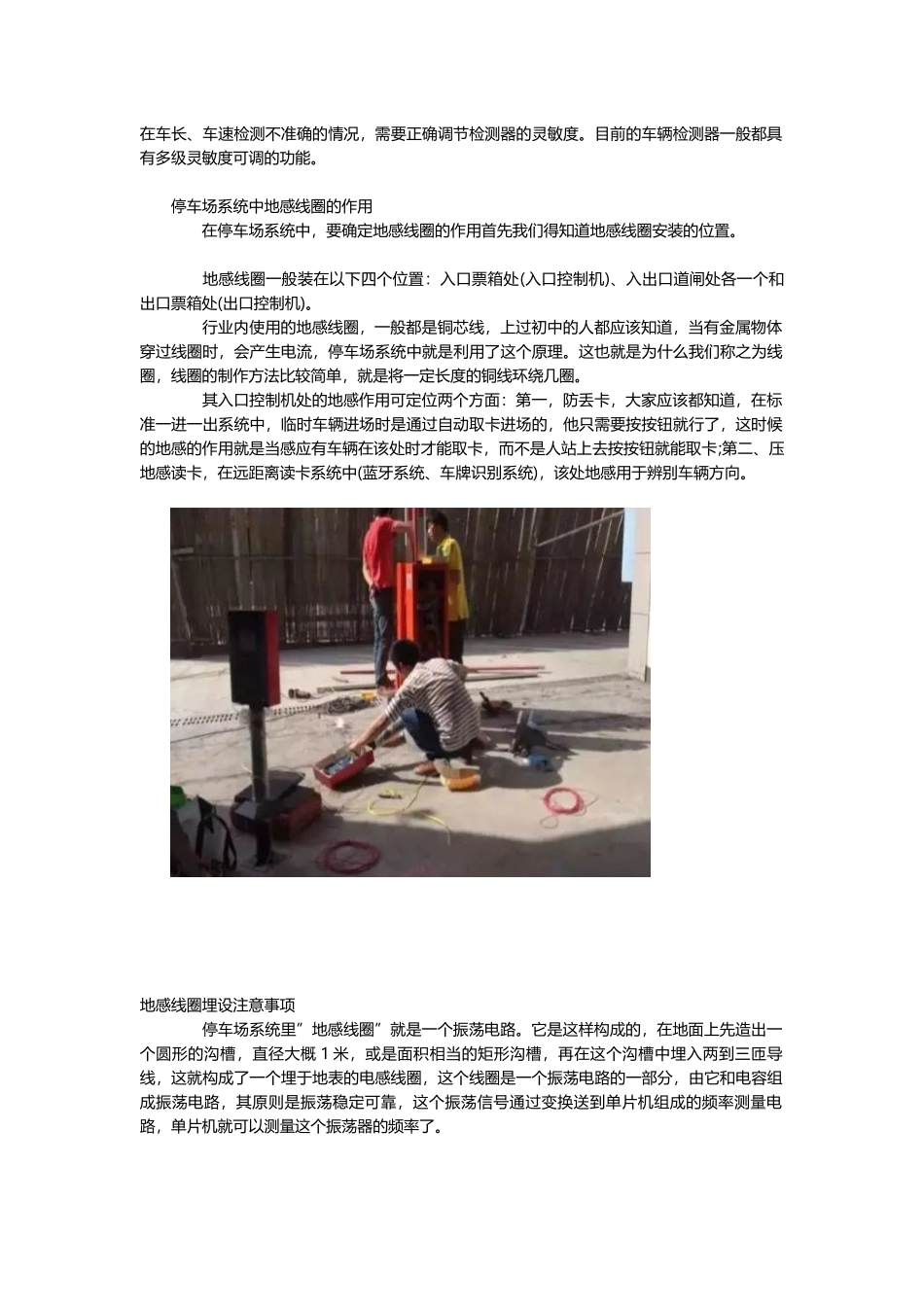

停车场系统中如何埋设地感线圈_第2页
2/6
停车场系统中如何埋设地感线圈_第3页
3/6
很多弱电VIP交流群中的朋友多次问到关于停车场管理系统,说到停车场管理系统,第一套应用应该是在2001年,用的SYRIS(希瑞)控制器,配备赛恩斯的远距离读卡器外加优创企业的栏杆机,实现了第一套不停车车辆进出识别系统,17年前啊。现在再看,识别技术、识别软件、识别硬件都有了超级发展。但万变不离其宗,都是一个身份识别信息的认证。现在的停车场进出好多都采用了车牌识别、远距离ID卡识别、蓝牙识别等等技术。从识别精度和停车场管理的方便性上有了很大提高。记着我们当时设计第一套系统的时候,甲方就一个条件:我们这是高档小区,业主不希望刷卡进出,给我们搞一个远距离的。哪时候,可想而知了。捷顺也不过刚刚起步没多长时间吧,搞定了!说了这么多识别技术的发展和感慨,但有一个一直没有太大变化的就是车辆检测与地感线圈。今天咱们就拿出来说说。先说:停车场车辆检测器和地感线圈的原理,再说组成及应用!一、工作原理地感线圈车辆检测器,是一种基于电磁感应原理的车辆检测器。它通常在同一车道的道路路基下埋设环形线圈,通以一定工作电流,作为传感器。当车辆通过该线圈或者停在该线圈上时,车辆本身上的铁质将会改变线圈内的磁通,引起线圈回路电感量的变化,检测器通过检测该电感量的变化来判断通行车辆状态。电感变化量的检测方法一般有两种:一种是利用相位锁存器和相位比较器,对相位的变化进行检测;另一种是利用环形线圈构成的耦合电路对其振荡频率进行检测。二、系统组成地感车辆检测器包括地感线圈和检测器,线圈作为数据采集,检测器用于实现数据判断,并输出相应逻辑信号。检测器一般由机架、中央处理器、检测卡和接线端子组成。中央处理器是对采集信号进行计算的模块,一般是一个带嵌入式操作系统的单板机,具备较强的数字计算、存储能力和通讯接口。通过对端口的扫描,捕捉电平的变化时间,以此计算出相应的交通数据。检测车辆通过或静止在感应线圈的检测域时,通过感应线圈的电感量会降低,检测卡的功能就是检测这一变化并精确地输出相应的电平。在对高速通过车辆进行检测时,可能会存在车长、车速检测不准确的情况,需要正确调节检测器的灵敏度。目前的车辆检测器一般都具有多级灵敏度可调的功能。停车场系统中地感线圈的作用在停车场系统中,要确定地感线圈的作用首先我们得知道地感线圈安装的位置。地感线圈一般装在以下四个位置:入口票箱处(入口控制机)、入出口道闸处各一个和出口票箱处(出口控制机)。行业内使用的地感线圈,一般都是铜芯线,上过初中的人都应该知道,当有金属物体穿过线圈时,会产生电流,停车场系统中就是利用了这个原理。这也就是为什么我们称之为线圈,线圈的制作方法比较简单,就是将一定长度的铜线环绕几圈。其入口控制机处的地感作用可定位两个方面:第一,防丢卡,大家应该都知道,在标准一进一出系统中,临时车辆进场时是通过自动取卡进场的,他只需要按按钮就行了,这时候的地感的作用就是当感应有车辆在该处时才能取卡,而不是人站上去按按钮就能取卡;第二、压地感读卡,在远距离读卡系统中(蓝牙系统、车牌识别系统),该处地感用于辨别车辆方向。地感线圈埋设注意事项停车场系统里”地感线圈”就是一个振荡电路。它是这样构成的,在地面上先造出一个圆形的沟槽,直径大概1米,或是面积相当的矩形沟槽,再在这个沟槽中埋入两到三匝导线,这就构成了一个埋于地表的电感线圈,这个线圈是一个振荡电路的一部分,由它和电容组成振荡电路,其原则是振荡稳定可靠,这个振荡信号通过变换送到单片机组成的频率测量电路,单片机就可以测量这个振荡器的频率了。当有大的金属物如汽车经过时,由于空间介质发生变化引起了振荡频率的变化(有金属物体时振荡频率升高),这个变化就作为汽车经过”地感线圈”的证实信号,同时这个信号的开始和结束之间的时间间隔又可以用来测量汽车的移动速度。这就是”地感线圈”,技术关键是设计出的振荡器稳定可靠并且有汽车经过时频率变化明显。三、线圈材料在设计过程中,通常仅仅考虑地感线圈的周长和匝数,对其使用什么材质常常被设计人员忽视。当工程进行到实施阶段,必须要考虑导线的机械强度和...
