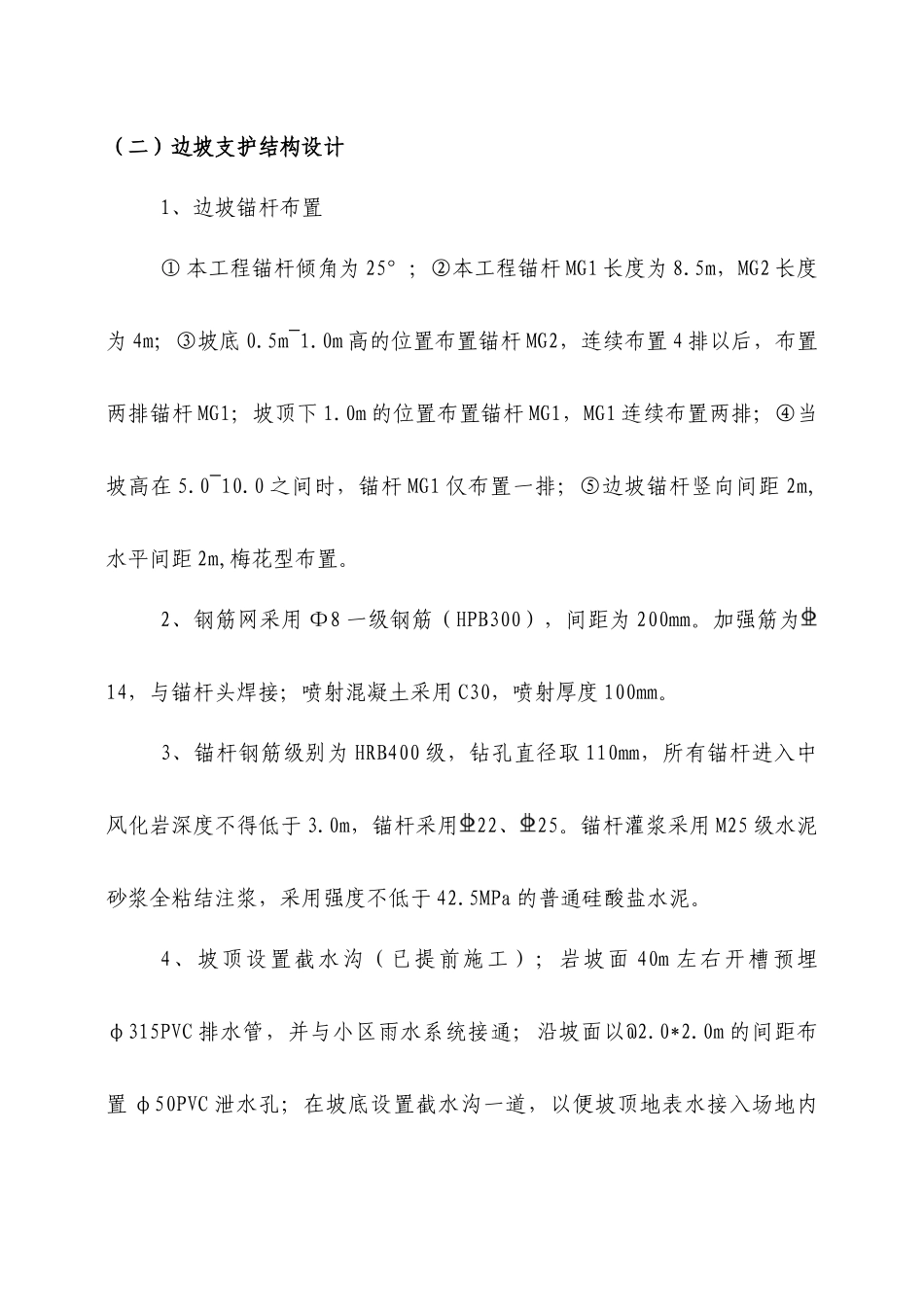

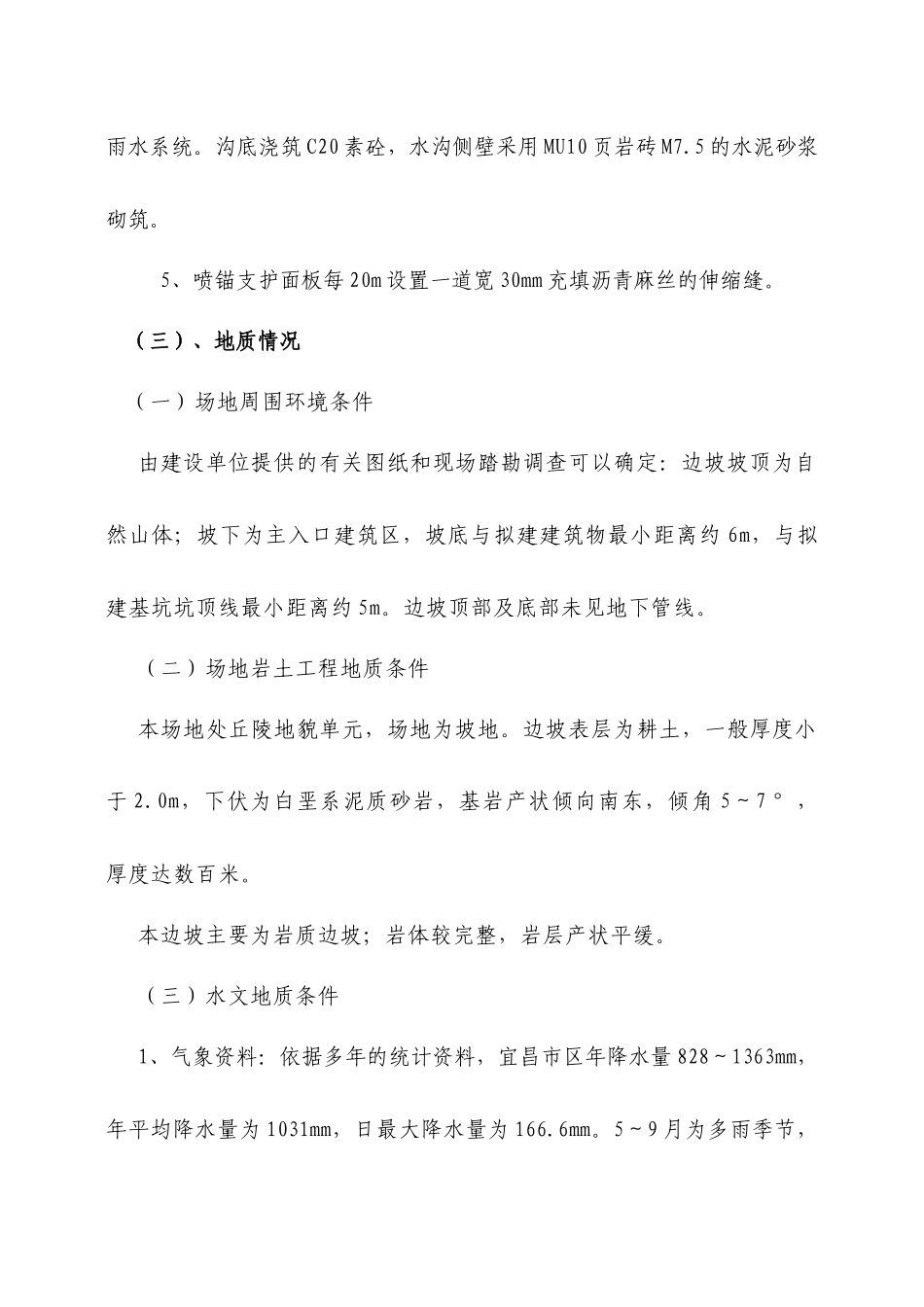

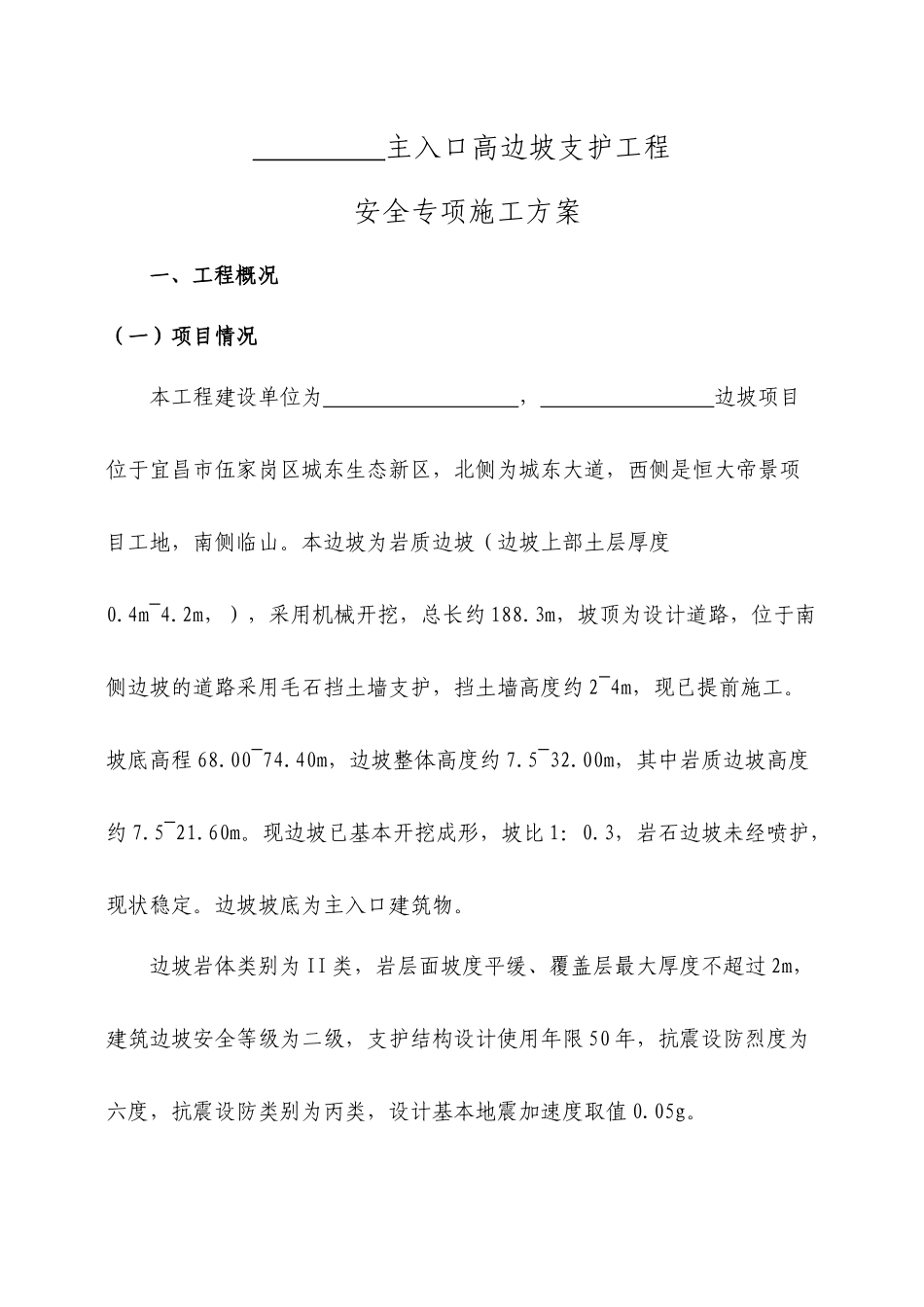

主入口高边坡支护工程安全专项施工方案一、工程概况（一）项目情况本工程建设单位为 ， 边坡项目位于宜昌市伍家岗区城东生态新区，北侧为城东大道，西侧是恒大帝景项目工地，南侧临山。本边坡为岩质边坡（边坡上部土层厚度0.4m~4.2m，），采用机械开挖，总长约 188.3m，坡顶为设计道路，位于南侧边坡的道路采用毛石挡土墙支护，挡土墙高度约 2~4m，现已提前施工。坡底高程 68.00~74.40m，边坡整体高度约 7.5~32.00m，其中岩质边坡高度约 7.5~21.60m。现边坡已基本开挖成形，坡比 1：0.3，岩石边坡未经喷护，现状稳定。边坡坡底为主入口建筑物。边坡岩体类别为 II 类，岩层面坡度平缓、覆盖层最大厚度不超过 2m，建筑边坡安全等级为二级，支护结构设计使用年限 50 年，抗震设防烈度为六度，抗震设防类别为丙类，设计基本地震加速度取值 0.05g。（二）边坡支护结构设计 1、边坡锚杆布置① 本工程锚杆倾角为 25°；②本工程锚杆 MG1 长度为 8.5m，MG2 长度为 4m；③坡底 0.5m~1.0m 高的位置布置锚杆 MG2，连续布置 4 排以后，布置两排锚杆 MG1；坡顶下 1.0m 的位置布置锚杆 MG1，MG1 连续布置两排；④当坡高在 5.0~10.0 之间时，锚杆 MG1 仅布置一排；⑤边坡锚杆竖向间距 2m,水平间距 2m,梅花型布置。2、钢筋网采用 Φ8 一级钢筋（HPB300），间距为 200mm。加强筋为14，与锚杆头焊接；喷射混凝土采用 C30，喷射厚度 100mm。3、锚杆钢筋级别为 HRB400 级，钻孔直径取 110mm，所有锚杆进入中风化岩深度不得低于 3.0m，锚杆采用 22、 25。锚杆灌浆采用 M25 级水泥砂浆全粘结注浆，采用强度不低于 42.5MPa 的普通硅酸盐水泥。4、坡顶设置截水沟（已提前施工）；岩坡面 40m 左右开槽预埋φ315PVC 排水管，并与小区雨水系统接通；沿坡面以@2.0*2.0m 的间距布置 φ50PVC 泄水孔；在坡底设置截水沟一道，以便坡顶地表水接入场地内雨水系统。沟底浇筑 C20 素砼，水沟侧壁采用 MU10 页岩砖 M7.5 的水泥砂浆砌筑。 5、喷锚支护面板每 20m 设置一道宽 30mm 充填沥青麻丝的伸缩缝。（三）、地质情况（一）场地周围环境条件由建设单位提供的有关图纸和现场踏勘调查可以确定：边坡坡顶为自然山体；坡下为主入口建筑区，坡底与拟建建筑物最小距离约 6m，与拟建基坑坑顶线最小距离约 5m。边坡顶部及底部未见地下管线。（二）场地岩土工程地质条件本场地处丘陵地貌单元，场地为坡地。边坡表层...
