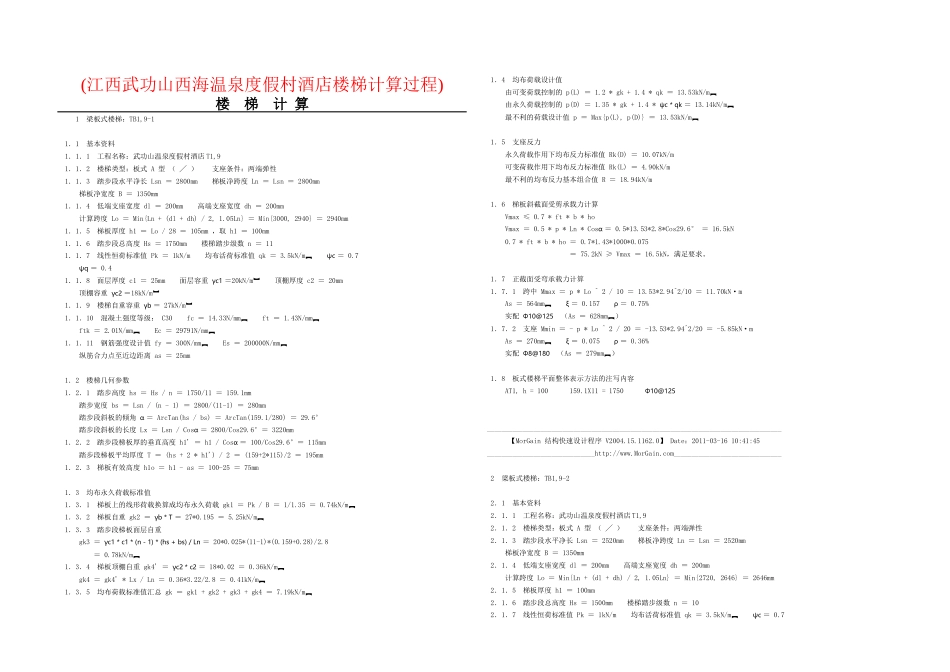

(江西武功山西海温泉度假村酒店楼梯计算过程)楼 梯 计 算 1 梁板式楼梯：TB1,9-1 1．1 基本资料 1．1．1 工程名称：武功山温泉度假村酒店 T1,9 1．1．2 楼梯类型：板式 A 型 （ ╱ ） 支座条件：两端弹性 1．1．3 踏步段水平净长 Lsn ＝ 2800mm 梯板净跨度 Ln ＝ Lsn ＝ 2800mm 梯板净宽度 B ＝ 1350mm 1．1．4 低端支座宽度 dl ＝ 200mm 高端支座宽度 dh ＝ 200mm 计算跨度 Lo ＝ Min{Ln + (dl + dh) / 2, 1.05Ln} ＝ Min{3000, 2940} ＝ 2940mm 1．1．5 梯板厚度 h1 ＝ Lo / 28 ＝ 105mm ，取 h1 ＝ 100mm 1．1．6 踏步段总高度 Hs ＝ 1750mm 楼梯踏步级数 n ＝ 11 1．1．7 线性恒荷标准值 Pk ＝ 1kN/m 均布活荷标准值 qk ＝ 3.5kN/m ψc ＝ 0.7 ψq ＝ 0.4 1．1．8 面层厚度 c1 ＝ 25mm 面层容重 γc1 ＝20kN/m 顶棚厚度 c2 ＝ 20mm 顶棚容重 γc2 ＝18kN/m 1．1．9 楼梯自重容重 γb ＝ 27kN/m 1．1．10 混凝土强度等级： C30 fc ＝ 14.33N/mm ft ＝ 1.43N/mm ftk ＝ 2.01N/mm Ec ＝ 29791N/mm 1．1．11 钢筋强度设计值 fy ＝ 300N/mm Es ＝ 200000N/mm 纵筋合力点至近边距离 as ＝ 25mm 1．2 楼梯几何参数 1．2．1 踏步高度 hs ＝ Hs / n ＝ 1750/11 ＝ 159.1mm 踏步宽度 bs ＝ Lsn / (n - 1) ＝ 2800/(11-1) ＝ 280mm 踏步段斜板的倾角 α ＝ ArcTan(hs / bs) ＝ ArcTan(159.1/280) ＝ 29.6° 踏步段斜板的长度 Lx ＝ Lsn / Cosα ＝ 2800/Cos29.6°＝ 3220mm 1．2．2 踏步段梯板厚的垂直高度 h1' ＝ h1 / Cosα ＝ 100/Cos29.6°＝ 115mm 踏步段梯板平均厚度 T ＝ (hs + 2 * h1') / 2 ＝ (159+2*115)/2 ＝ 195mm 1．2．3 梯板有效高度 h1o ＝ h1 - as ＝ 100-25 ＝ 75mm 1．3 均布永久荷载标准值 1．3．1 梯板上的线形荷载换算成均布永久荷载 gk1 ＝ Pk / B ＝ 1/1.35 ＝ 0.74kN/m 1．3．2 梯板自重 gk2 ＝ γb * T ＝ 27*0.195 ＝ 5.25kN/m 1．3．3 踏步段梯板面层自重 gk3 ＝ γc1 * c1 * (n - 1) * (hs + bs) / Ln ＝ 20*0.025*(11-1)*(0.159+0.28)/2.8 ＝ 0.78kN/m 1．3．4 梯板顶棚自重 gk4' ＝ γc2 * c2 ＝ 18...
