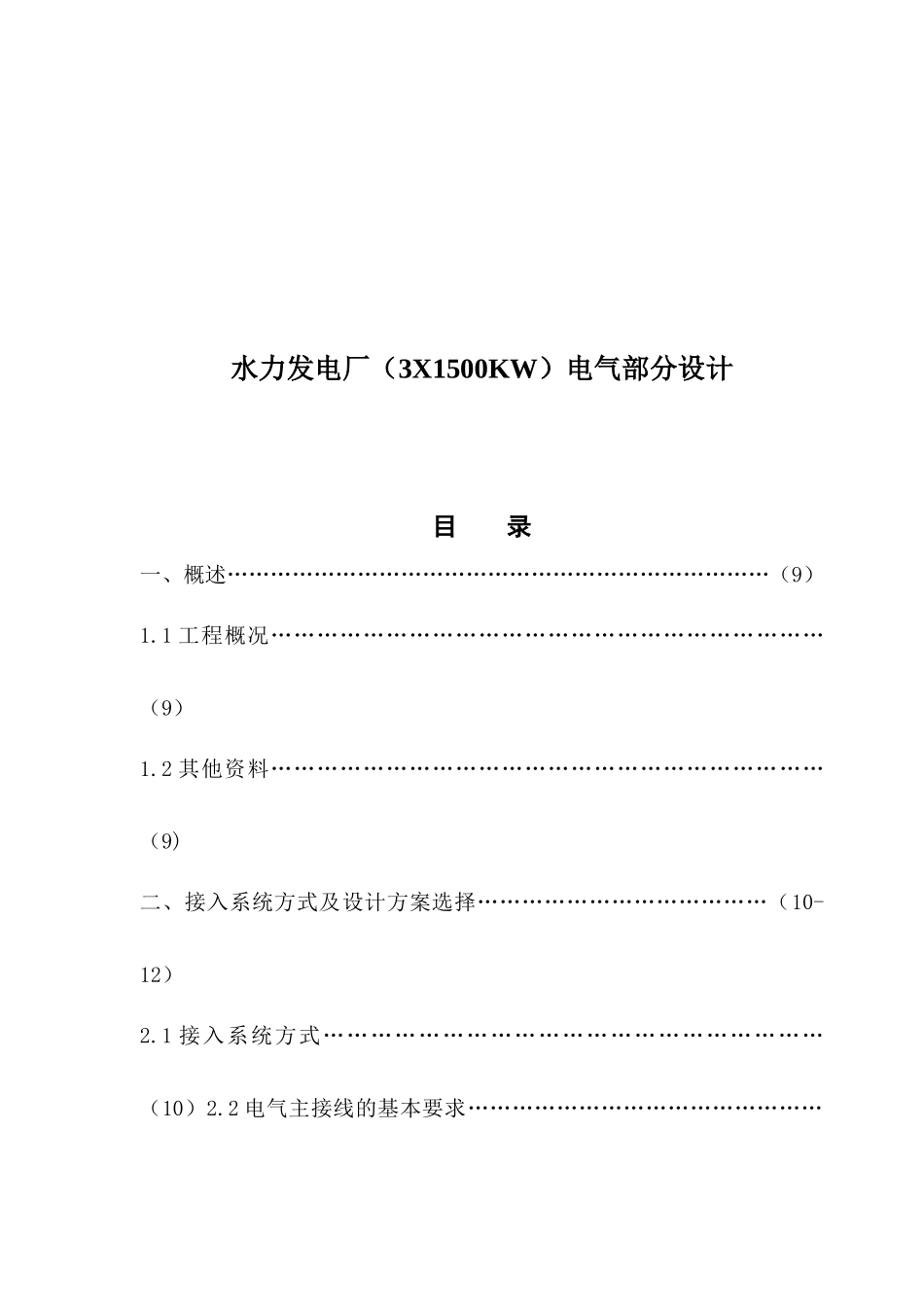

水力发电厂（3X1500KW）电气部分设计目 录一、概述…………………………………………………………………（9）1.1 工程概况………………………………………………………………（9）1.2 其他资料………………………………………………………………（9)二、接入系统方式及设计方案选择…………………………………（10-12）2.1 接入系统方式………………………………………………………（10）2.2 电气主接线的基本要求……………………………………………（10）三、设计步骤…………………………………………………………（13-37）3.1 发电机及变压器的选择……………………………………………（13）3.2 短路电流计算………………………………………………………（17）3.3 主要电气设备的选择及校验 ………………………………………（23）四、结论…………………………………………………………………（38）五、参考文献………………………………………………………………（39）六、设计体会………………………………………………………………（40）一、概 述1．1 概况该电站位于某山区的一条水河流上，汇流面积为 831 平方公里。整个水利枢纽布置如图所示。充分利用当地的石料资源而建筑的堆(砌)石坝，坝高 53 米，水头 38 米，引用流量 17 秒立方：经 2600 米长的明渠将水流引至压力前池，再分配到每台水轮发电机组。经水能规划设选定装机为 1500kW×3，共 3 台卧式水轮发电机组。该电站水库为不完全周调节，单级开发，以发电为主。年利用小时数 4000 小时。保证出力 1500kW，多年平均发电量 168×105kW.h。厂用电负荷：123KW 左右 。 水 轮 发 电 机 型 号 参 数 ： 型 号 ： SFW118/64-6，PN=1500kW，UN=6.3kV，COSφN=0.8，IN=171.8A。旋转方向为俯视逆时针；Xd"= 0.12；额定转速 nN=1000r/min。1.2 其它资料年均最高气温：30℃，年均最低气温：1℃，多年平均雨量：1100mm，雷暴时数：40 日/年，交通较方便，公路可直抵电站厂房，当地山势较缓，海拔高度约在 800m 左右，出线走廊易于确定。五 发电机侧接线方案的设计 发电机侧接线，指的是从发电机到主变压器低压侧之间的接线方式，其中还有断路器、隔离开关等二次电气设备用于保护和测量一次设备。其接线方式应根据发电机的容量及水电站的作用进行设计。 该水电站单机容量很小，所以一般不采用单元接线方式，单元接线是指发电机出来直接接...
