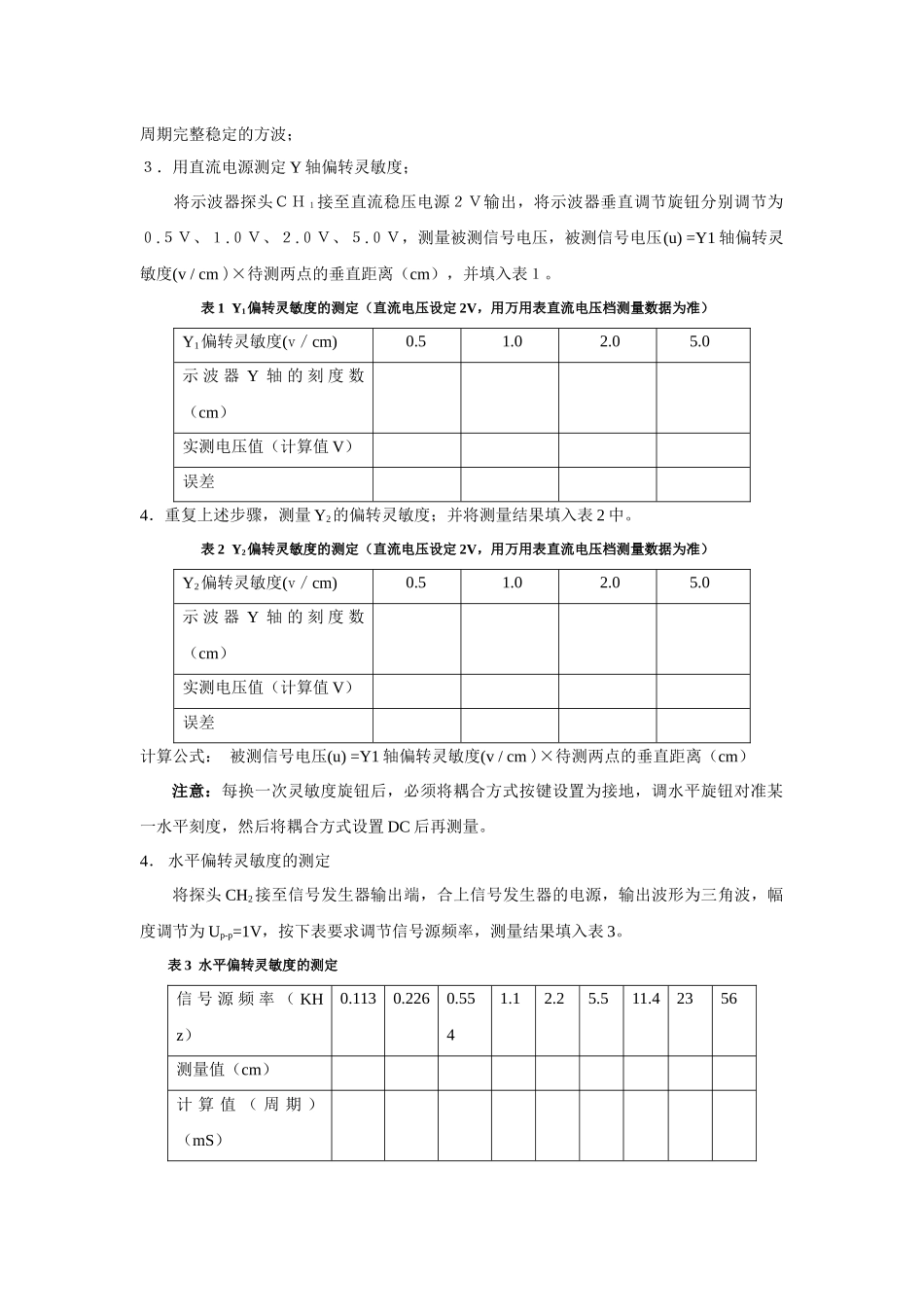

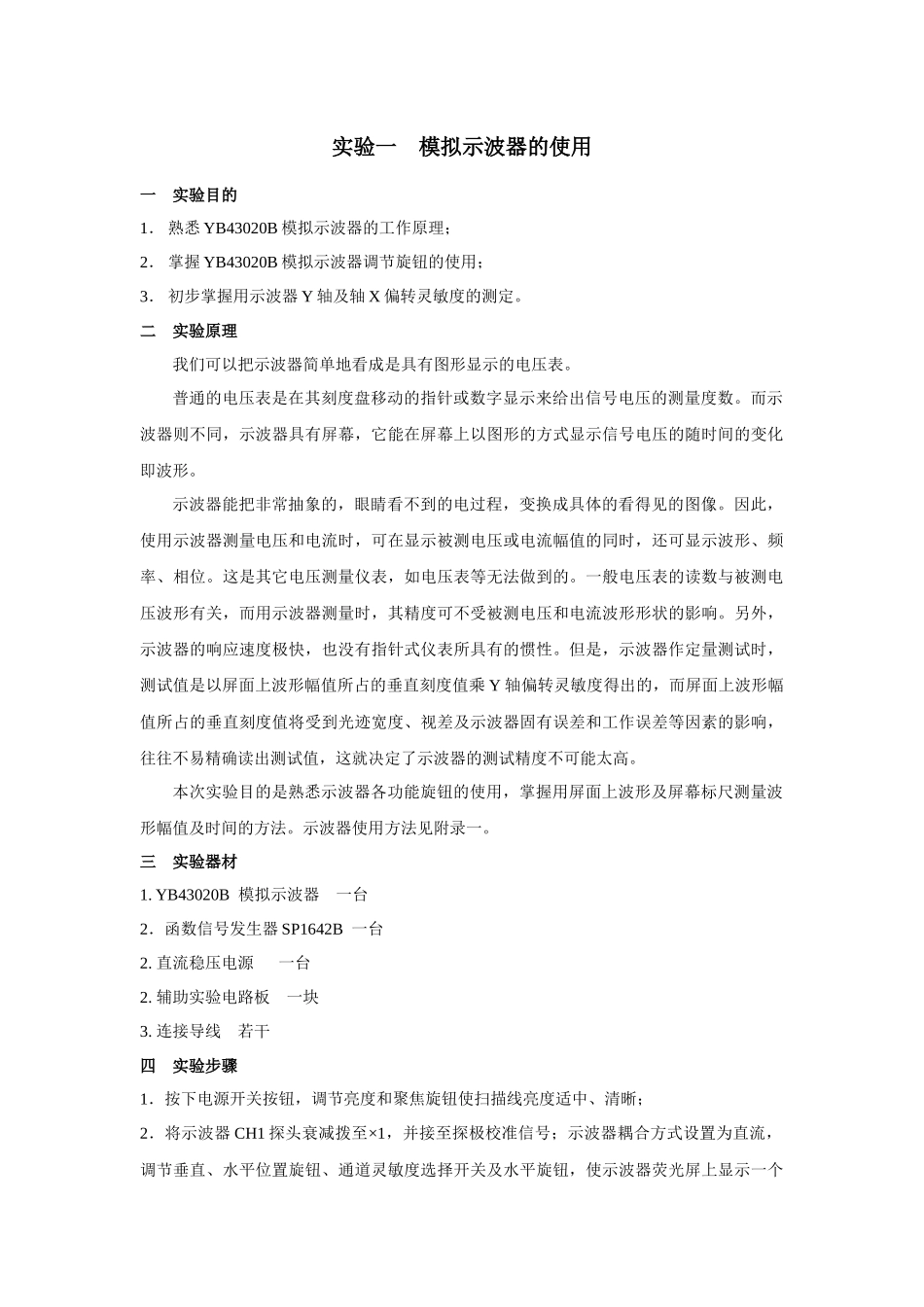

实验一 模拟示波器的使用一 实验目的1． 熟悉 YB43020B 模拟示波器的工作原理；2． 掌握 YB43020B 模拟示波器调节旋钮的使用；3． 初步掌握用示波器 Y 轴及轴 X 偏转灵敏度的测定。二 实验原理我们可以把示波器简单地看成是具有图形显示的电压表。普通的电压表是在其刻度盘移动的指针或数字显示来给出信号电压的测量度数。而示波器则不同，示波器具有屏幕，它能在屏幕上以图形的方式显示信号电压的随时间的变化即波形。示波器能把非常抽象的，眼睛看不到的电过程，变换成具体的看得见的图像。因此，使用示波器测量电压和电流时，可在显示被测电压或电流幅值的同时，还可显示波形、频率、相位。这是其它电压测量仪表，如电压表等无法做到的。一般电压表的读数与被测电压波形有关，而用示波器测量时，其精度可不受被测电压和电流波形形状的影响。另外，示波器的响应速度极快，也没有指针式仪表所具有的惯性。但是，示波器作定量测试时，测试值是以屏面上波形幅值所占的垂直刻度值乘 Y 轴偏转灵敏度得出的，而屏面上波形幅值所占的垂直刻度值将受到光迹宽度、视差及示波器固有误差和工作误差等因素的影响，往往不易精确读出测试值，这就决定了示波器的测试精度不可能太高。本次实验目的是熟悉示波器各功能旋钮的使用，掌握用屏面上波形及屏幕标尺测量波形幅值及时间的方法。示波器使用方法见附录一。三 实验器材 1. YB43020B 模拟示波器 一台2．函数信号发生器 SP1642B 一台2. 直流稳压电源 一台2. 辅助实验电路板 一块3. 连接导线 若干四 实验步骤1．按下电源开关按钮，调节亮度和聚焦旋钮使扫描线亮度适中、清晰；2．将示波器 CH1 探头衰减拨至×1，并接至探极校准信号；示波器耦合方式设置为直流，调节垂直、水平位置旋钮、通道灵敏度选择开关及水平旋钮，使示波器荧光屏上显示一个周期完整稳定的方波；３．用直流电源测定 Y 轴偏转灵敏度；将示波器探头ＣＨ１接至直流稳压电源２Ｖ输出，将示波器垂直调节旋钮分别调节为０.５Ｖ、１.０Ｖ、２.０Ｖ、５.０Ｖ，测量被测信号电压，被测信号电压(u) =Y1 轴偏转灵敏度(v / cm )×待测两点的垂直距离（cm），并填入表１。表 1 Y1偏转灵敏度的测定（直流电压设定 2V，用万用表直流电压档测量数据为准）Y1偏转灵敏度(v／cm)0.51.02.05.0示 波 器 Y 轴 的 刻 度 数（cm）实测电压值（计算值 V）误差4．重复上述步骤，测量 Y2的偏转灵敏度；并将测量结...
