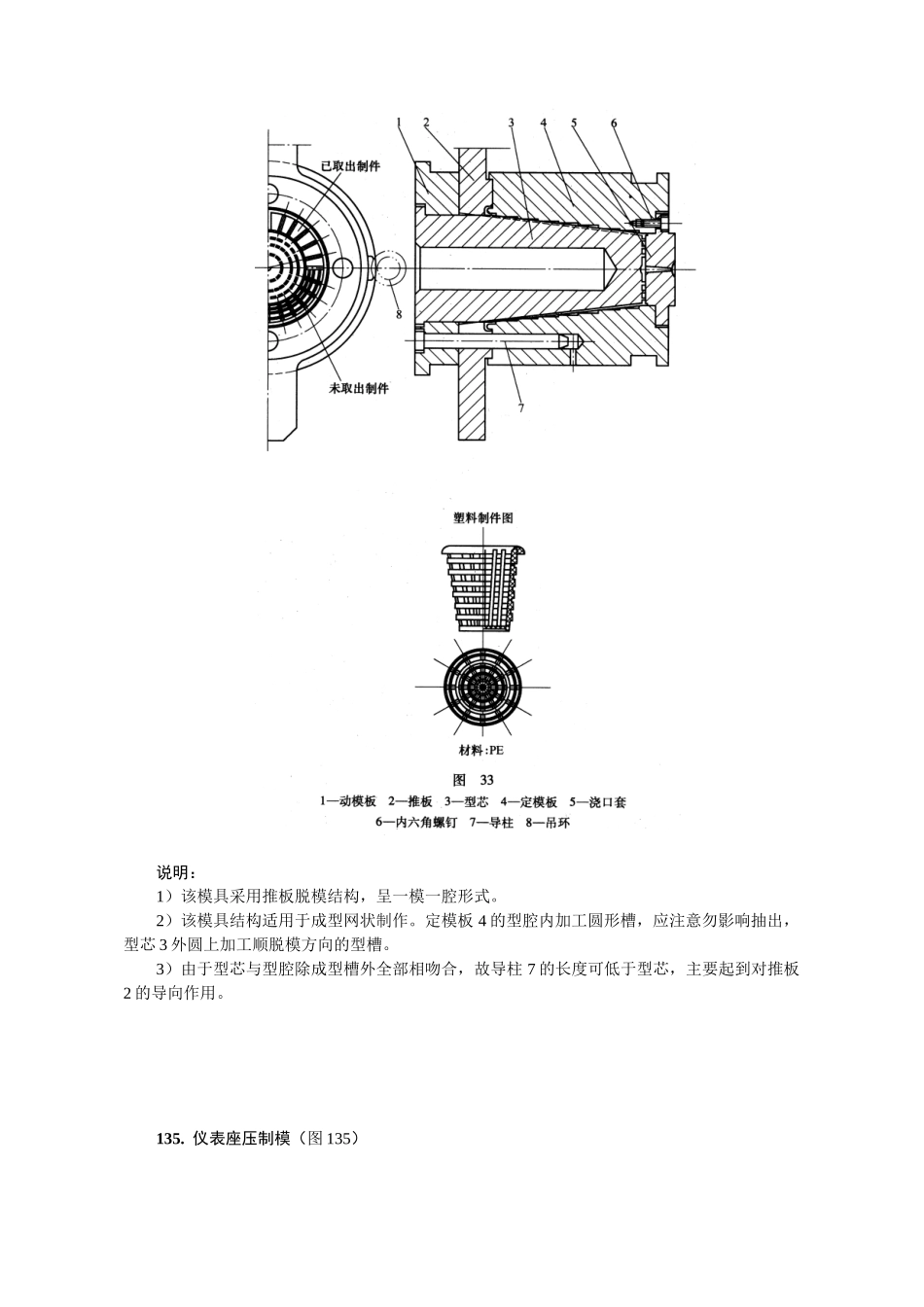

典型塑料模具设计图 3 例来源:机械工业出版社《典型塑料模具设计图集》进入 21 世纪以来,随着现代工业发展的需要,塑料制品在工业、农业、建筑、交通、体育及日常生活等各个领域的应用越来越广泛。塑料是继钢铁、木材、水泥之后,当代新兴的第四大类工业材料。塑料制品生产的关键常在于模具。塑料模具工业在现代制造业中所占的比例越来越大。模具技术水平的高低直接影响着工业产品的质量、成本和更新换代的速度,而模具技术水平的高低最终体现在模具结构设计上。《典型塑料模具设计图集》整理收集了 260 个典型塑料模具设计图例。内容包括:108 个注塑成型模具设计图例、64 个压塑成型模具设计图例、74 个挤塑成型机头设计图例,以及 14个中空吹塑成型模具设计图例。每个图例包括模具结构设计图、塑料制件图及所选用的材料、文字说明,以帮助读者理解该模具的主要结构组成及工作原理。《典型塑料模具设计图集》由机械工业出版社出版。9. 螺旋齿轮注塑模(图 9)说明:1)该模具采用典型的螺旋推出结构,呈一模二腔形式。2)制件为一左旋斜齿轮,其螺旋角为 7°;与之相连的 φ47 凸缘,其连接处的宽度只有4mm,而且凸缘的最薄处也只有 2mm,制件在此处极易产生变形和损坏。为便于斜齿轮的推出,将齿轮主体部分和凸缘分别在动模板和定模板成型,同时为防止在开模时损坏制件的凸缘和使制件留于动模,设置了定模推出机构。3)注塑成型后,在弹簧 10 的作用下,推杆 7 顶动制件的凸缘处,使其脱离定模镶件 6 而留于动模一侧。推出时,因为推 2 的尾部装有推力轴承 4,所以推管 2 沿齿轮的螺旋方向作螺旋顶出,将制件从动模镶件 5 中脱出。4)合模时,推杆 7 和推管 2 分别借助复位杆 1、9 复位。33. 废纸篓注塑模(图 33)说明:1)该模具采用推板脱模结构,呈一模一腔形式。2)该模具结构适用于成型网状制作。定模板 4 的型腔内加工圆形槽,应注意勿影响抽出,型芯 3 外圆上加工顺脱模方向的型槽。3)由于型芯与型腔除成型槽外全部相吻合,故导柱 7 的长度可低于型芯,主要起到对推板2 的导向作用。135. 仪表座压制模(图 135)说明:1)此模具为半封闭式压制模,带侧螺纹成型杆 11,为一模一腔结构形式。设定位销 16,其一端固定在内活动成型块 5 上,而另一端与下模 15 为间隙配合。2)压制成型后,利用专用扳手拧出侧螺纹成型杆 11,在机外卸模架卸开上、下模10、15,制件留在模套 9 内...
