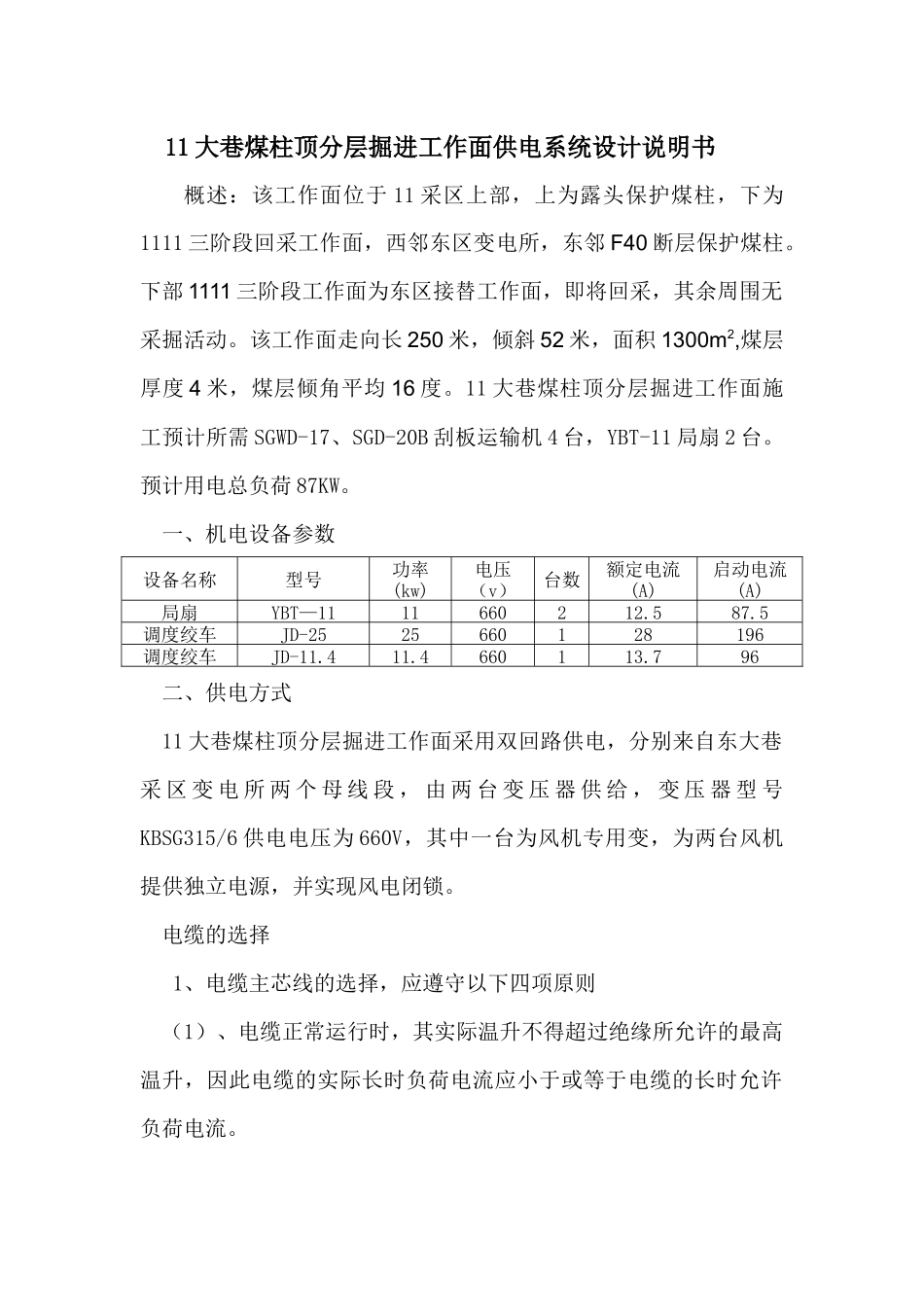

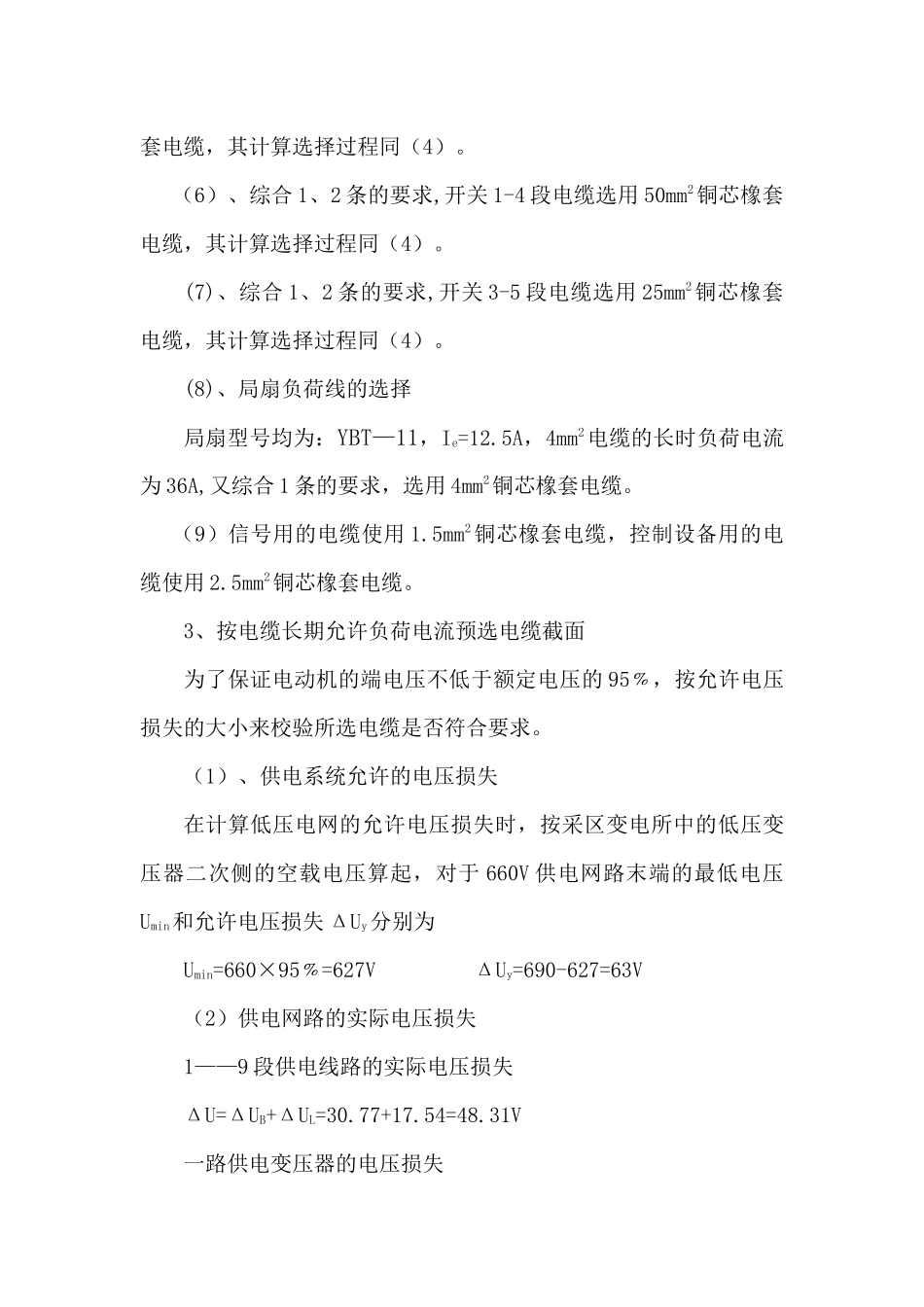

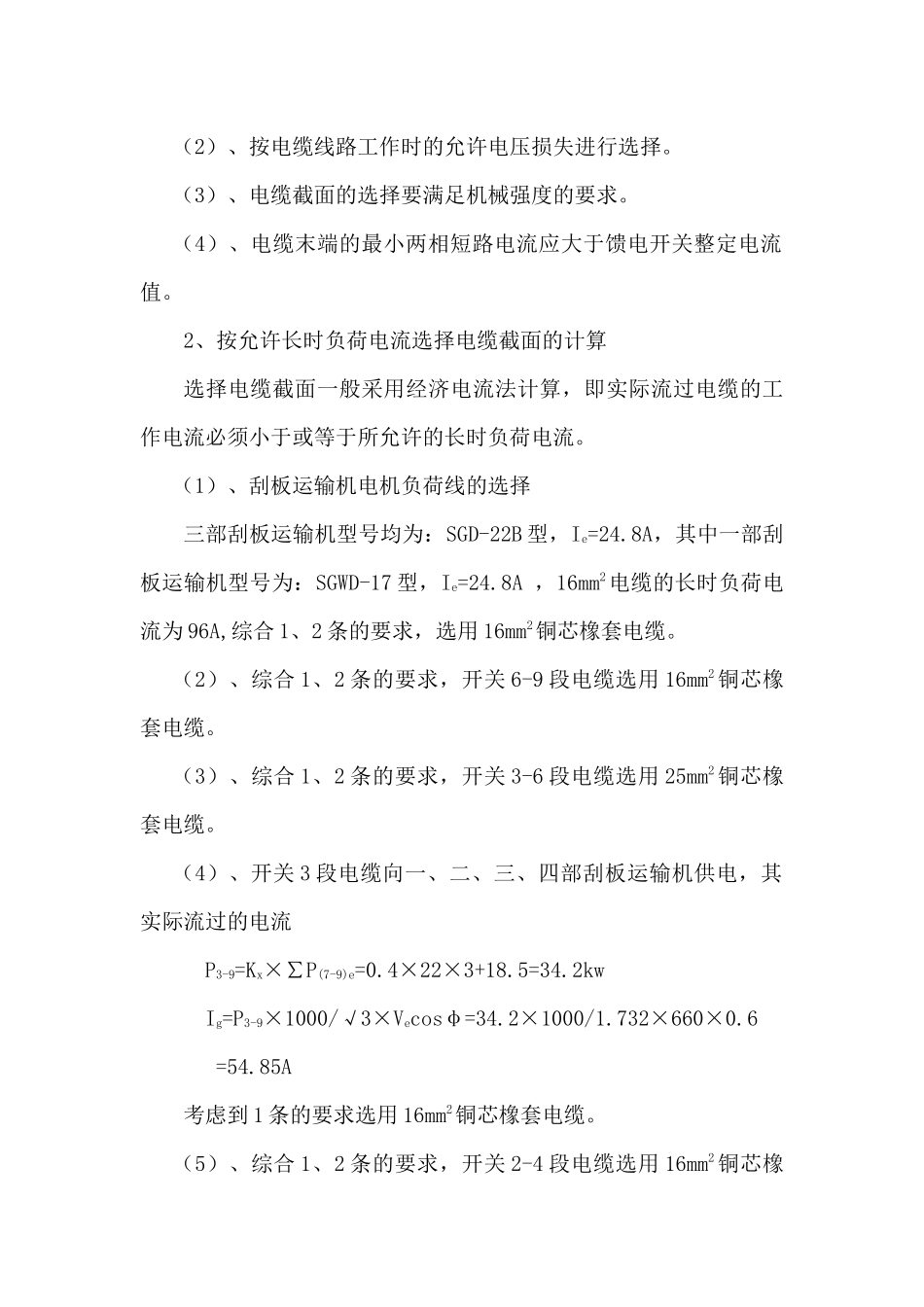

11 大巷煤柱顶分层掘进工作面供电系统设计说明书概述：该工作面位于 11 采区上部，上为露头保护煤柱，下为1111 三阶段回采工作面，西邻东区变电所，东邻 F40 断层保护煤柱。下部 1111 三阶段工作面为东区接替工作面，即将回采，其余周围无采掘活动。该工作面走向长 250 米，倾斜 52 米，面积 1300m2,煤层厚度 4 米，煤层倾角平均 16 度。11 大巷煤柱顶分层掘进工作面施工预计所需 SGWD-17、SGD-20B 刮板运输机 4 台，YBT-11 局扇 2 台。预计用电总负荷 87KW。一、机电设备参数设备名称型号功率(kw)电压（v）台数额定电流(A)启动电流(A)局扇YBT—1111660212.587.5调度绞车JD-2525660128196调度绞车JD-11.411.4660113.796二、供电方式11 大巷煤柱顶分层掘进工作面采用双回路供电，分别来自东大巷采 区 变 电 所 两 个 母 线 段 ， 由 两 台 变 压 器 供 给 ， 变 压 器 型 号KBSG315/6 供电电压为 660V，其中一台为风机专用变，为两台风机提供独立电源，并实现风电闭锁。电缆的选择1、电缆主芯线的选择，应遵守以下四项原则（1）、电缆正常运行时，其实际温升不得超过绝缘所允许的最高温升，因此电缆的实际长时负荷电流应小于或等于电缆的长时允许负荷电流。（2）、按电缆线路工作时的允许电压损失进行选择。（3）、电缆截面的选择要满足机械强度的要求。（4）、电缆末端的最小两相短路电流应大于馈电开关整定电流值。2、按允许长时负荷电流选择电缆截面的计算选择电缆截面一般采用经济电流法计算，即实际流过电缆的工作电流必须小于或等于所允许的长时负荷电流。（1）、刮板运输机电机负荷线的选择三部刮板运输机型号均为：SGD-22B 型，Ie=24.8A，其中一部刮板运输机型号为：SGWD-17 型，Ie=24.8A ，16mm2电缆的长时负荷电流为 96A,综合 1、2 条的要求，选用 16mm2铜芯橡套电缆。（2）、综合 1、2 条的要求，开关 6-9 段电缆选用 16mm2铜芯橡套电缆。（3）、综合 1、2 条的要求，开关 3-6 段电缆选用 25mm2铜芯橡套电缆。（4）、开关 3 段电缆向一、二、三、四部刮板运输机供电，其实际流过的电流P3-9=Kx×∑P(7-9)e=0.4×22×3+18.5=34.2kwIg=P3-9×1000/√3×Vecosφ=34.2×1000/1.732×660×0.6=54.85A考虑到 1 条的要求选用 16mm2铜芯橡套电缆。（5）、综合 1、2 条的要求，开关 2-4 段电缆选用 16mm2铜芯橡套电缆，其计算选择过程同（4）。（6）、综合 1、2...
