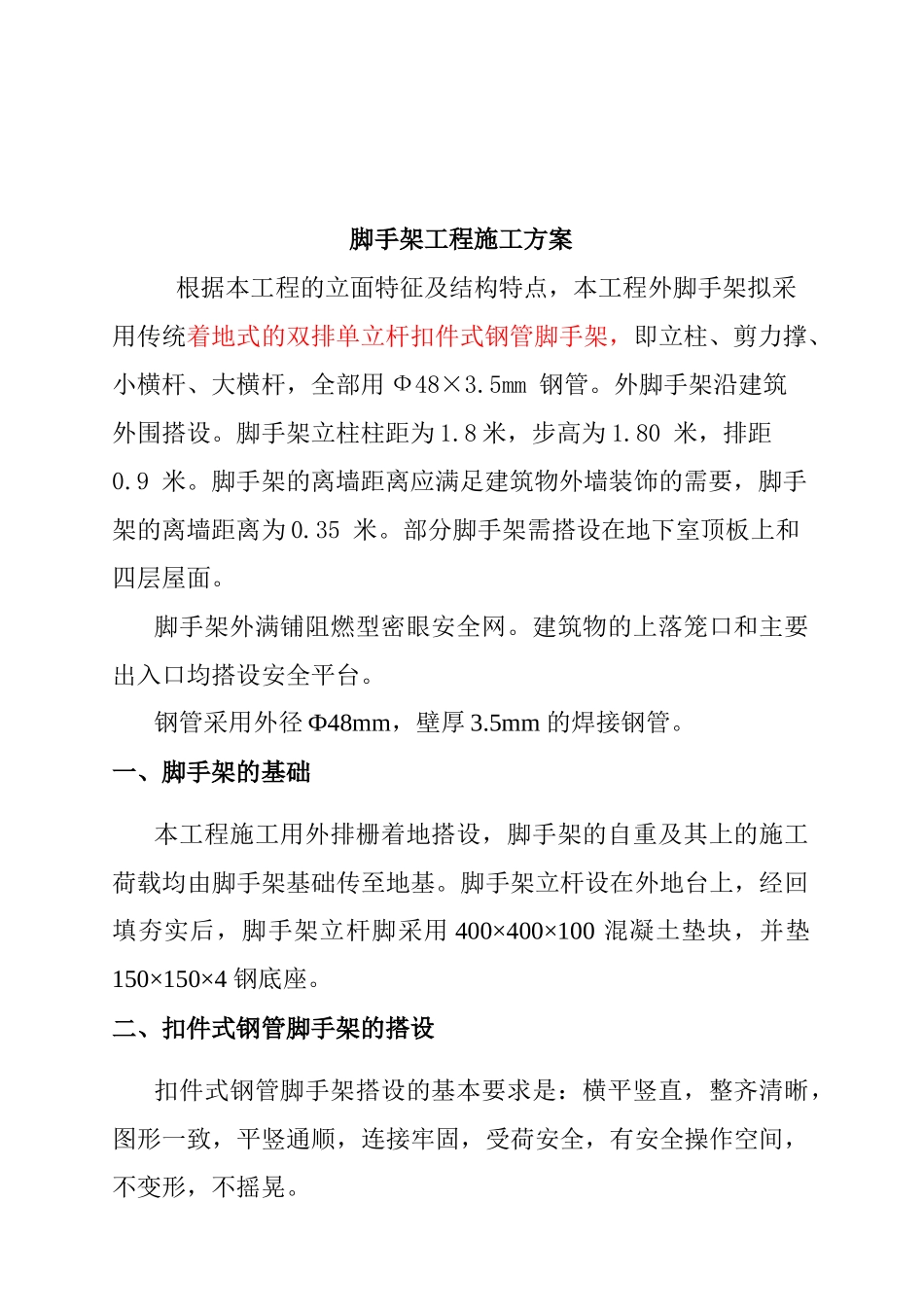

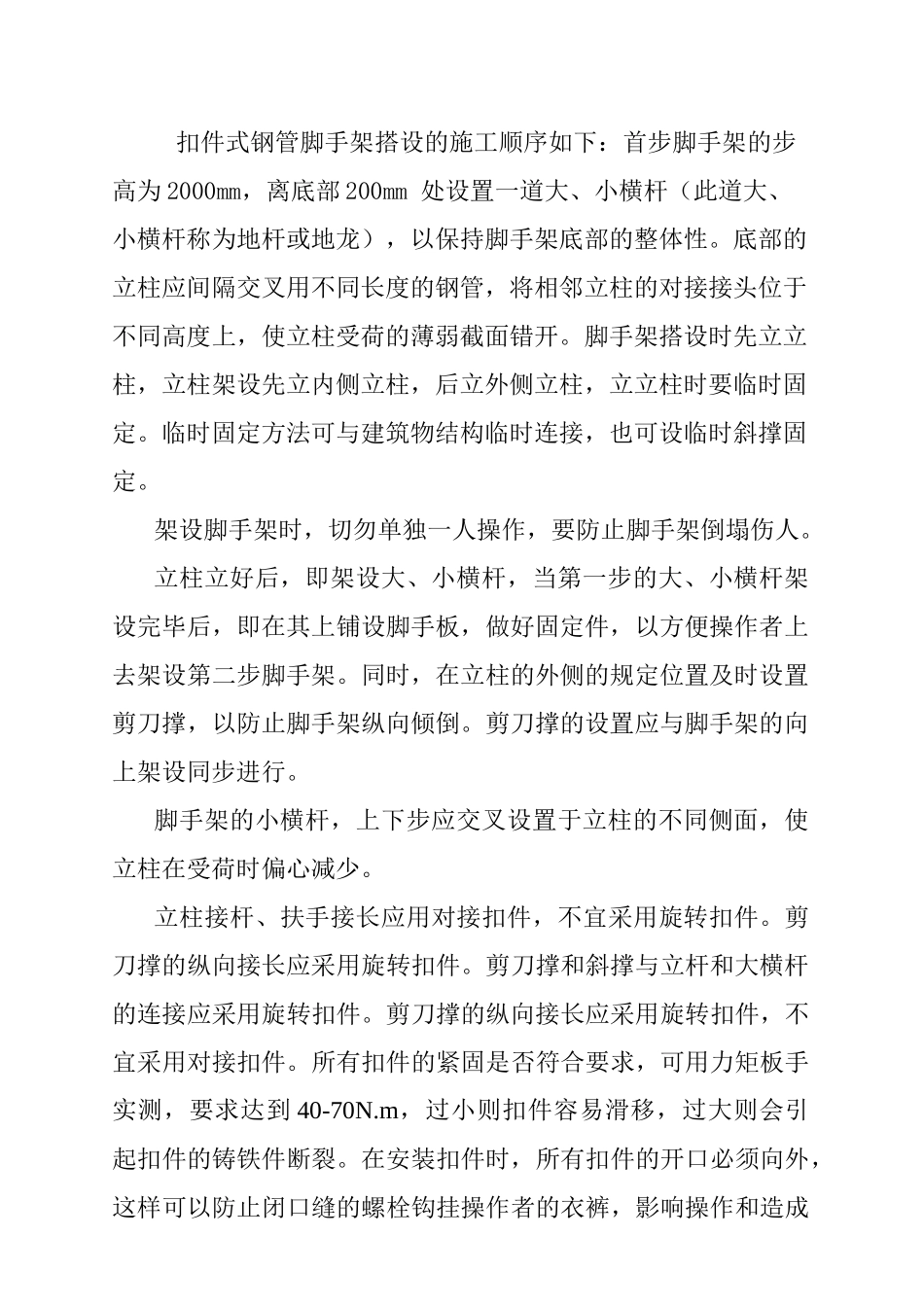

**竹园小区商住楼工程脚手架专项施工方案广东水电二局股份有限公司编制人： 2005-12脚手架工程施工方案根据本工程的立面特征及结构特点，本工程外脚手架拟采用传统着地式的双排单立杆扣件式钢管脚手架，即立柱、剪力撑、小横杆、大横杆，全部用 Ф48×3.5mm 钢管。外脚手架沿建筑外围搭设。脚手架立柱柱距为 1.8 米，步高为 1.80 米，排距0.9 米。脚手架的离墙距离应满足建筑物外墙装饰的需要，脚手架的离墙距离为 0.35 米。部分脚手架需搭设在地下室顶板上和四层屋面。脚手架外满铺阻燃型密眼安全网。建筑物的上落笼口和主要出入口均搭设安全平台。钢管采用外径 Ф48mm，壁厚 3.5mm 的焊接钢管。一、脚手架的基础本工程施工用外排栅着地搭设，脚手架的自重及其上的施工荷载均由脚手架基础传至地基。脚手架立杆设在外地台上，经回填夯实后，脚手架立杆脚采用 400×400×100 混凝土垫块，并垫150×150×4 钢底座。二、扣件式钢管脚手架的搭设扣件式钢管脚手架搭设的基本要求是：横平竖直，整齐清晰，图形一致，平竖通顺，连接牢固，受荷安全，有安全操作空间，不变形，不摇晃。扣件式钢管脚手架搭设的施工顺序如下：首步脚手架的步高为 2000mm，离底部 200mm 处设置一道大、小横杆（此道大、小横杆称为地杆或地龙），以保持脚手架底部的整体性。底部的立柱应间隔交叉用不同长度的钢管，将相邻立柱的对接接头位于不同高度上，使立柱受荷的薄弱截面错开。脚手架搭设时先立立柱，立柱架设先立内侧立柱，后立外侧立柱，立立柱时要临时固定。临时固定方法可与建筑物结构临时连接，也可设临时斜撑固定。架设脚手架时，切勿单独一人操作，要防止脚手架倒塌伤人。立柱立好后，即架设大、小横杆，当第一步的大、小横杆架设完毕后，即在其上铺设脚手板，做好固定件，以方便操作者上去架设第二步脚手架。同时，在立柱的外侧的规定位置及时设置剪刀撑，以防止脚手架纵向倾倒。剪刀撑的设置应与脚手架的向上架设同步进行。脚手架的小横杆，上下步应交叉设置于立柱的不同侧面，使立柱在受荷时偏心减少。立柱接杆、扶手接长应用对接扣件，不宜采用旋转扣件。剪刀撑的纵向接长应采用旋转扣件。剪刀撑和斜撑与立杆和大横杆的连接应采用旋转扣件。剪刀撑的纵向接长应采用旋转扣件，不宜采用对接扣件。所有扣件的紧固是否符合要求，可用力矩板手实测，要求达到 40-70N.m，过小则扣件容易滑移，过大则会引起扣件的铸铁件断裂。在安装扣件时，所有扣...
