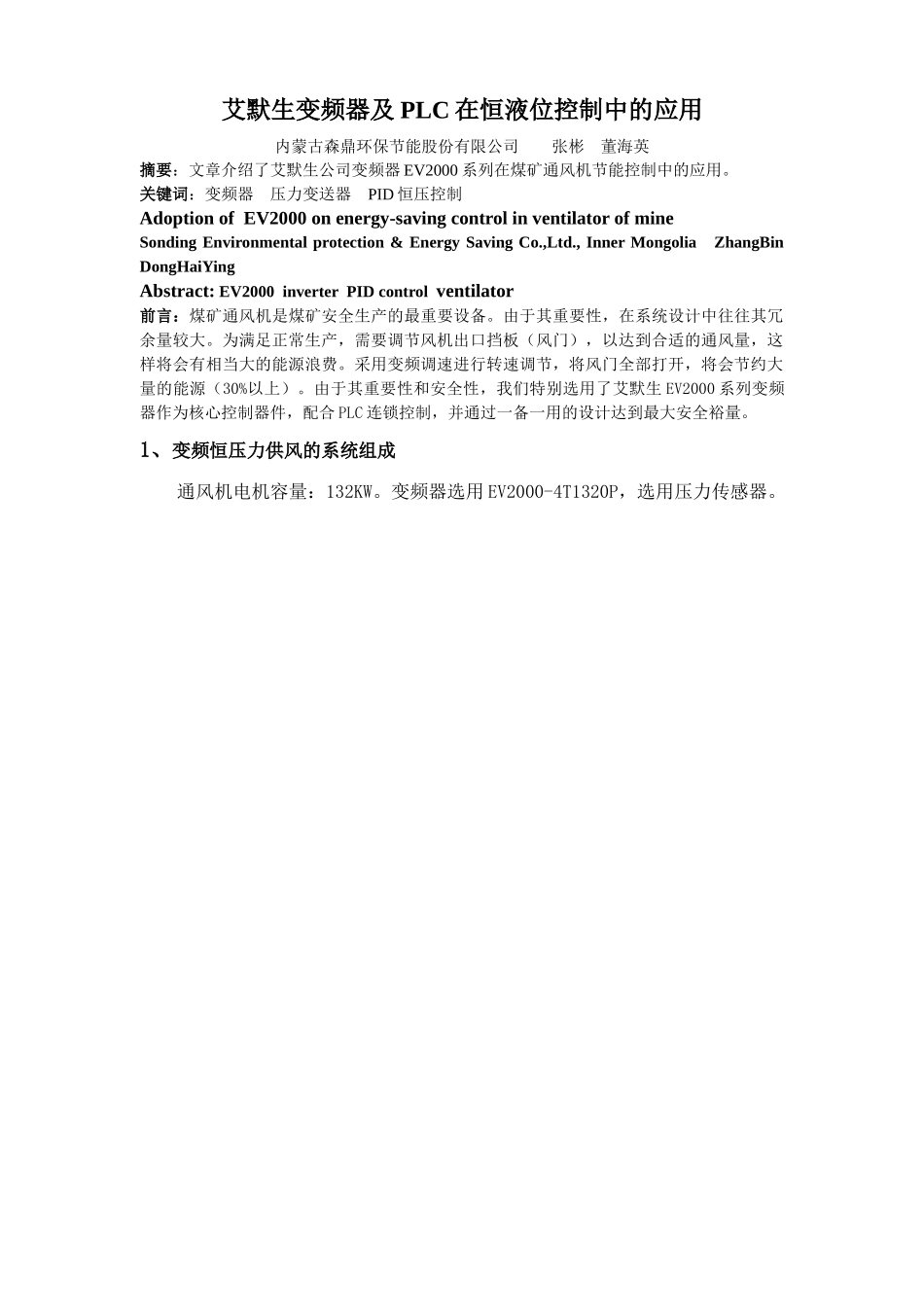

艾默生变频器及 PLC 在恒液位控制中的应用内蒙古森鼎环保节能股份有限公司 张彬 董海英摘要：文章介绍了艾默生公司变频器 EV2000 系列在煤矿通风机节能控制中的应用。关键词：变频器 压力变送器 PID 恒压控制 Adoption of EV2000 on energy-saving control in ventilator of mineSonding Environmental protection & Energy Saving Co.,Ltd., Inner Mongolia ZhangBin DongHaiYingAbstract: EV2000 inverter PID control ventilator前言：煤矿通风机是煤矿安全生产的最重要设备。由于其重要性，在系统设计中往往其冗余量较大。为满足正常生产，需要调节风机出口挡板（风门），以达到合适的通风量，这样将会有相当大的能源浪费。采用变频调速进行转速调节，将风门全部打开，将会节约大量的能源（30%以上）。由于其重要性和安全性，我们特别选用了艾默生 EV2000 系列变频器作为核心控制器件，配合 PLC 连锁控制，并通过一备一用的设计达到最大安全裕量。1、变频恒压力供风的系统组成通风机电机容量：132KW。变频器选用 EV2000-4T1320P，选用压力传感器。2、变频恒液位控制参数及工作原理：2.1 EV2000 通用技术规格： 输入额定电压；频率三相，380V～440V；50Hz/60Hz允许电压工作范围电压：320V～460V；电压失衡率：<3％；频率：±5％输出额定电压380V频率0Hz～650Hz过载能力G 型：150％额定电流 1 分钟，200％额定电流 0.5 秒；P 型：110％额定电流 1 分钟；150％额定电流 1 秒主要控制性能调制方式磁通矢量 PWM 调制调速范围1：100起动转矩0.50Hz 时 180％额定转矩运行转速稳态精度≤±0.5％额定同步转速频率精度数字设定：最高频率×±0.01％；模拟设定：最高频率×±0.2％频率分辨率数字设定：0.01Hz；模拟设定：最高频率×0.1％转矩提升自动转矩提升，手动转矩提升 0.1％～30.0％V/F 曲线四种方式：1 种用户设定 V/F 曲线方式和 3 种降转矩特性曲线方式（2.0 次幂、1.7 次幂、1.2 次幂）加减速曲线三种方式：直线加减速、S 曲线加减速及自动加减速方式；四种加减速时间，时间单位（分/秒）可选，最长 60 小时直流制动直流制动开始频率：0.20～60.00Hz；制动时间：0.0～30.0 秒；制动电流：G 型：0.0～100.0％P 型：0.0～80.0％点动点动频率范围：0.20Hz～50.00Hz；点动加减速时间 0.1～60.0 秒可设，点动间隔时间可设多段速运行通过内置 PLC 或控制端子实现多段速...
