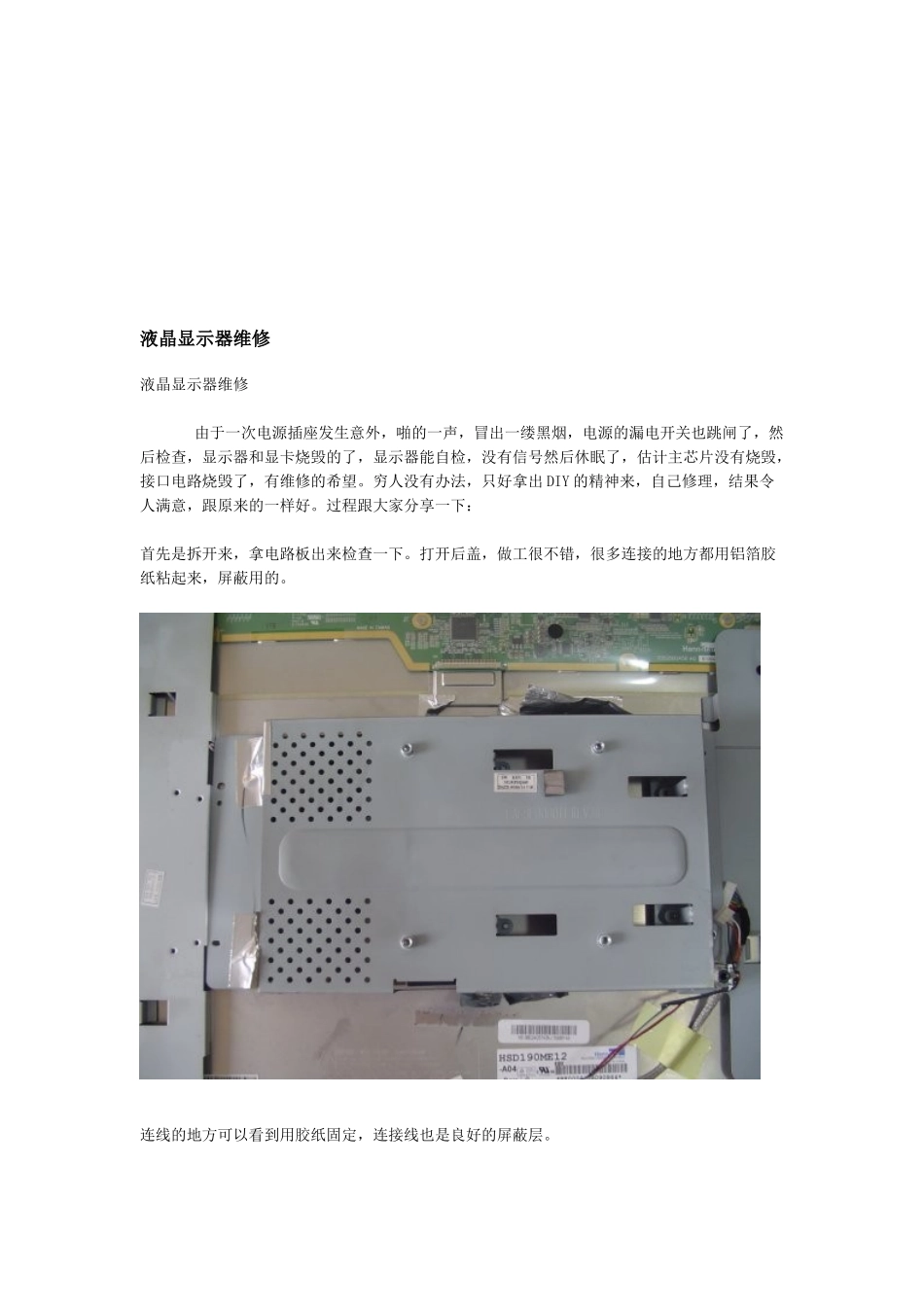

液晶显示器维修技巧_第1页
1/17
液晶显示器维修技巧_第2页
2/17
液晶显示器维修技巧_第3页
3/17
液晶显示器维修液晶显示器维修 由于一次电源插座发生意外,啪的一声,冒出一缕黑烟,电源的漏电开关也跳闸了,然后检查,显示器和显卡烧毁的了,显示器能自检,没有信号然后休眠了,估计主芯片没有烧毁,接口电路烧毁了,有维修的希望。穷人没有办法,只好拿出 DIY 的精神来,自己修理,结果令人满意,跟原来的一样好。过程跟大家分享一下: 首先是拆开来,拿电路板出来检查一下。打开后盖,做工很不错,很多连接的地方都用铝箔胶纸粘起来,屏蔽用的。 连线的地方可以看到用胶纸固定,连接线也是良好的屏蔽层。 屏的接口如下,还是用铝箔封住的,型号看不清楚。 电源线路板,做工结实,大零件都有胶固定好的 标签的信息。不知道说明什么呢? 终于把驱动电路板拿出来了,黑色的烧焦部分很明显。 换一个角度看看。 放大点看,惨不忍睹啊 然后是清理工作,把坏的零件清除。 然后把黑色的脏东西清除,看清楚损毁情况。 由于烧毁的零件面目全非,是什么零件,电阻啊,电容,电感还是二极管等,这个时候,看标志,R9 说明是电阻来的,多大啊?顺着线路查找,知道这是连接 RGB 信号的线和地线的,上网查一堆资料,可能是 75 欧姆的阻抗电阻来的,拿别的显示器一测,果然是 75 欧姆的,找不到一样的电阻,从烂声卡那里找到几个 100 欧姆的替换上去。 找来的零件大了一个号,勉强能焊接进去。小心,还要小心。 总算焊接好两个了,继续努力。 完成以后,继续寻找坏的零件,旁边的两个 101 的电阻也是偏离标称值很多的,也一起更换了。 找到一个大小和尺寸都一样的。 另外一个就没有这么好彩了,大一号的,还是焊接上去了,加油,然后继续找,还有两个坏的电阻,同样的办法侍候。 最后上机测试,通过,没有发现什么不同的,本来以为阻抗不对会对显示有影响的,实际并不是的,三个的比例变化才是影响颜色的因素,一起变大的话,比例还是不变的。 下面是简图,说明事故的原因。 组成部分以及关键元素都在这里了。 意外是由于插头不小心,把地线插头接到了火线那里了,不小心啊。 然后电流顺着 VGA 线流过,其实只要能支持多一点时间,漏电开关就会跳闸的,保护所有的东西不烧毁的,就是因为线不够结实,所以导致这场灾难。 很明显,VGA 的地线烧断了,电流就流过了接口电路,经过 VGA 线到显卡那里,显卡的接口电路也同样烧毁严重,最后漏电开关动作跳闸,但为时已晚,已经烧毁了很多东西了,那个是保护人不会触电的用...
